РАСПРОСТРАНЕНИЕ В КРИСТАЛЛИЧЕСКОЙ РЕШ...

§ 1. Состояния электрона в одномерной решетке

На первый взгляд вам может показаться, что обладающий небольшой энергией электрон с превеликим трудом протискивается через твердый кристалл. Атомы в нем уложены так, что их центры отстоят один от другого лишь на несколько ангстрем, а эффективный диаметр атома при рассеянии электронов составляет примерно 1Е или около этого. Иначе говоря, атомы, если их сравнивать с промежутками между ними, очень велики, так что можно ожидать, что средний свободный пробег между столкновениями будет порядка нескольких анг­стрем, а это практически равно нулю. Следует ожидать, что электрон почти тотчас же влетит в тот или иной атом. Тем не менее перед нами самое обычное явление природы: когда решетка идеальна, электрону ничего не стоит плавно пронестись сквозь кристалл, почти как сквозь вакуум. Странный этот факт — причина того, что металлы так легко проводят электричество; кроме того, он позволил изобрести множество весьма полезных устройств. Например, благо­даря ему транзистор способен имитировать радиолампу. В радиолампе электроны движутся свободно через вакуум, в транзисторе они тоже движутся свободно, но только через кристал­лическую решетку. Механизм того, что проис­ходит в транзисторе, будет описан в этой главе; следующая глава посвящена применениям этих принципов в различных практических уст­ройствах.

Проводимость электронов в кристалле — один из примеров очень общего явления. Через кристаллы могут странствовать не только электроны, но и другие «объекты». Так, атомные возбуждения тоже могут путешествовать аналогичным способом. Явление, о котором мы сейчас будем говорить, то и дело возникает при изучении физики твердого состояния.

Мы уже неоднократно разбирали примеры систем с двумя состояниями. Представим себе на этот раз электрон, который может находиться в одном из двух положений, причем в каждом из них он оказывается в одинаковом окружении. Предположим также, что имеется определенная амплитуда перехода электрона из одного положения в другое и, естественно, такая же ампли­туда перехода обратно, в точности, как в гл. 8, § 1 (вып. 8) для молекулярного иона водорода. Тогда законы квантовой механики приводят к следующим результатам. У электрона возникнет два возможных состояния с определенной энергией, причем каждое состояние может быть описано амплитудой того, что электрон пребывает в одном из двух базисных положений. В каждом из состояний определенной энергии величины этих двух амплитуд постоянны во времени, а фазы меняются во вре­мени с одинаковой частотой. С другой стороны, если электрон сперва был в одном положении, то со временем он перейдет в другое, а еще позже вернется в первое положение. Изменения амплитуды похожи на движение двух связанных маятников.

Рассмотрим теперь идеальную кристаллическую решетку и вообразим, что в ней электрон может расположиться в неко­торой «ямке» возле определенного атома, имея определенную энергию. Допустим также, что у электрона имеется некоторая амплитуда того, что он перескочит в другую ямку, которая на­ходится неподалеку, возле другого атома. Это чем-то напоминает систему с двумя состояниями, но с добавочными осложнениями. После того как электрон достигает соседнего атома, он может перейти в совершенно новое место или вернуться в исходную позицию. Все это похоже не столько на пару связанных маят­ников, сколько на бесконечное множество маятников, связанных между собой. Это чем-то напоминает одну из тех машин (со­ставленных из длинного ряда стержней, прикрепленных к за­крученной проволоке), с помощью которых на первом курсе демонстрировалось распространение волн.

Если у вас имеется гармонический осциллятор, связанный с другим гармоническим осциллятором, который в свою оче­редь связан со следующим осциллятором, который и т.д..., и если вы создадите в одном месте какую-то нерегулярность, то она начнет распространяться, как волна по проволоке. То же самое возникает и в том случае, если вы поместите электрон возле одного из атомов в длинной их цепочке.

Как правило, задачи по механике легче всего решать на языке установившихся волн; это проще, чем анализировать послед­ствия отдельного толчка. Тогда появляется какая-то картина смещений, которая распространяется по кристаллу, как волна с заданной, фиксированной частотой. То же самое происходит с электроном, и по той же причине, потому что электрон описывается в квантовой механике похожими уравнениями.

Но нужно помнить одну вещь: амплитуда для электрона быть в данном месте это амплитуда, а не вероятность. Если бы электрон просто просачивался из одного места в другое, как вода через дырочку, то его поведение было бы совсем иным. Если бы, скажем, мы соединили два бачка с водой тоненькой трубоч­кой, по которой вода из одного бачка по капле перетекала в другой, то уровни воды выравнивались бы по экспоненте. С электроном же происходит просачивание амплитуды, а не монотонное переливание вероятностей. А одно из свойств мнимого члена (множителя i в дифференциальных уравнениях квантовой механики) — что он меняет экспоненциальное реше­ние на колебательное. И то, что после этого происходит, ничуть не походит на то, как вода перетекает из одного бачка в другой.

Теперь мы хотим квантовомеханический случай проанали­зировать количественно. Пусть имеется одномерная система, состоящая из длинной цепи атомов (фиг. 11.1,а).

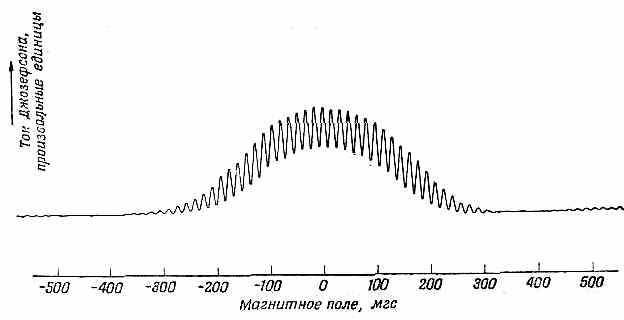

Фиг. 19.8. Запись тока через два параллельных перехода Джозефсона как функции магнитного поля в области между двумя переходами.

Здесь мы видим общий фон от токов, вызываемых различными эффектами, которыми мы пренебрегли, но быстрые колебания тока при изменении маг­нитного поля объясняются наличием интерференционного члена cos(q_eФ/h) в (19.52).

Один из самых интригующих вопросов квантовой механики— это вопрос о том, существует ли векторный потенциал в том месте, где нет поля. Опыт, который я только что описал, был проделан тоже с узеньким соленоидом, помещенным между дву­мя переходами, так что заметное магнитное поле В было только внутри соленоида, а на сверхпроводящие провода его попа­дало пренебрежимо мало. И вот оказалось, что сила тока колеблется с изменением потока магнитного поля внутри этого соленоида, даже если само поле и не касается проводов. Это еще одно доказательство «физической реальности» векторного по­тенциала [см. гл. 15, § 5 (вып. 6)].

Я не знаю, что теперь на очереди. Но посмотрите-ка, что можно было бы сделать. Во-первых, заметьте, что интерференция между двумя переходами может быть применена для создания чувствительного магнитометра. Если площадь, охватываемая двумя переходами, равна, скажем, 1 мм², то максимумы на кри­вой фиг. 19.8 будут отстоять друг от друга на 2·10^-5 гс. Одну десятую промежутка между пиками запросто можно заметить; значит, таким соединением можно будет измерять поля вели­чиной в 2·10^-6гс, или замерять большие поля со столь же хоро­шей точностью. Можно даже пойти дальше. Представим, на­пример, что мы вплотную друг к другу на равных расстояниях расставили 10—20 переходов. Тогда получится интерференция на 10—20 щелях, и при изменении магнитного поля мы полу­чим очень резкие максимумы и минимумы. Вместо интерфе­ренции на двух щелях у нас будет двадцати-, а может быть, и стощелевой интерферометр для измерения магнитного поля. Вероятно, можно предсказать, что измерения магнитных полей при использовании квантовомеханической интерференции ста­нут почти такими же точными, как измерения длин световых волн.

Это еще одна иллюстрация к тому, что происходит в физике в последнее время — появление транзистора, лазера, а теперь эти переходы сверхпроводников, практическое значение кото­рых пока еще не раскрыто полностью. Квантовая механика, открытая в 1926 г., имела за своими плечами почти 40 лет развития, когда вдруг внезапно она получила множество ре­альных практических применений. Как-то сразу появилась возможность крайне деликатно и тонко управлять природой.

И должен вам сообщить, джентльмены, как это ни прискорб­но, что для того, чтобы принять в этом участие, вам абсо­лютно необходимо как можно быстрее изучить квантовую меха­нику. В этом курсе мы попытались отыскать путь, на котором тайны этой области физики стали бы вам понятными как мож­но раньше.

КОНЕЦ ТРЕТЬЕГО ТОМА

*Jaklevic, Lambe, Silver, Mercereau, Phys. Rev. Letters, 12, 159 (1964).

**Jaklevic, Lambe, Silver, Mercereau, Phys. Rev. Letters, 12, 274 (1964).

* P. W. Andегsоn, J. M. Роwеll, Phys. Rev. Letters, 10, 230 (1963).

** S. Shapiго, Phys. Rev. Letters, 11, 80 (1963).

* В. D. Josephson, Physics Letters, 1, 251 (1962).

* Когда-то Онзагер говорил, что это возможно (см. цитированную на стр. 243 книжку Лондона), но никто не понимал, почему.

* F. London, Superfluids, Vol. 1, New York, 1950, p. 152.

** B. S. Deaver, Jr., W. M. Fairbank, Phys. Rev. Letters, 7, 43 (1961).

*** R. Doll, M. Nabauer, Phys. Rev. Letters, 7, 51 (1961),

* В действительности, если бы электрическое поле оказалось чересчур сильным, то пары разорвались бы, и среди возникших «нормаль­ных» электронов началось бы движение за нейтрализацию всяческих излишеств в положительном заряде. Но все же для образования этих нормальных электронов понадобилась бы энергия, так что основная мысль, заключающаяся в том, что почти однородная плотность r очень выгодна энергетически, остается справедливой.

** Н. London, F. London, Proc. Roy. Soc. (London), A149, 71 (1935); Physica, 2, 341 (1935).

* W. Meissner, R. Oclisenfeld, Naturwiss., 21, 787 (1933).
