Конструкция переносного столика и рабочей доски

Переносной столик закрепляется обычно на передней стойке верстака.

Стальной стебель следует закрепить болтом на нужной высоте и в нужном направлении в стойке каркаса. После этого к его верхней части необходимо приварить Т-образную плиту.

У данной плиты продольная часть должна быть связана на шарнире с верхней стальной поворотной плитой, которая, в свою очередь, крепится на кронштейне.

Стальная поворотная плита должна иметь прорези, для того чтобы закрепить на ней деревянную доску столика. Рычаг связан с основной плитой, которая фиксирует наклон столика.

Рабочая доска может быть установлена на переносном столике размером 300 х 250 мм. К ней можно прикрепить изделие или заготовку для обработки. Желательно иметь несколько рабочих досок разного размера (для небольших изделий – 300 х 300 мм, для крупных – 500 х 500 мм, для строгания заготовок – 250 х 1200 мм).

На рис. 8 можно увидеть, как скрепленная с рабочей доской ось с кольцевой канавкой проходит через центр поворотной плиты столика вниз. На этой плите закреплен рядом с головкой оси рычаг с фигурной шайбой. При его повороте к себе шайба входит в кольцевую канавку и таким образом фиксирует рабочую доску.

Рабочую доску из столика можно выдвинуть с помощью поворота рычага в направлении от себя, что освобождает ось, а затем шайбой рычага нажать на головку оси.

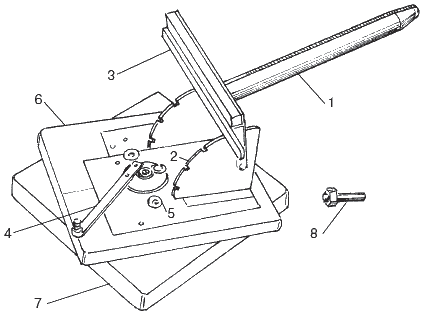

Рис. 8. Переносной рабочий столик: 1 – стальной стебель; 2 – кронштейн; 3 – рычаг; 4 – рычаг с фигурной шайбой; 5 – ось с кольцевой канавкой; 6 – столик; 7 – рабочая доска; 8 – болт

Вообще, рычаг закрепляет рабочую доску, выдвигает ее для снятия или установки в исходное положение, а также освобождает для поворота в нужном направлении. На рабочей доске можно разместить с помощью приспособлений для крепления изделия или заготовки.
