Технологическую характеристику кузнечного ремесла золотоордынского периода мы начинаем с материалов стольных городов. Судьба этих памятников в условиях татаро-монгольского ига складывалась по-разному. Известно, что крупнейшие древнерусские ремесленные центры Новгород и Псков избежали печальной судьбы большинства русских городов. Однако монгольское иго имело существенные последствия для развития новгородской культуры. Наиболее наглядным фактом является прекращение каменного строительства до конца XIII в. (Рыбаков 1948: 667). Положение Новгорода стало еще более серьезным в связи с усилившейся с начала XIII в. опасностью, угрожавшей с Запада (Каргер 1970: 24). С последней четверти XIV в. на судьбе Новгорода начинают сказываться крупные перемены в жизни Руси, связанные с возвышением Москвы и с победой Дмитрия Донского на Куликовом поле. Противоборство Новгорода и Москвы заканчивается в 1478 г., когда войска Ивана III заняли Новгород и московское правительство упразднило последние остатки новгородской независимости. На протяжении 80– 90-х годов XV в. московское правительство проводило политику по насильственному переселению новгородцев (бояр и «житьих людей»). На место высланных в Новгород были переселены «лучшие люди гости и дети боярские» из Московской земли (Каргер 1970: 37–38).

Так же как и в Новгороде, татаро-монгольское нашествие не оказало на Псков прямого воздействия. Но, находясь на крайнем северо-западе русских земель, город на протяжении XIII в. испытывал постоянную угрозу со стороны Тевтонского ордена: рыцари ордена неоднократно осаждали Псков и подвергали его разрушению и разграблению. В конце XV в. Псков попадает в зависимость от Московского князя. К началу XVI в. Псков фактически утратил свою независимость.

В числе пострадавших от нашествия русских городов была Тверь. В 1238 г. город был разорен татаро-монголами, однако быстро оправился от разгрома. Воскресенская летопись утверждает, что восстановлением Твери после Батыева разорения руководил князь Ярослав Всеволодович. В 1247 г. Тверь стала столицей Тверского княжества. Географическое положение Твери на важном торговом пути, связывавшем Новгород с Северо-Восточной Русью, и приток населения, искавшего безопасности в лесном краю, труднопроходимом для татарской конницы, вели к возвышению города. Рост города объясняется прежде всего тем, что изменилась политическая роль Твери. В 1264 г. тверской князь Ярослав стал великим князем владимирским, однако остался жить в Твери. Свидетельством возросшей мощи Твери стал тот факт, что в 1293 г. татаро-монгольский полководец Дюдень не решился штурмовать город. В начале XIV в. великокняжеский стол переходит к Михаилу Ярославичу Тверскому. Тверские князья, ведя борьбу с Ордой и за великое княжение Владимирское, неустанно укрепляли город.

После разгрома Твери татаро-монголами в 1327 г. в отместку за убийство тверичами ханских послов могущество Твери падает. Этот разгром явился началом упадка политического влияния Твери. Однако, ив XIV–XV вв. она оставалась крупным торгово-ремесленным и культурным центром, одним из наиболее развитых русских городов.

Москва, как и многие города северо-востока Руси, подверглась разорению. В конце января 1238 г. войска Батыя взяли и разорили город. Летописи отмечают, что кроме «града» сгорели прилегающие к нему «монастыри все и села». Следовательно, уже в первой половине XIII в. вокруг Москвы существовала целая система поселений, которая предполагает наличие связей между ними и городом (Памятники архитектуры Москвы 1983: 27). Быстрому восстановлению города, дальнейшему его развитию и росту влиятельности московских князей способствовали выгодное географическое положение, защищенность от постоянных набегов кочевников окраинными русскими княжествами, нахождение на перекрестке речных и сухопутных дорог (Лихачев 1980: 8). Население Москвы увеличивалось за счет беженцев из других городов и селений, разоренных татарами. Процесс восстановления Москвы документируется археологически. Исследования культурного слоя Кремля и Великого посада показали, что здесь не было длительного периода запустения, что город как ремесленный и торговый центр вскоре вырос на прежнем месте (Рабинович 1964: 133; Панова 2003а: 101–102).

Рост и укрепление Москвы в первой половине XIV в. связаны с именем Ивана Даниловича Калиты. В период правления Калиты Москва становится фактической столицей Владимиро-Суздальской земли. Город превратился в крупный политический, экономический, культурный и религиозный центр.

Пятнадцатый век стал эпохой расцвета Московской Руси. И ни татарские и литовские набеги, ни двадцатисемилетняя княжеская усобица не смогли остановить движения Московского государства по пути объединения русских земель. Во второй половине XV в., в годы правления «государя всея Руси» Ивана III Москва окончательно превращается в столицу централизованного Русского государства.

Судьба малых городов в условиях татаро-монгольского ига во многом повторяет историю стольных городов центральных регионов северо-восточных русских земель. Такие города, как Коломна, Ростиславль Рязанский, Звенигород Московский, были разорены войсками Батыя, но довольно быстро восстановились к началу XIV в. и продолжали функционировать в качестве городских поселений.

Особняком в перечне памятников, материалы которых мы исследовали, стоит Изборская крепость, возникшая в начале XIV в. в результате переноса городского ядра Изборска с Труворова городища на Жеравью гору, что было вызвано необходимостью увеличения площади территории, защищенной крепостными стенами (Артемьев 1998: 25). Материалы этого памятника привлечены для расширения наших представлений о железообработке в псковской земле.

Особый интерес для нашей темы представляют материалы сельских поселений. Памятники этого типа золотоордынского времени вообще слабо изучены археологически. В то же время исследование кузнечных изделий из селищ позволяет решать такие вопросы, как степень развития сельского кузнечного производства в сравнении с городским, характер взаимосвязи с городом и т. д.

В тех случаях, когда есть данные по материалам домонгольского периода из перечисленных памятников, мы вводим их в сравнительный анализ, с тем чтобы показать либо преемственность, либо разрыв в традициях кузнечного ремесла.

Огромный фактический материал, полученный в результате многолетних археологических раскопок, и создание абсолютной хронологии новгородских древностей позволяют с полным правом назвать Новгород эталонным памятником для всей территории средневековой Руси. Такому положению способствуют прекрасная сохранность культурного слоя, его стратиграфическая чистота и применение методов дендрохронологического датирования.

Работы по исследованию кузнечного ремесла Новгорода ведутся с 50-х гг. XX в. и практически не прекращаются сегодня (Колчин 1953, 1959; Завьялов, Розанова 1990, 1992, 2004; Терехова и др. 1997). На материалах из раскопок Новгорода удалось проследить типологические, технологические и конструктивные изменения в производстве орудий труда на протяжении Х—ХV вв. (Колчин 1959).

Наиболее ярко эволюционные изменения в конструкции и технологии железных предметов проявились на ножах — универсальном орудии труда, которые, как уже отмечалось, являются одной из самых массовых археологических находок. Полученные выводы стали возможны благодаря исключительной по количеству и сохранности коллекции новгородских ножей.

В конце 50-х гг. XX в. Б. А. Колчиным была предложена схема технологической и типологической эволюции древнерусских ножей. С тех пор она не только не претерпела существенных изменений, но была распространена и на материалы других городов Древней Руси. К наиболее древним новгородским ножам относятся ножи с узким клиновидным лезвием. Эти орудия имели удлиненные пропорции, черенок, по длине вдвое превосходивший клинок. Отношение ширины клинка к толщине обушка не превышало 3:1 (Колчин 1959: 48). Такие ножи называют еще «ножами курганного типа», поскольку они являлись распространенной находкой в дружинных курганах Приладожья, Приднепровья и Поволжья. Этот тип совпадает по форме с ножами группы IV по классификации Р. С. Минасяна (Минасян 1980). Происхождение подобных ножей автор классификации связывает с северогерманскими племенами. По данным Б. А. Колчина, такие ножи в Новгороде бытуют в Х — первой половине XII в. (Колчин 1982: 163).

В начале XII в. клинок ножа становится шире и значительно тоньше. Отношение ширины клинка к его толщине увеличивается до 6:1. Эти ножи близки по форме к ножам группы II по Р. С. Минасяну, которые со второй половины I тысячелетия н. э. являются ведущей формой на славянских памятниках (Минасян 1980: 70). В последующее время этот тип ножа в Новгороде становится основным, изменяясь лишь в некоторых элементах своей конструкции. Так, со временем все более увеличивается клинок, в то время как черенок укорачивается: если в XIII в. длина клинка превосходит длину черенка в 1,3–1,9 раза, то в XIV в. — в 1,5–2,3 раза, ав XV в. — в 1,7–2,3 раза (Колчин 1959: 48).

Б. А. Колчиным прослежена и основная тенденция в изменении технологических схем изготовления новгородских ножей. Самым древним среди новгородских изделий и наиболее выразительным по конструкции был нож с трехслойным клинком, у которого две боковые полосы — железные, а между ними проходила стальная полоса, выходящая на лезвие. Трехслойные ножи изготовлялись в Х — первой половине XII в., т. е. эта технология была характерна для раннего типа новгородских ножей (Колчин 1982: 164). В XII в. многослойные клинки вытесняются ножами, выполненными в технологии торцовой наварки. Такие ножи дожили до середины XIV в., когда распространяются орудия, выполненные в технологии косой боковой наварки, бытовавшие в Новгороде в XIV и XV вв. (Колчин 1982: 164).

Продолжающееся широкомасштабное археологическое изучение Новгорода ведет к постоянному увеличению вещевого материала. За время, прошедшее со дня выхода последних работ Б. А. Колчина, фонд находок возрос в несколько раз. Последующие металлографические исследования кузнечных изделий в целом подтвердили предложенную Б. А. Колчиным схему смены кузнечных технологий во времени (Завьялов, Розанова 1990, 1992, 2004).

В плане нашей работы мы уделяем особое внимание периоду XIII–XV вв. В общеисторическом аспекте это было время, когда древнерусские княжества начали восстановление экономики, разрушенной в результате татаро-монгольского нашествия и феодальных усобиц. Между тем в Великом Новгороде, не подвергавшемся разорению, продолжалось поступательное развитие ремесел. В рассматриваемое время возрастает емкость новгородского рынка, о чем свидетельствуют такие факты, как увеличение продукции ремесленников, рационализация технологий производства, дальнейшая дифференциация и специализация ремесла (Колчин, Янин 1982: 124).

Из культурных напластований XIII в. с помощью металлографического анализа изучено 113 ножей из Троицкого раскопа. Как показали наши исследования, для технологии производства этого времени наиболее характерны сварные конструкции (85 экз.). Среди них преобладает схема наварного стального лезвия (69 экз.), тогда как орудия, изготовленные по трехслойной схеме, представлены незначительным количеством (16 экз.). Для подавляющего большинства исследованных ножей характерно высокое качество сварной техники, о чем свидетельствуют чистые и тонкие сварные швы. Термическая обработка — закалка в воде — хотя и присутствует не на всех предметах, имела, по всей видимости, стопроцентное применение. Отсутствие закаленных структур на ряде экземпляров можно объяснить случайным отжигом в связи с попаданием изделия в огонь.

На примере материалов из Новгорода мы иллюстрируем основные технологические схемы изготовления ножей (рис. 2–9). На рисунках представлены изображения предметов с обозначением места взятия образца, графическое изображение технологической схемы с указанием участка, зафиксированного на микрофотографии, и сама микрофотография, сделанная с увеличением 100х.

Особо следует остановиться на группе ножей с цельножелезными (11 экз.), без дополнительных приемов по улучшению рабочих качеств лезвия (рис. 2, А—В), и цельностальными клинками (12 экз.) (рис. 2, Г—Е). Обращает на себя внимание то обстоятельство, что железные ножи появляются среди новгородских материалов только в XIII в., т. е. после разгрома древнерусских княжеств татаро-монголами. В более ранних слоях они не встречаются. Между тем в материалах памятников Х — начала XIII в. южных территорий Руси, таких как Киев (Новое в археологии Киева 1982: 273), Старая Рязань (Толмачева 1983: 251) и ряда других, ножи с железными лезвиями составляют заметный процент. Поэтому представляется вполне вероятной версия о появлении в Новгороде ремесленников из разоренных южнорусских городов, которые и были носителями более простой технологии.

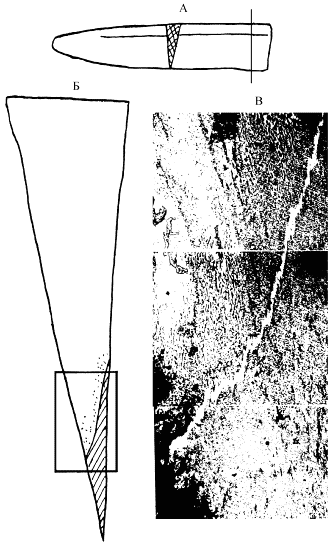

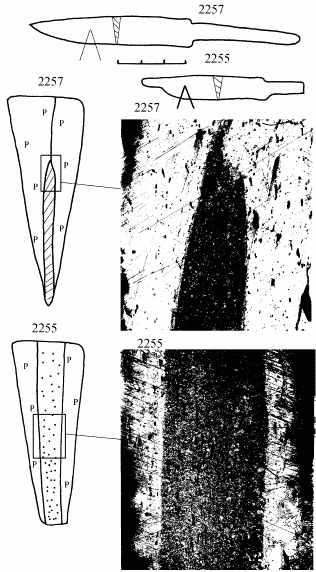

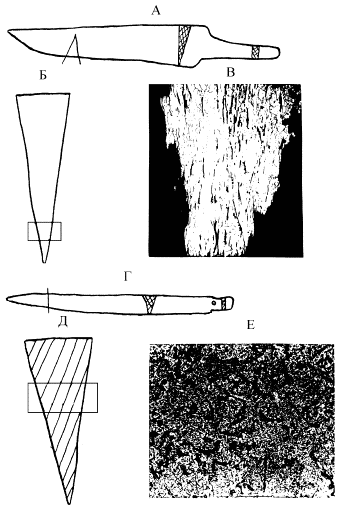

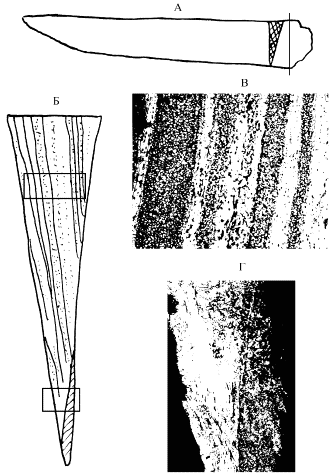

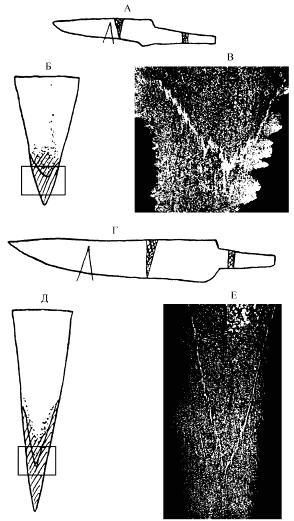

Рис. 2. Новгород. Троицкий раскоп, XIII в. Ан. 3219: А — нож (здесь и далее секущими показано место взятия образца), конец XII в.; Б — технологическая схема изготовления (здесь и далее прямоугольниками показано место фотографии микроструктур); В — фотография микроструктуры (феррит, загрязненный шлаковыми включениями), ув. 70х; ан. 4086: Г — нож, конец, XIII в.; Д — технологическая схема изготовления; Е — фотография микроструктуры (мартенсит с трооститом), ув. 70х

В XIII в. в производстве ножей Новгорода преобладали изделия технологической группы II (изготовленные в сварных технологиях) — они составляют 75 % всех ножей этого периода. При этом ведущей является технология наварки стального лезвия на железную основу, распространенная в двух вариантах: торцовой (36 экз.) (рис. 3–5) и косой боковой (33 экз.) (рис. 6–8). Встречаются и другие сварные схемы, но их доля в производстве незначительна (рис. 9).

К XIV — первой половине XV в. относятся 183 исследованных нами ножа. В это время продолжает доминировать технологическая группа II — 124 экземпляра. Но при этом следует отметить некоторое (до 67,8 %) снижение доли сварных конструкций.

В технологической группе I преобладают орудия, откованные целиком из железа и сырцовой стали (38 экз.). Металл отличается значительной загрязненностью шлаковыми включениями.

Фактически все ножи, сталь которых способна воспринять термообработку, сохранили метастабильные структуры. Основным способом термообработки являлась закалка в воде (на мартенсит). Для цельностальных ножей в ряде случаев фиксируется применение мягкой закалки (структура троостита и сорбита, рис. 2, Е). При изготовлении цельностальных ножей, как правило, использовалась неравномерно науглероженная сталь. Это позволяло избежать излишней хрупкости, возникавшей при термообработке предмета.

Остановимся подробнее на ряде экземпляров XIV–XV столетий, имевших определенные технологические особенности.

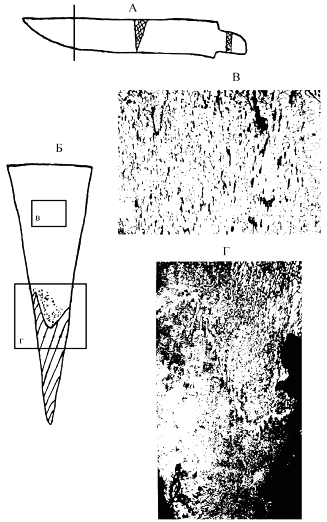

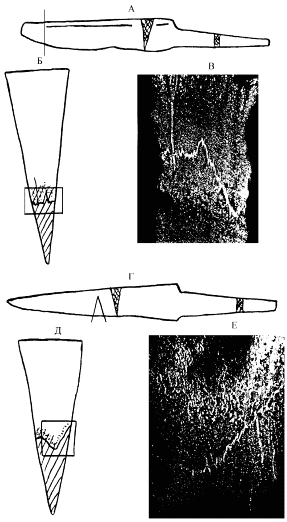

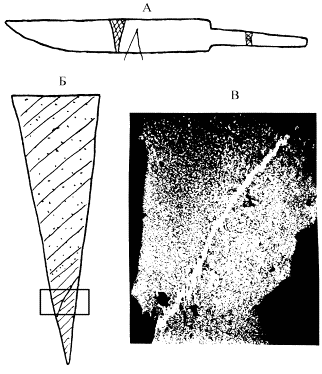

Рис. 3. Новгород. Троицкий раскоп. Ан. 3225: А — нож, начало XIII в.; Б — технологическая схема изготовления (торцовая наварка стального лезвия на железную основу с последующей термообработкой); В — микрофотография основы (феррит, загрязненный шлаковыми включениями), ув. 70х; Г — микрофотография наварной полосы (термообработанная сталь), ув. 70х

Рис. 4. Новгород. Троицкий раскоп. Ан. 3222: А — нож, первая треть XIII в.; Б — технологическая схема изготовления (торцовая наварка стальной полосы на железную основу); В — микрофотография сварного шва, ув. 70х

Так, интересно технологическое решение при изготовлении ножа, найденного в Людином конце (Троицкий раскоп, VIII, 6-731) в слое начала XIV в. При изготовлении клинка, как показало микроструктурное исследование, применена хорошо известная в это время схема торцовой наварки стального лезвия на железную основу с последующей закалкой на мартенсит. Между железом и сталью вставлена тонкая пластинка из фосфористого железа, которая после полировки и травления клинка придавала ему привлекательный и парадный вид за счет образовавшегося на плоскости клинка рисунка из чередующихся темных (сталь) и белых блестящих (железо) полос (Завьялов, Розанова 1990: 184, рис. 6, ан. 5125). Техника вставок фосфористого железа широко практиковалась в кузнечном деле Западной Европы. В средневековом кузнечестве этот прием использовался особенно часто при создании клинков из сварочного дамасска (Pleiner 1962: 205–206, 1979a: 393–410). Свидетельством использования в Западной Европе таких вставок между железной основой и стальным лезвием служат ножи из Вроцлава XIII в. (Mazur, Nosek 1972: 291–303). Именно с ножами из Вроцлава исследованный нами нож обнаруживает сходство по технике исполнения.

Рис. 5. Новгород. Троицкий раскоп. Ан. 3234: А — нож, середина XIII в.; Б — технологическая схема изготовления (торцовая наварка стальной полосы на железную основу); В — микрофотография сварного шва, ув. 70х; ан. 2371: Г — нож, конец XIII в.; Д — технологическая схема изготовления (торцовая наварка стальной полосы на железную основу); Е — микрофотография сварного шва, ув. 70х

Рис. 6. Новгород. Троицкий раскоп. Ан. 3223: А — нож, середина XIII в.; Б — технологическая схема изготовления (косая наварка стальной полосы на основу из сырцовой стали); В — микрофотография сварного шва, ув. 70х

Интересная структура обнаружена у ножа второй четверти XV в. из Славенского конца (Нутный раскоп, 5-10-100). Основа клинка этого орудия сварена из чередующихся полос фосфористого железа и стали разных сортов. Сварные швы расположены перпендикулярно плоскости клинка (Завьялов, Розанова 1992: 188, рис. 96, ан. 3255). Повышенное содержание фосфора в железе привело к значительному увеличению его твердости (до 274 кг/мм2). При травлении такого клинка особыми составами, хорошо известными средневековым кузнецам, на поверхности ножа проявляется узор из параллельных светлых (железо) и темных (сталь) полос. Е. Пясковский выделяет такую схему в особый технологический прием, близкий сварочному дамасску (Piaskowski 1960: 91).

Рис. 7. Новгород. Троицкий раскоп. Ан. 5091: А — нож, начало XIII в.; Б — технологическая схема изготовления (косая наварка стальной полосы на железную основу); В — микрофотография сварного шва, ув. 70х

Рис. 8. Новгород. Троицкий раскоп. Ан. 2400: А — нож, середина XIV в.; Б — технологическая схема изготовления (косая наварка на пакетированную основу); В — микрофотография основы, ув. 70х; Г — микрофотография сварного шва, ув. 70х

Рис. 9. Новгород. Троицкий раскоп. Ан. 5133: А — нож, конец XIII в.; Б — технологическая схема изготовления (V-образная наварка на железную основу); В — микрофотография сварного шва, ув. 70х; ан. 4064: Г — нож, конец XIII в.; Д — технологическая схема изготовления (V-образная наварка стального лезвия на железную основу); Е — микрофотография сварного шва, ув. 70х

Как уже отмечалось, крайне редко новгородские кузнецы прибегали к такому архаичному приему, как цементация изделия. В исследованной коллекции к XIV—ХV вв. таких клинков семь из 183 экз. На отдельных участках у этих образцов структура стали приобрела характер видманштетта, что указывает на перегрев поковки при процессе науглероживания. Микроструктурные наблюдения позволяют считать, что при изготовлении упомянутых ножей применялась локальная цементация.

Среди продукции новгородских ножевников XIV — первой половины XV в. обращает на себя внимание использование в качестве заготовок брусков, сваренных из многих кусочков разнородного металла — так называемый способ пакетирования сырья. В одних случаях формовка проводилась с тщательным подбором и аккуратной укладкой пластин, в других — беспорядочно (рис. 8, В). У большинства экземпляров на пакетированную основу ножа наваривалось стальное лезвие, а завершающей операцией была закалка.

По функциональному признаку исследованные орудия могут быть отнесены к категории универсальных. Несколько ножей принадлежат к категории столовых. Они выделяются удлиненными пропорциями и узкими клинками. Один нож можно отнести к орудиям сапожника (Троицкий раскоп, 5-423), поскольку острие со стороны лезвия имеет плавное закругление. Как показало микроскопическое исследование, технология его изготовления отвечала требованиям, предъявляемым к таким орудиям: стальные полосы наварены с обеих сторон клинка и доходят до самой спинки.

Типологически из исследованной коллекции выделяются два ножа. Орудие первой четверти XV в. (Нутный раскоп, 5-10-153) имело узкий стальной клинок. Несомненно, этот экземпляр является боевым оружием. Рукоятка ножа крепилась при помощи медной обоймицы. Технологическая схема изготовления клинка может быть определена как сварка из двух полос железа и стали. Сварка полос проведена на высоком уровне — сварочный шов тонкий, чистый. Заключительной операцией была резкая закалка, придавшая предмету высокие боевые качества.

Другое орудие этого же времени (Нутный раскоп, 5-10163) имело широкий массивный клинок (ширина — 2,5 см, толщина обушка — 0,5 см), который переходил в пластину, загнутую трубицей так, что образовалась втульчатая рукоятка. Специальное назначение этого орудия не вызывает сомнений, но аналогии и его функциональное назначение нам пока неизвестны. Откован нож из сыродутного железа, сильно засоренного шлаками. Хорошо сохранившееся лезвие позволяет утверждать, что никаких дополнительных операций по его улучшению не проводилось.

Подводя итоги рассмотрению материалов XIV — первой половины XV в., можно отметить, что в это время продолжается процесс активного использования сварных технологий. Это торцовая, косая и V-образная наварки. Единичными экземплярами представлены трехслойные клинки. Технология цементации, как и в предшествующее время, не характерна (таблица 2).

Суммируя данные наших наблюдений и данные, полученные Б. А. Колчиным по материалам из Неревского раскопа, можно сделать следующие выводы.

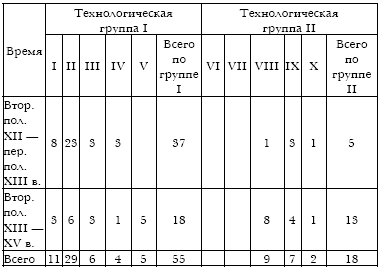

Таблица 2. Хронологическое распределение исследованных ножей из Новгорода по технологическим группам: I — целиком из железа; II — целиком из стали; III — пакетирование; IV — цементация; V — трехслойный пакет; VI — вварка; VII — косая наварка; VIII — торцовая наварка; IX–V-образная наварка

Поделочным материалом в производстве ножей служили железо, сырцовая и высокоуглеродистая сталь. И железо, и сырцовая сталь характеризуются сильной загрязненностью шлаковыми включениями (рис. 2, В). Однако кузнецы не стремились улучшать качество металла основы клинка с помощью длительной проковки, а сосредотачивали свое внимание на изготовлении качественного лезвия, на которое шла, как правило, высокоуглеродистая сталь (рис. 3, В—Г). Отличительной чертой сырцовой стали, т. е. стали, полученной в ходе металлургического процесса, было крайне неравномерное содержание и распределение углерода. В отличие от сырцовой сталь с высоким содержанием углерода получали с помощью специального приема, заключающегося в дополнительном науглероживании заготовок в герметически закрытых сосудах с углеродосодержащим материалом (древесный уголь, кость и т. п.). Такая сталь очень ценилась, ею дорожили и использовали только на ответственные (рабочие) части орудий.

В Новгороде в соотношении двух технологических групп в период X–XII вв. в производстве ножей преобладающее положение занимает технологическая группа II (Завьялов, Розанова 1990: 179, табл. 4). Главной особенностью новгородского ножевенного производства было преобладающее положение сварных технологических конструкций. Такие схемы позволяли значительно улучшать рабочие качества орудий. Однако долевое значение каждой из них в определенные отрезки времени различно. Если в X–XII вв. абсолютное большинство ножей было изготовлено по схеме трехслойного пакета, то в XIII в. ведущей становится схема наварки стального лезвия на железную основу. В последующее время (XIV — первая половина XV в.) доля этой схемы в ножевенном производстве Новгорода остается высокой. Можно с уверенностью говорить о том, что на протяжении всего рассматриваемого периода состояние новгородского кузнечного ремесла оставалось стабильным, а динамика его развития была поступательной.

Для новгородского ножевенного производства характерны следующие показатели: типологическая стандартность, технологическая сложность конструкций и высочайшее качество исполнения. При этом указанные черты сохраняются на всем протяжении истории новгородского ремесла, что позволяет нам говорить об отсутствии негативных воздействий на производственную сферу в золотоордынский период. Распространение, начиная с XIII в., простых технологий (технологическая группа I) мы связываем с притоком в Новгород носителей южнорусских производственных традиций. Напомним, что именно для кузнечного ремесла южнорусских земель и было характерно изготовление продукции в схемах технологической группы I.

Не менее важны для реконструкции кузнечного ремесла в золотоордынский период материалы других стольных городов. Вслед за Новгородом рассматриваются материалы Пскова. Как известно, в первые века своей истории Псков входил в состав Новгородской республики. В XIV в. Псков приобретает самостоятельность.

В результате археологических исследований к настоящему времени хорошо изучены Кром и Довмонтов город, значительные площади раскопаны в Среднем и Окольном городах. В итоге накоплен обширный материал, всесторонне характеризующий железообрабатывающее ремесло. Коллекция изделий из черного металла из Пскова, отобранная для металлографического исследования, состоит из 309 предметов. В коллекции представлены предметы из раскопок Довмонтова и Среднего города. Основу коллекции составляют ножи (287 экз.). Небольшими сериями представлены предметы хозяйственного назначения (ножницы, бритва, кресала, серпы, пилка, скребница, пружина от замка) и предметы вооружения (кинжалы, наконечники копий).

Материалы коллекции охватывают период с X–XI по XVII вв. (Вознесенская 1996; Розанова 1997; Закурина 2000б). К интересующему нас периоду XIII–XV вв. относятся 127 ножей и 18 прочих орудий.

При изготовлении разнообразных хозяйственных предметов использовались как простые технологии — целиком из железа и сырцовой стали (пилки, ножницы, серпы, иглы, пружины от замка, зубила, сверла, кресала), так и изделия с наварными лезвиями: ножницы, топоры, кресала, косы.

Предметы вооружения откованы целиком из стали: либо сырцовой — наконечник копья, меч, — либо цементованной — наконечник копья.

Технологическую характеристику кузнечного ремесла Пскова домонгольского времени мы приводим на основании аналитических исследований кузнечной продукции из Довмонтова города. В этот период поделочным материалом кузнецам служили различные сорта железа (с нормальной и повышенной твердостью), сырцовая и цементованная сталь. Цементованная сталь применялась в наварных конструкциях на рабочей части орудия. Технология изготовления ножей представлена шестью основными технологическими схемами: целиком из железа, целиком из сырцовой стали, трехслойный пакет, вварка, торцовая и косая боковая наварки. При этом доминирующими были схемы, объединяемые в технологическую группу II (Розанова 1997).

В коллекции из Довмонтова города особый интерес вызывают два наконечника копий. Один из них представлен целым экземпляром (рис. 10, ан. 2270). Он имеет линзовидное сечение. Другой — с ромбовидным сечением пера — сохранился фрагментарно (рис. 10, ан. 2271). В обоих случаях основу пера составляют две полосы обычного железа (микротвердость — 151–170 кг/мм2), между ними вставлена тонкая пластинка фосфористого железа (микротвердость феррита — 236–274 кг/мм2). Вставка из фосфористого железа расположена перпендикулярно плоскости пера и выходит на обе плоскости в виде узкой полоски, что создавало определенный декоративный эффект: после полировки эта вставка приобретала сверкающий серебристый цвет. Предметы (ножи, наконечники копий), изготовленные по описанной технологической схеме, встречаются в древнерусских материалах крайне редко, что может свидетельствовать об их импортном происхождении. Подобный узор ряд исследователей относят к простейшему варианту сварочного дамасска. Изделия, выполненные в данной технологии, хорошо известны среди материалов из Прибалтики и Средней Европы (Антейн 1973; Mazur, Nosek 1972; Pleiner 1979b).

Основную часть металлографически исследованных предметов XIII–XV вв. составляют ножи. Как и в других городах, эволюция формы ножей в Пскове шла в направлении увеличения ширины клинка и изменения соотношения длины клинка к длине черенка (2:1). Уже в XIII в. ножи приобретают стандартную форму, которая сохраняется и в последующее время. В XIV в. появляются ножи с пластинчатой рукоятью, в которой пробито несколько отверстий для крепления накладок. Вероятно, ножи с пластинчатой рукоятью являются столовыми.

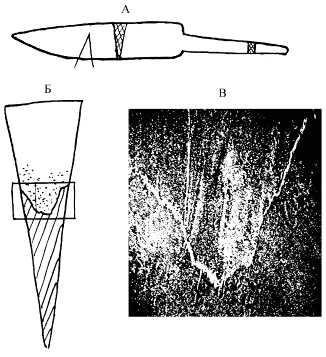

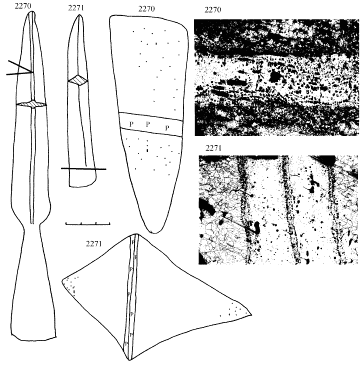

Рис. 10. Псков. Наконечники копий с вставками из фосфористого железа, технологические схемы изготовления и микрофотографии вставок, ув. 70х

Как показало металлографическое исследование, при производстве псковских ножей в рассматриваемый период использовалось десять технологических схем: целиком из железа, из сырцовой стали, из качественной стали, из пакетированной заготовки, локальная цементация лезвия, трехслойный пакет, вварка, косая, торцовая, V-образная наварки стального лезвия (табл. 3).

Установлено, что при производстве кузнечных изделий из Пскова использовалось железо, получаемое из болотных руд. В большинстве случаев железо имеет обычную для феррита микротвердость — от 151 до 206 кг/мм2. Иногда встречается твердое (фосфористое) железо с микротвердостью феррита 236–350 кг/мм2. Целиком из такого материала изготовлены три ножа и ножницы. У нескольких экземпляров ножей, изготовленных в наварных конструкциях, фосфористое железо составляло основу клинков.

При производстве цельностальных изделий использовалась сырцовая неравномерно науглероженная сталь (с содержанием углерода до 0,5 %, что позволяло ей принимать термообработку). В сварных же конструкциях на лезвии использовалась цементованная высокоуглеродистая сталь. Практически все орудия со стальными лезвиями прошли термообработку (резкую закалку).

Полученные данные свидетельствуют, что кузнечное ремесло Пскова, также как и новгородское, находилось на том уровне развития, когда использовались отработанные стандартные технологические приемы.

Распределение выделенных нами при металлографическом исследовании технологических схем по двум хронологическим периодам (домонгольский — X–XII вв., золотоордынский — XIII–XV вв.) позволяет выявить характерные технологические особенности для каждого этапа и проследить возможные изменения во времени.[1]

Как следует из приведенных в таблице 3 данных, в X–XII вв. в псковском кузнечном ремесле доминирует технологическая группа II — 69,3 %, соответственно группа I — 30,7 %. Причем в технологической группе I основу составляют технологические схемы целиком из железа и сырцовой неравномерно науглероженной стали, а в технологической группе II первое место по количеству занимают технологии трехслойного пакета и вварки (рис. 11).

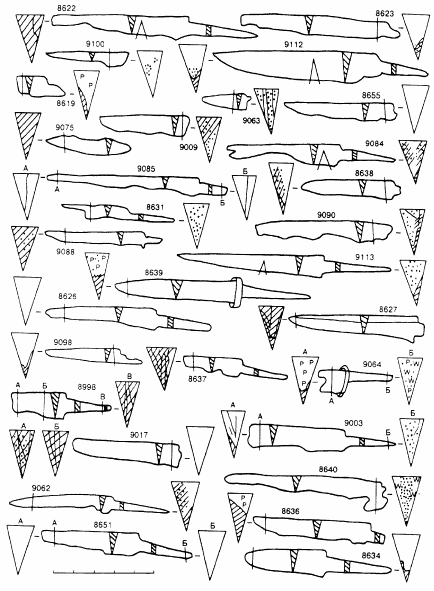

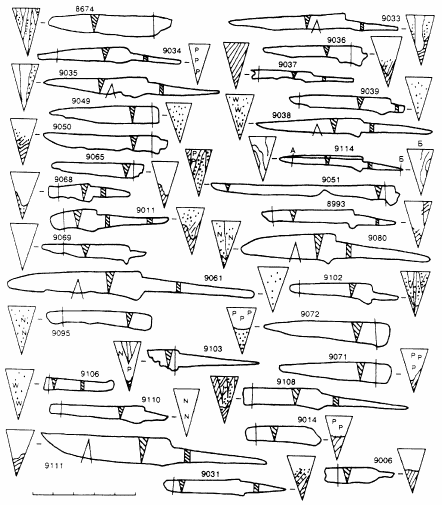

Рис. 11. Псков. Ножи, технологические схемы их изготовления и фотографии микроструктур, ув. 70х(ан. 2257 — вварка, ан. 2255 — трехслойный пакет)

В период XIII–XV вв. представительность обеих технологических групп сближается: технологическая группа I — 48,8 %, технологическая группа II— 51,2 %. В технологической группе I возрастает значение предметов целиком из стали. Уже в XIII в. практически исчезают изделия, изготовленные в трехслойной и вварной технологиях, и в технологической группе II лидирующее положение занимает технология косой наварки стального лезвия.

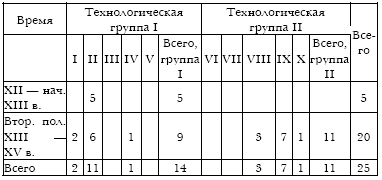

Таблица 3. Хронологическое распределение исследованных ножей из Пскова по технологическим группам:[2] I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

Высокий процент изделий технологической группы II, связанных со сварными конструкциями, в ранний период X–XII вв. указывает на то, что кузнечное производство в Пскове развивалось в традициях, характерных для северного (новгородского) региона Древней Руси. Так же как и в Новгороде, псковские материалы демонстрируют смену технологий (в технологической группе II) от трехслойного пакета к наварке в XII в. В золотоордынский период псковское кузнечное ремесло продолжает развиваться на основе северорусских традиций. Ни внешняя агрессия, ни внутренняя политическая нестабильность не изменили вектор развития в такой важнейшей отрасли экономики, как черная металлургия и металлообработка. Особенностью кузнечного ремесла Пскова является возрастание доли технологической группы I. В это время Псков, находясь на западном рубеже русских земель, вынужден был в одиночку противостоять Литве и Ливонскому ордену «при двусмысленном и нередко прямо враждебном отношении Новгорода» (Ключевский 1957: 92). Это требовало значительного увеличения объемов кузнечной продукции, что осуществлялось за счет использования простых технологических схем.

Первое упоминание Твери в летописях относится к 1209 г. Заметную роль город начинает играть уже с середины XIII в. В это время Тверь становится столицей самостоятельного княжества. Археологические раскопки в Твери ведутся сравнительно недавно. В 90-е гг. XX в. Тверь становится одним из наиболее исследуемых городов России. В результате этих изысканий удалось установить, что мощность культурного слоя в исторической части города неравномерна. Наиболее информативный с археологической точки зрения участок находится на территории Тверского кремля в границах города XIV в., где сохраняется влажный культурный слой, способствующий консервации изделий из органических материалов и металлов (Тверской кремль 2001: 5—20).

В последнее десятилетие особое внимание уделяется археометаллографическому изучению кузнечной продукции из средневековой Твери (Розанова, Терехова 2001: 109–137). Коллекция железных предметов происходит из хорошо стратифицированного раскопа 11 с территории кремля (Лапшин 2001: 221–224). Коллекция состоит из 183 экземпляров и представлена в основном такой категорией, как ножи (179 экз.). В коллекцию вошли также три топора и кинжальный клинок. Исследованные изделия укладываются в хронологические рамки с конца XIII до середины XV в., причем большая часть предметов (165 экз.) происходит из слоев, имеющих дендрохронологические даты. Материалы происходят с участков раскопа 1, 3 (1994 г.), 1, 1а, 2, 3 (1995 г.), 4, 5 (1996 г.).

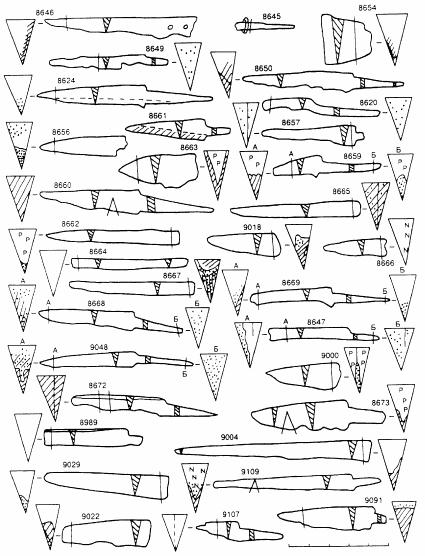

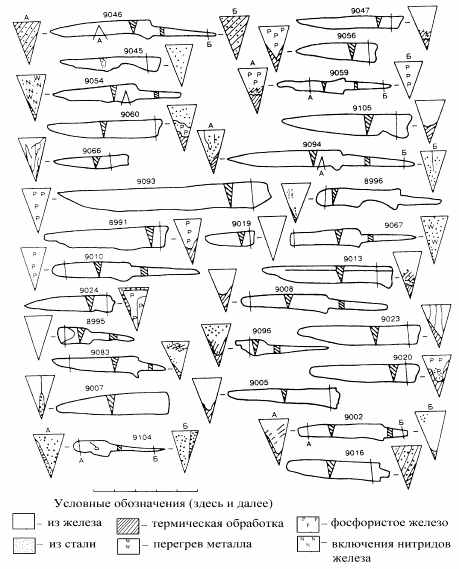

По форме ножи мало меняются с течением времени. Их можно разделить условно на узколезвийные и широколезвийные. Черенок выделен в обоих случаях уступами с двух сторон. Длина клинка у узколезвийных ножей составляет 6–8 см, ширина — 1 см, длина черенка — 4–5 см; длина клинка широколезвийных ножей — 14–15 см, ширина — 1,5–2 см, длина черенка — 7–8 см. В более поздний период (XV в.) количество широколезвийных ножей увеличивается.

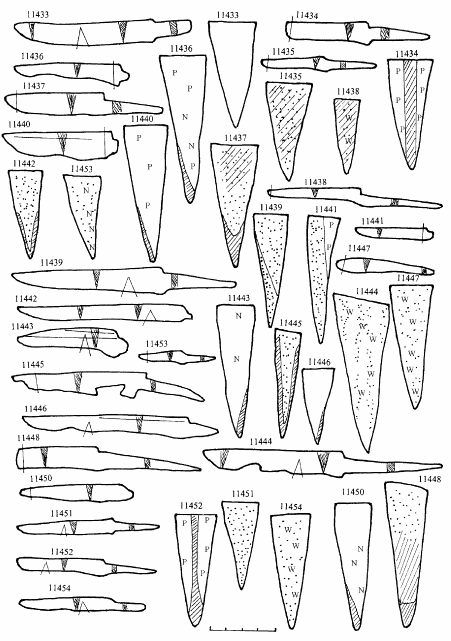

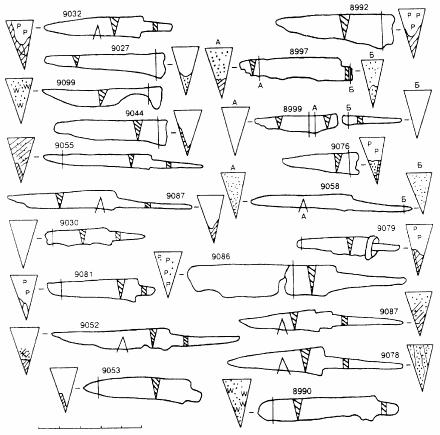

Рис. 12. Тверь. Ножи конца XIII в. и технологические схемы их изготовления

Рис. 13. Тверь. Ножи XIV в. и технологические схемы их изготовления

В XIV в. на ножах появляются обоймицы для крепления рукояти (металлографически исследовано 2 экз.). К XIV–XV вв. относятся ножи с пластинчатыми рукоятями и отверстиями для крепления накладок.

Интерпретируя полученные данные с целью определения характера технологических традиций, отметим следующее. При изготовлении изделий мастера использовали девять технологических схем. Основная масса орудий выполнена в различных вариантах схемы наварки стального лезвия на железную основу — торцовой (61 экз.), V-образной (6 экз.), косой боковой (33 экз.). Кроме того, выявлены следующие схемы изготовления ножей: целиком из железа отковано 27 экз. ножей, из неравномерно науглероженной сырцовой стали — 29 экз., из качественной стали — 1 экз., из пакетированной заготовки — 18 экз., в схеме трехслойного пакета — 1 экз., в схеме вварки стального лезвия в железную основу — 3 экз. Большинство стальных лезвий было термообработано.

Рис. 14. Тверь. Ножи XIV в. и технологические схемы их изготовления

Рис. 15. Тверь. Ножи XIV в. и технологические схемы их изготовления

Таким образом, среди разнообразных технологических схем в рассматриваемой коллекции ведущей является наварка, доля которой составляет 55,2 %. В целом изделия, относящиеся к технологической группе II (различные варианты наварки, трехслойный пакет, вварка), доминируют (57,5 %). Заметим, что процент простых технологий (целиком из железа и разных сортов стали, пакетирование) также высок — 42,5 %.

Если обратиться к характеристике поделочного материала, то следует отметить, что в основном это железо обычной твердости (величина микротвердости феррита колеблется от 143 до 206 кг/мм2). Вместе с тем показателен высокий процент изделий, в которых используется высокотвердое (фосфористое) железо (17,1 %), микротвердость феррита в этом случае составляет 254–350 кг/мм2.

На одном ноже, относящемся к концу XIII в., при технологии торцовой наварки между железной основой клинка и наварным стальным лезвием отмечено использование прокладки из твердого (фосфористого) железа (рис. 12, ан. 9060).

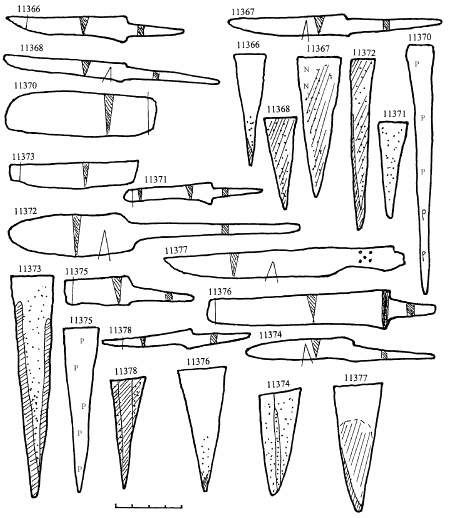

Рис. 16. Тверь. Ножи XIV в. и технологические схемы их изготовления

Для древнерусского кузнечества такой прием нехарактерен. Видимо, так же как и упомянутые выше наконечники копий из Пскова и нож из Новгорода, это изделие представляет собой импорт.

К импортным (западноевропейским) экземплярам может быть отнесен еще один нож (рис. 12, ан. 9104), имеющий клеймо на лезвийной части клинка. Технологически он не выделяется из общей массы изделий (выполнен в технологии косой боковой наварки).

В целом можно заключить, что исследованная нами коллекция вписывается в технологические традиции, характерные для северных регионов Древней Руси.

Как уже было отмечено, большая часть проанализированных изделий (165 экз.) имеет дендрохронологические даты с 1280 по 1440 г., укладывающиеся в шесть хронологических периодов (рис. 12–18). Распределение технологических схем по этим периодам позволяет поставить вопрос о динамике развития кузнечного производства в золотоордынский период.

С этой точки зрения показателен период конца XIII в. (1280–1290 гг.). В это время прослеживается достаточно существенное (более чем в два раза) преобладание сложных сварных технологических схем (соответственно, 68,5 % к 31,5 %). Это может означать, что кузнечное ремесло древней Твери развивалось в северорусских традициях (рис. 12).

Близкие соответствия технологическим традициям Твери конца XIII в. имеются в новгородском ремесле этого же времени, где соотношение сложных и простых технологий составляет 75,2 % к 24,8 %.

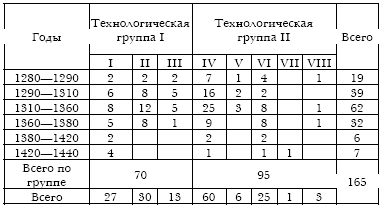

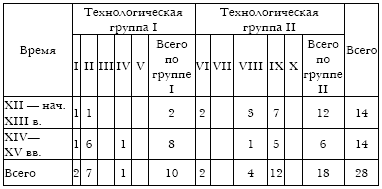

Таблица 4. Хронологическое распределение исследованных ножей из Твери по технологическим группам: I — целиком из железа; II — целиком из стали; III — пакетирование; IV — торцовая наварка; V–V-образная наварка; VI — косая наварка; VII — трехслойный пакет; VIII — вварка

В последующее время, в XIV в., в ремесле Твери доля изделий технологической группы II по-прежнему велика — 56,2 %, хотя заметно возрастание и доли простых технологий (рис. 13–17).

Рис. 17. Тверь. Ножи XIV в. и технологические схемы их изготовления

В целом, обобщая данные, относящиеся к периоду XIII–XV вв., можно заметить явное преобладание изделий, относящихся к технологической группе II (табл. 4).

Таким образом, можно констатировать, что, несмотря на разрушительные события 1238–1240 гг., городская экономика достаточно быстро восстанавливается, по крайней мере в сфере кузнечного ремесла. Причем прослеживаемая устойчивость технологических традиций, восходящих, по-видимому, к домонгольскому периоду, позволяет говорить о преемственности производственных навыков, а возможно, и о возвращении в город самих носителей традиций.

Рис. 18. Тверь. Ножи конца XIV — первой половины XV в. и технологические схемы их изготовления

Наши выводы косвенно подтверждаются наблюдениями о непрерывности традиционных торговых связей местного населения и сохранении объемов торговых поступлений на тверской рынок во второй половине XIII–XIV в. (на примере стеклянных браслетов) (Дашкова (Сафарова) 1997: 225).

Что касается увеличения доли простых технологий в кузнечном ремесле Твери в XIV в., то это, видимо, объясняется наращиванием объемов продукции, требовавшим производства наряду с дорогими изделиями дешевых предметов. Подобное явление можно наблюдать и в других древнерусских городах, что связано с общим поступательным экономическим развитием.

Поселение на мысу (Боровицкий холм), образованном слиянием рек Неглинной и Москвы, из которого вырастет в будущем город Москва, возникло не позднее середины XII в. Уже в это время поселок носил торгово-ремесленный характер. Значение Москвы, рано выделившейся среди других вятических поселений, объясняется проходившими здесь торговыми путями международного значения (с юга — из Киева и Чернигова, и далее из Константинополя и с востока — из Рязани и Волжской Болгарии на север — в Новгород и северо-восток — во Владимир, Ростов, Суздаль). В конце XII — первой трети XIII в. пограничная крепость Москва эволюционирует в малый город на южной границе Владимиро-Суздальской земли. С конца XIII в. город становится столицей самостоятельного княжества. С середины XIV в. московские князья претендуют на политическое лидерство в Северо-Восточной Руси. Растет экономическая мощь Москвы, что проявилось в строительстве каменной крепости — одной из первых на Руси в золотоордынский период (Панова 2003б: 24–25).

Москва одной из первых подверглась татаро-монгольскому разорению. Однако археологические данные свидетельствуют о том, что разгром города зимой 1238 г. не привел к перерыву в его развитии. Жизнь в городе продолжалась, на что указывает развитие застройки, охватывавшей все новые участки Боровицкого холма (Панова 2003б: 30).

С 1959 г. по настоящее время на территории Кремля производятся шурфовка и археологические вскрытия культурного слоя в связи с новым строительством и реставрацией архитектурных памятников. В результате многолетних исследований удалось собрать представительную коллекцию предметов из черных металлов, включающую разнообразные орудия труда, оружие, предметы быта.

Металлографически исследовано 78 предметов. Они датируются второй половиной XII–XVII в. Среди исследованных предметов — такие категории, как ножи, топоры, косы, серпы, ножницы, бритвы, скобели, стамески, сверла, шилья, напильники, мотыги, стремена, шпоры, псалии, подковы, секирки, кинжалы, втоки, гвозди, костыли, шипы. Основу коллекции составляют ножи (48 экз.).

К сожалению, для технологической характеристики домонгольской кузнечной продукции из Москвы аналитических данных немного. Изучено всего пять ножей этого времени (рис. 19, ан. 9985, 9986, 9988, 9992, 9994). Все они откованы из сырцовой стали. Три из них прошли термообработку.

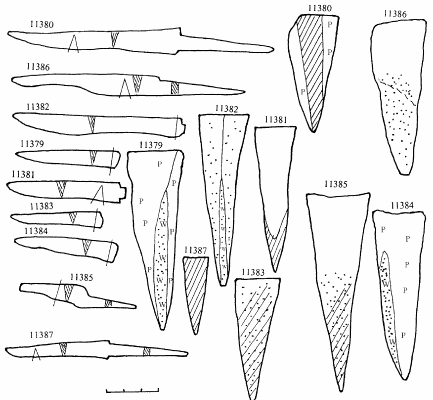

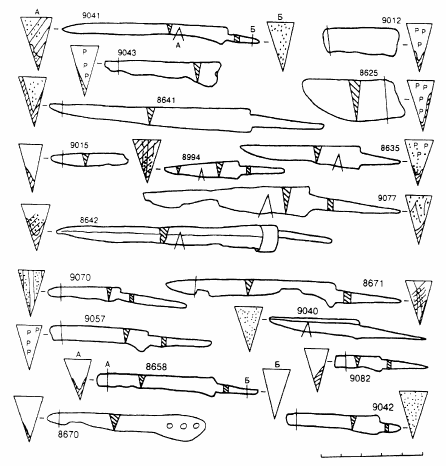

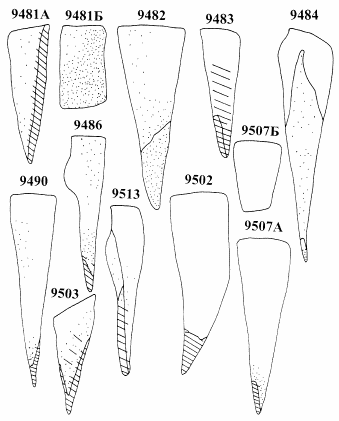

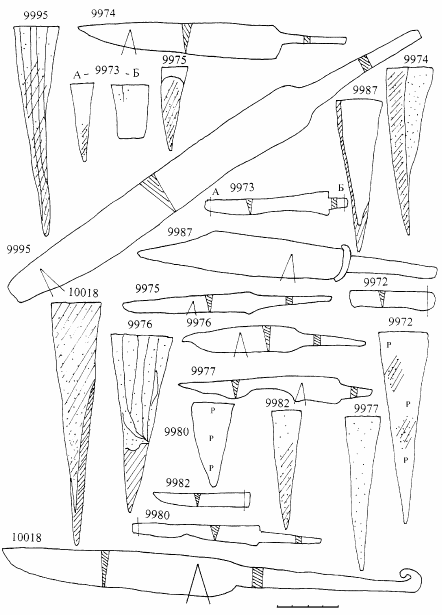

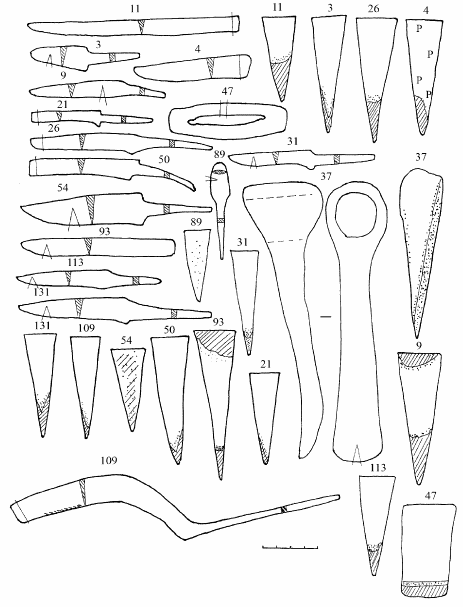

Рис. 19. Москва. Ножи XII–XIII вв. и технологические схемы их изготовления

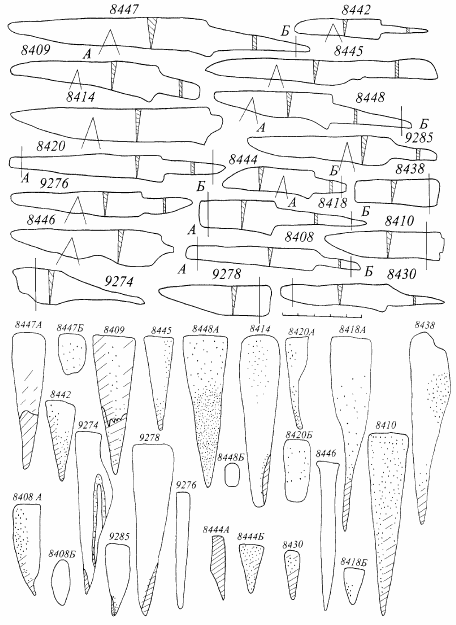

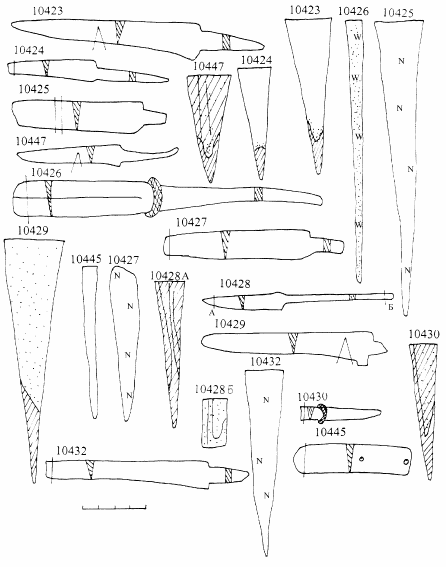

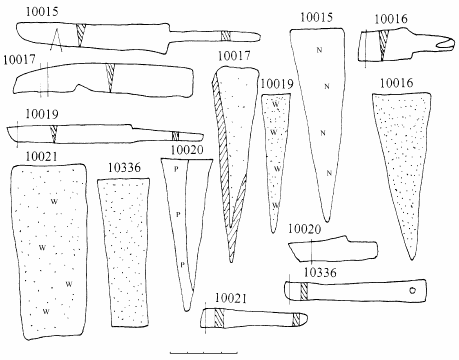

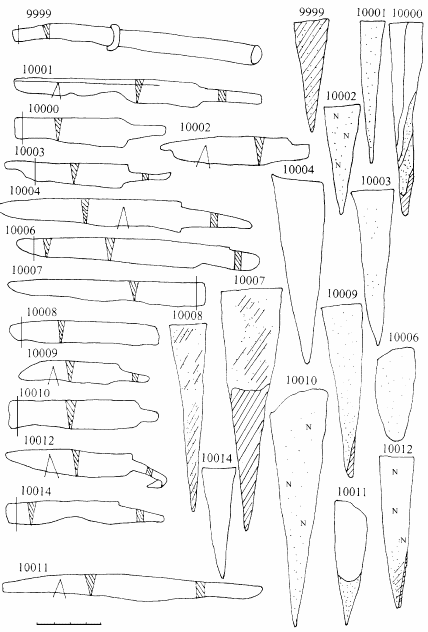

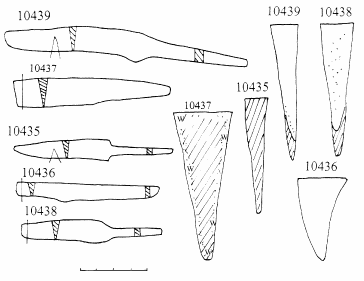

Рис. 20. Москва. Ножи XIV–XV вв. и технологические схемы их изготовления

К золотоордынскому времени относятся 20 ножей. Чаще всего они имеют клинок шириной 1–2 см, длиной от 8 до 12 см и толщиной 2–3 мм. Черенок выделяется с двух сторон уступами, его длина 5–6 см, на некоторых экземплярах в месте перехода клинка в черенок сохранились обоймы. Это обычные бытовые ножи (рис. 19–22). Два ножа выделяются крупными размерами (рис. 20, ан. 9995, 10018). Их длина, соответственно, 27 см и 32 см. Одно орудие (рис. 20, ан. 9987) выделяется своей формой — клинок имеет скошенный мыс.

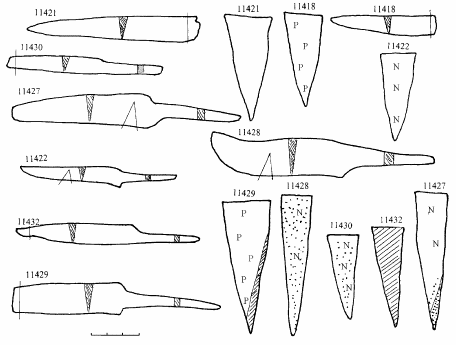

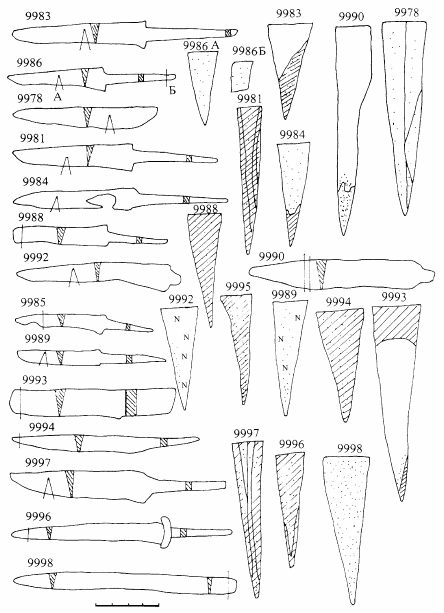

Рис. 21. Москва. Ножи XIV–XV вв. и технологические схемы их изготовления

Рис. 22. Москва. Ножи XIV–XV вв. и технологические схемы их изготовления

Как установлено на основании металлографических исследований, в производстве ножей использовались шесть технологических схем: целиком из железа (2 экз.), из сырцовой стали (6 экз.), из пакетированной заготовки (1 экз.), с наварными стальными лезвиями — торцовая (7 экз.), косая (3 экз.) и V-образная (1 экз.) наварки. Все изделия, которые по характеру металла могли воспринять закалку, оказались термообработаны.

Помимо такого универсального орудия, как нож, исследованы и другие орудия труда — шилья, иглы. Как показало металлографическое исследование, все эти изделия изготовлены в простых технологиях: целиком из железа (рис. 23, ан. 10334) и из сырцовой стали (рис. 23, ан. 10352).

Деревообрабатывающий инструментарий представлен сверлами, скобелями, топорами, стамеской. Четыре изделия выполнены в технологии торцовой наварки: сверло (рис. 24, ан. 10351), скобель (рис. 25, ан. 10323), топор (рис. 24, ан. 10330). Скобель (рис. 25, ан. 10332) откован целиком из сырцовой стали; сверло (рис. 24, ан. 10335) и стамеска (рис. 25, ан. 10329) — из качественной стальной заготовки.

Сельскохозяйственные орудия представлены косами, серпом, мотыгой (рис. 23). Две косы (ан. 10319, 10327) и серп (ан. 10338) изготовлены в технологии косой наварки, одна коса (ан. 10357) и мотыга (ан. 10321) откованы из сырцовой стали.

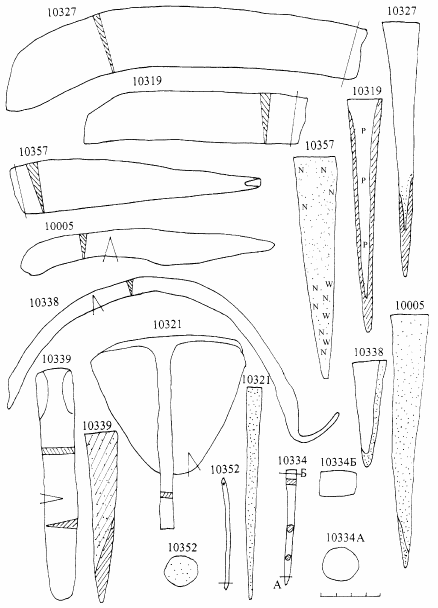

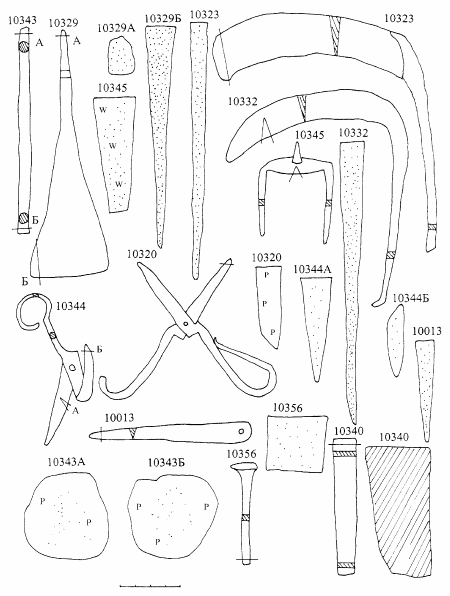

Рис. 23. Москва. Сельскохозяйственные орудия и технологические схемы их изготовления

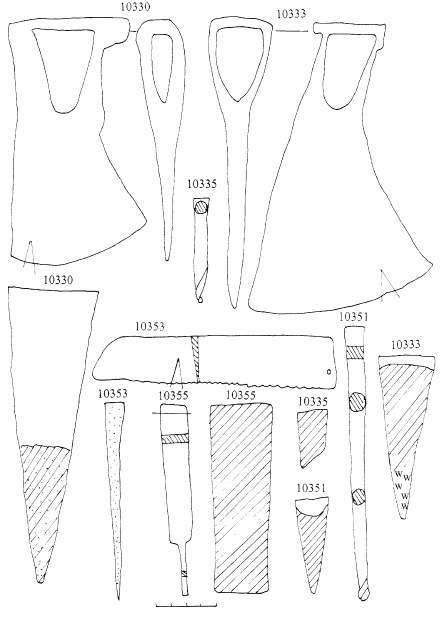

Рис. 24. Москва. Деревообрабатывающие орудия и технологические схемы их изготовления

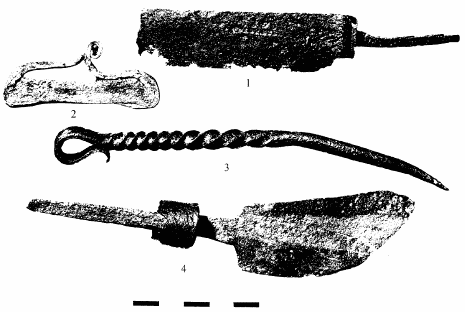

Из предметов вооружения исследованы два кинжала и вток (рис. 26). Один кинжал (ан. 10341) откован из качественной стали, другой (ан. 9975) — из пакетированной заготовки. Вток (ан. 10328) откован из сырцовой стали.

Несколько предметов относятся к снаряжению коня (рис. 27). Это псалий (ан. 10349), стремена (ан. 10324, 10325), шпора (ан. 10358), подковы (ан. 10346, 10347). Все предметы откованы в простейших технологиях либо целиком из железа, либо из сырцовой стали. Из сырцовой стали откована и скребница (ан. 10331).

С применением простых технологий изготовлены гвоздь (ан. 10356), костыль (ан. 10337), ледоходный шип (ан. 10345) — рис. 25.

Рис. 25. Москва. Кузнечные изделия и технологические схемы их изготовления

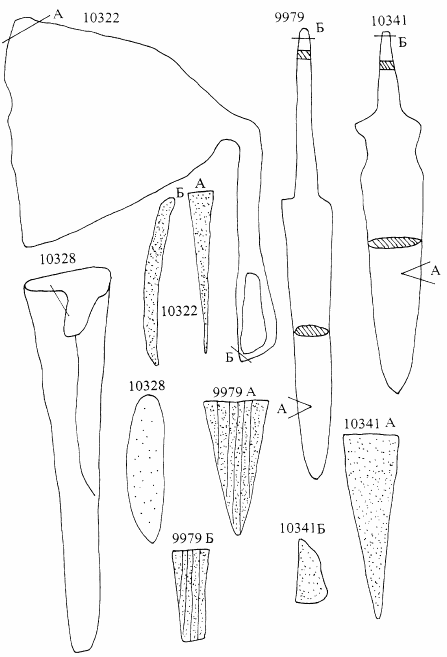

Рис. 26. Москва. Кузнечные изделия и технологические схемы их изготовления

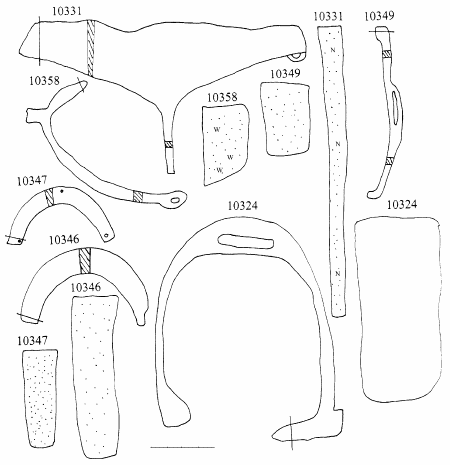

Рис. 27. Москва. Предметы снаряжения коня и технологические схемы их изготовления

Характеризуя кузнечное сырье, можно отметить, что кузнецы использовали железо как обычной, так и повышенной (фосфористое железо) твердости. Преобладала сырцовая неравномерно науглероженная сталь. Применение качественной стали фиксируется в единичных случаях (сверло, стамеска). Этот вид сырья использовался в наварных конструкциях. Термообработка была обязательной операцией по улучшению рабочих свойств орудий.

Заключая технологический обзор кузнечной продукции с территории Московского Кремля, можно заметить, что качественный инвентарь, инструментарий, сельскохозяйственные орудия изготовлены преимущественно в сложных сварных технологиях.

На основании датированных ножей проведено сравнение технико-технологических особенностей домонгольского и золотоордынского периодов (табл. 5–6).

Таблица 5. Хронологическое распределение исследованных ножей из Москвы по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

Хронологическое распределение технологических схем (табл. 6) показывает, что ножи второй половины XII в. откованы целиком из сырцовой стали (технологическая группа I). Предметы, относящиеся к технологической группе I, доминируют среди московских материалов до конца XIII в. Единичные изделия с наварными лезвиями фиксируются в слоях XIII–XIV вв. Наши данные свидетельствуют о том, что существенные изменения в технологии производства изделий происходят в XIV в.: преобладают предметы, выполненные в наварной технологии (преимущественно торцовая наварка). С этого времени среди кузнечной продукции Москвы значительную роль играют изделия технологической группы II. Такая же картина наблюдается и в XV в. По-видимому, это связано с появлением в Москве мастеров, хорошо знавших технологию наварки. В этом факте можно видеть еще одно проявление политики централизации государства, проводимой московскими князьями: в столицу княжества привлекались лучшие художники и высококвалифицированные ремесленники.

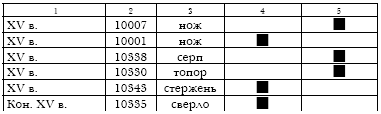

Таблица 6. Хронологическое распределение железных изделий из Москвы по технологическим группам

По мнению М. Г. Рабиновича, уже в начальный период существования Москвы на территории ее посада было развито металлургическое производство. При археологических исследованиях на территории современного Кремля удалось зафиксировать остатки домницы. Ввиду плохой сохранности сооружения ее конструкцию выявить было нельзя. Уцелела лишь вырытая в материке яма, в которой располагался слой сильно обожженного материкового песка, и скопление железного шлака. Эта домница датируется XII в. Она была расположена на северной окраине посада городка.

Еще один комплекс, связанный с производством железа, исследован на восточной окраине посада, в Зарядье. От него уцелело несколько выкопанных в материке канавок, образовавших правильный прямоугольник размером 6,5? 4,5 м. К югу и юго-востоку от него в глубоких (до 1,2 м) ямах неправильной формы были свалены отходы производства. О масштабах производства говорит уже то, что шлака и криц из ям и канавок собрано большое количество. Здесь найдены также части глиняной обмазки и фрагменты глиняных сопел, через которые в домницы нагнетался воздух при помощи мехов.

Датировка этого производственного комплекса затруднительна именно потому, что он находился на окраине города, которая и впоследствии долго не застраивалась. Канавки и ямы перекрыты заборами, относящимися к культурному слою XI–XIV вв. Можно предположить, что это сравнительно крупное металлургическое производство существовало на окраине посада в XII–XIII вв. довольно длительный период. Но и после того, как оно было оставлено и разрушено, территория, где находились остатки сооружений, не заселялась долгое время (Рабинович 1964: 83).

Металлургический горн середины XVII в. исследован в результате археологических работ на территории Китайгородского подворья Троице-Сергиева монастыря. Интересно, что письменные источники не содержат данных о наличии кузнечного производства в середине этого столетия на монастырском дворе (Бойцов 1995).

На территории средневековой крепости Москвы, в Кремле, при археологических наблюдениях и раскопках неоднократно фиксировались свидетельства различных производств: по обработке кости и дерева, по изготовлению обуви из кожи, ювелирного ремесла. Исследования, проведенные в 1994–1995 гг. на обширном участке возле Никольских ворот, позволили получить важные данные о размещении в Кремле во второй половине ХIV—ХV в. комплексов по производству и обработке железа.

Наблюдения проводились как на территории бывшего здания Сената — дворца конца XVIII столетия (в его центральном и малых дворах, в подвалах), — так и на прилегающих к нему улицах. Здание, возведенное по проекту русского архитектора М. Ф. Казакова, заняло большой участок кремлевской территории, застроенной в ХIV—ХVIII вв. дворами знати, священнослужителей, палатами монастырских подворий и храмами; в числе сооружений следует упомянуть церковь Козьмы и Демьяна — патрональный храм кузнечного братства. Историческая топография этого района во второй половине ХII— ХV в. реконструируется благодаря данным археологии.

Многочисленные свидетельства работы с металлом обратили на себя внимание еще в ходе непрерывных археологических наблюдений, проводившихся у Никольских ворот во время ремонта и реставрации дворца, систем городского хозяйства (канализации и т. д.). К металлургическим артефактам относятся прежде всего куски шлаков с характерным налетом голубого цвета (их собрали около 200 кг); часть из них имела оплавившуюся стекловидную неровную поверхность. При исследовании одной из построек, погибшей в пожаре, зафиксирован развал горна, что позволило предварительно определить ее как кузницу.

Находки, связанные с железопроизводством, зафиксированы в отложениях второй половины ХIV — ХV в. на значительном участке: в юго-западном углу центрального двора, в малом южном дворике, а также к югу и западу от дворца, на прилегающих к его южной и западной стенам улицах (рис. 28).

Для характеристики и идентификации этих находок в кабинете металлографии лаборатории естественнонаучных методов Института археологии РАН были проведены макро-и микроскопические аналитические исследования (Панова, Розанова, Терехова 1997).

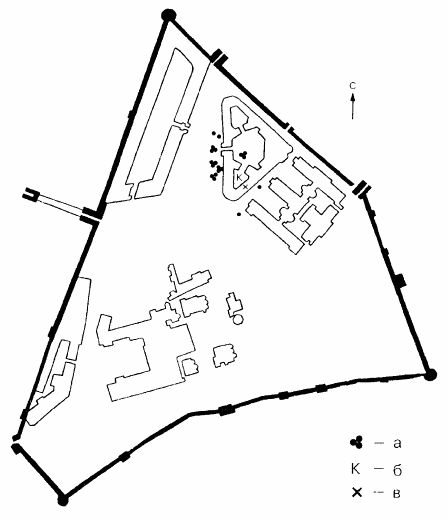

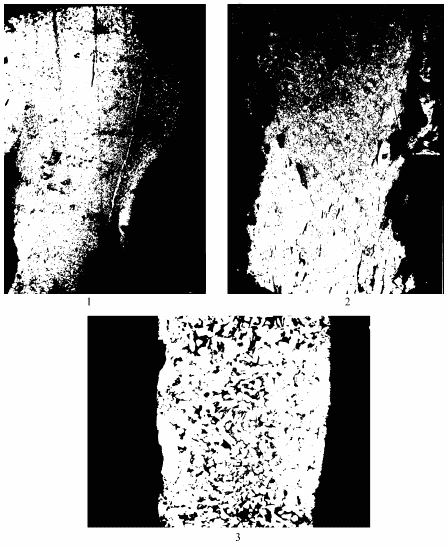

Рис. 28. Размещение остатков железопроизводства на территории Московского Кремля в XIII–XV вв. (а — места находок шлаков, б — место размещения кузницы, в — местоположение церкви Козьмы и Дамиана)

По формально-визуальным признакам выделены четыре группы артефактов.

В первую группу включены крупные фрагменты (в поперечнике до 40 см) глинистой массы, смешанной с песком, железистой окалиной и углем (20 экз.). Масса достаточно рыхлая, пористая, легко разламывается руками; имеет явные следы воздействия огня (на отдельных участках видны следы вскипания глины). Вес — от 0,8 до 4 кг. Чаще всего это бесформенные куски, однако иногда фрагменты сохраняют форму профиля каких-то сооружений, связанных с высокотемпературными воздействиями.

Ко второй группе отнесены артефакты, представляющие собой куски бесформенной железосодержащей массы (в поперечнике от 5 до 20 см) с характерным синеватым оттенком ноздреватой поверхности (27 экз.). Вес колеблется от 200 г до 2 кг. При сильном ударе молотком масса распадается на отдельные фрагменты.

Третью группу составляют небольшие, до 7 см в поперечнике, образцы (2 экз.), имеющие плотную металлическую массу, вес — 100–150 г. Хорошо сопротивляются ударной нагрузке. Образец для дальнейшего металлографического исследования можно было получить только распиловкой.

Четвертая группа представлена единственной находкой. Это предмет лепешковидной формы, имеющий достаточно плотную металлическую массу с синеватым оттенком поверхности. Одна сторона его слегка выпуклая, другая — вогнутая. Диаметр — 14 см, толщина около 5 см, вес — 2 кг.

Не вызывает сомнения, что все четыре группы артефактов связаны с высокотемпературными процессами производства черного металла. Однако необходимо было уточнить: с какими именно производствами — с производством ли самого металла или только его обработкой?

Что касается первой группы объектов, то они явно относятся к печным сооружениям (это либо фрагменты футеровки, либо части профиля самих печей).

Чтобы идентифицировать находки второй — четвертой групп, были отобраны образцы для микроскопического исследования.

Установлено, что все образцы второй группы имеют структурные составляющие, характерные для металлургического шлака: основа образцов — железистое стекло, на фоне которого выделяются кристаллы фаялита (Fе2SiO4) и вюстита (FеО), наблюдаются частицы восстановленного железа. Различаются образцы лишь формой, размерами и соотношением основных структурных составляющих.

Характер исследованных образцов является неопровержимым свидетельством того, что это отходы сыродутного процесса.

Микроскопический анализ образцов третьей группы показал, что они представляют собой восстановленное железо в смеси со шлаками. Микроструктура железа — крупнозернистая, неоднородная: наряду с участками феррита наблюдаются участки феррито-перлита видманштеттного характера (микротвердость — 95,8—116 кг/мм2). Признаков механического воздействия не обнаружено.

По микроскопическим данным можно с уверенностью отнести исследованные образцы к непосредственному продукту сыродутного металлургического производства — горновой крице.

Находка, отнесенная нами к четвертой группе, также является продуктом металлургического производства, а именно — восстановленным в ходе сыродутного процесса железом. Это тоже крица, однако, в отличие от вышеупомянутой горновой, прошедшая механическую обработку в целях уплотнения металла, выжимки шлака и придания ей определенной формы. В данном случае она имеет стандартную для древнерусского кузнечества лепешковидную форму.

По микроскопическим данным основу ее составляют феррит, есть участки феррито-перлита; много раковин, пор (частично заваренных). Шлаковые включения присутствуют в большом количестве, но они измельчены, иногда вытянуты в направлении ковки. По форме и основным параметрам (вес, размеры) данная крица имеет прямые аналогии в находках из Новгорода (Розанова, Терехова 1997: 7–9) и может рассматриваться как товарная крица. Проанализированные находки хронологически распределяются следующим образом: первая группа — XV век, вторая и третья — вторая половина XIV века, четвертая — XIII век.

Топографически находки первой группы сосредоточены на территории южного дворика здания Сената и, видимо, связаны с развалом кузнечного горна. Характерно, что никаких признаков металлургического производства на данном участке не обнаружено. Находки, включенные во вторую и третью группы — металлургические шлаки, горновые крицы — происходят в основном с территории центрального двора бывшего здания Сената и прилегающей к его западной стене улице. С этой же территории происходит и товарная крица (группа четвертая), но из слоев более раннего времени, как было сказано выше.

Таким образом, в ремесленном районе Московского Кремля возле Никольских ворот в числе прочих ремесел фиксируется и железопроизводство. Существование кузнечного производства документируется материалами XIII–XV вв. В XIII в. сырье для этого производства поступало в виде товарных криц. В XV в., как показали археологические исследования, здесь располагалась кузница (Панова, Розанова, Терехова 1997: 120).

О роли кузнечного производства свидетельствует возведение в этом районе церкви Козьмы и Дамиана (Демьяна). Храмы такого посвящения традиционно строили в городах Средневековой Руси в слободах мастеров этой огненной профессии. Важно, что в ходе археологических исследований 1994 г. удалось уточнить историю церкви Козьмы и Демьяна, время основания которой теперь нужно относить к середине XIV в. (первое летописное упоминание о ней сохранилось в описании одного из кремлевских пожаров 1476 г.) (Московский летописный свод 1949: 304).

В конце XV в., при великом князе Иване III, резиденция московских государей и главы русской церкви значительно обновляется. В тот период была возведена новая крепость, перестроены многие храмы, сооружен первый каменный великокняжеский дворец с Грановитой палатой, Казенный двор. В связи с этим Иван III выселяет с территории Кремля значительную группу людей, и в первую очередь — не принадлежавших к высшей знати. Именно тогда и исчезает с плана центра столицы княжества район кузнецов, напоминанием о котором вплоть до конца XVIII столетия оставалась в Кремле церковь Козьмы и Демьяна.

Что же касается металлургического производства, следы которого были обнаружены в слоях второй половины XIV в., то факт его присутствия в городе вызывает по меньшей мере удивление. Дело в том, что традиционно сыродутное производство считается деревенским промыслом. Действительно, производство это очень трудоемкое, огнеопасное и в условиях города нерентабельное. Поскольку выход металла при сыродутном процессе невелик (всего 20 % от количества используемой руды) (Колчин, Круг 1965: 214), требовался завоз большого объема как самой руды, так и древесного угля. Кроме того, после каждой плавки надо было подновлять печь либо строить ее заново.

Однако следы металлургического производства иногда фиксируются в городах Древней Руси, но при этом исключительно на территории посада, в том числе и в Москве (Беленькая 1967: 119–123).

В данном же случае речь идет о территории великокняжеской и митрополичьей резиденций, и такое трудоемкое и пожароопасное производство могло возникнуть здесь лишь при каких-то экстремальных ситуациях — скажем, в условиях осады.

Естественно напрашивается мысль о возможности связать наши выводы с какими-то историческими событиями. В этом плане можно использовать указания летописных свидетельств о событиях второй половины XIV в. Так, например, в летописи зафиксировано стояние в осаде под Кремлем литовского князя Ольгерда в 1368 и 1370 гг. (Устюжский летописный свод, 1950, лист 145–146). Острая потребность в металле могла возникать и при широкомасштабных строительных работах, которые были связаны со строительством белокаменного Кремля в 1367–1368 гг., или при восстановлении города после разорения Москвы Тохтамышем в 1382 г. Видимо, для подобных случаев и были предусмотрены запасы стратегического сырья (руда, уголь), в чем мы убедились, выявив среди находок непосредственный продукт металлургического процесса и отходы производства.

В заключение еще раз подчеркнем, что если кузнечное производство на территории Московского Кремля было постоянным видом ремесленной деятельности в указанное время, то металлургическое осуществлялось эпизодически, в чрезвычайных ситуациях.

Средневековая Коломна располагалась на пограничье между Северо-Восточной и Юго-Восточной Русью. В XII–XIII вв. Коломна входила в состав Рязанского княжества, но в силу своего географического положения в низовьях Москвыреки город с округой в значительной степени тяготел к Владимиро-Суздальскому княжеству. С момента вхождения в состав Московского княжества (начало XIV в.) Коломну можно с полным основанием считать частью Северо-Восточной Руси (Мазуров 2001).

За время охранных исследований в Коломне в 1989–2002 гг. стационарными раскопками вскрыта площадь около 3500 м2(Мазуров 2005: 78). Сформированы представительные коллекции древностей, значительную часть которых составляют предметы из черного металла.

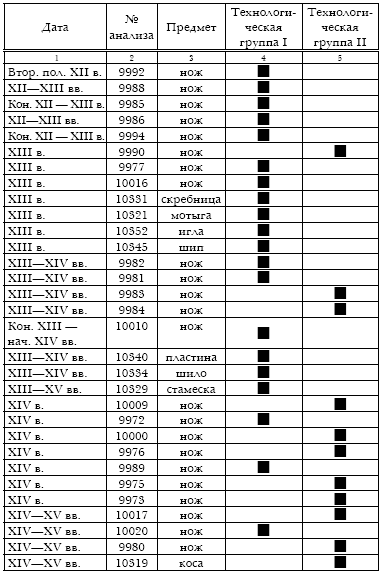

Для металлографического исследования отобрана коллекция ножей XII–XV вв. В коллекцию вошло 15 экземпляров ножей. Ширина клинков — 1,2–2,5 см, длина — 6–8 см, черенок выделен с двух сторон уступами, его длина — 5–7 см (рис. 29–30). Ножи относятся к типу универсальных бытовых.

При аналитическом исследовании установлено, что в производстве ножей применялось шесть технологических схем: целиком из железа — 2 экз., целиком из сырцовой стали — 2 экз., целиком из качественной стали — 4 экз., из пакетированной заготовки — 1 экз., с использованием наварки стального лезвия — 6 экз.; из них два — в технологии косой, 4 — торцовой наварки. Практически все изделия, которые по характеру металла могли принять термообработку, были закалены (11 экз.).

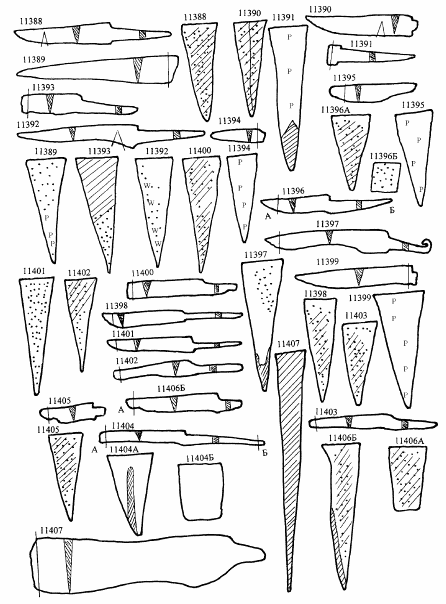

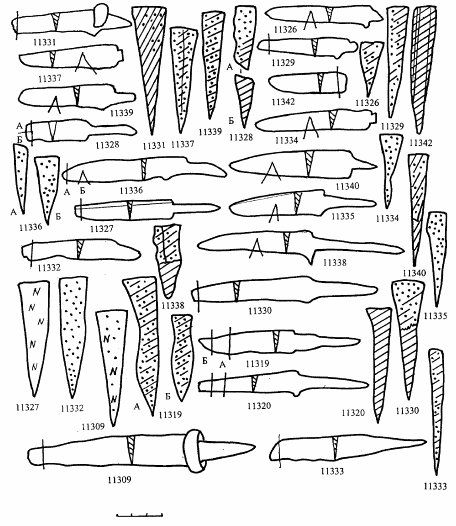

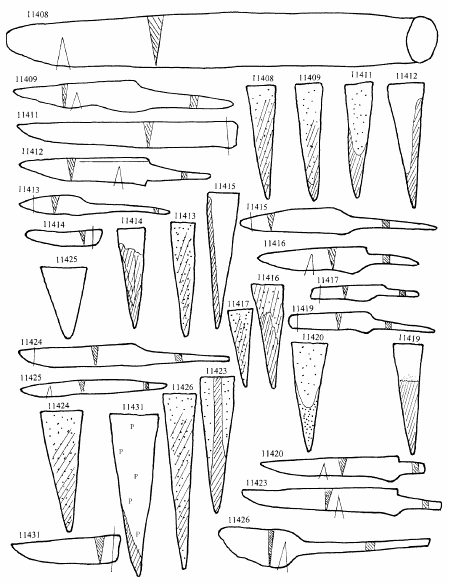

Рис. 29. Коломна. Ножи XII–XII вв. и технологические схемы их изготовления

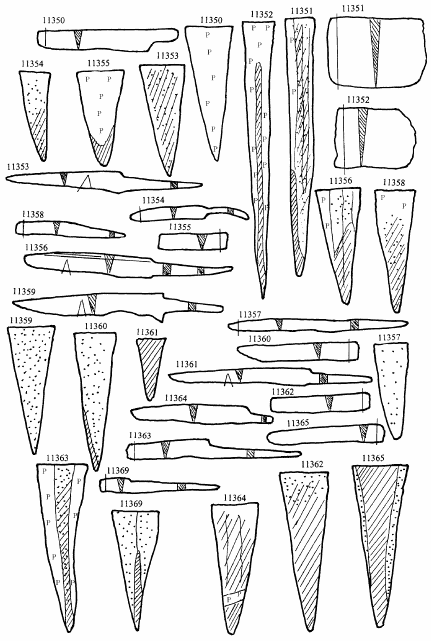

Рис. 30. Коломна. Ножи XIV–XV вв. и технологические схемы их изготовления

Анализ полученных данных позволяет считать, что сырьем кузнецам служили сыродутное железо и сырцовая сталь. Железо отличалось обычными показателями микротвердости: ни разу не было зафиксировано применение твердого (фосфористого) железа. Следует отметить применение в четырех случаях при изготовлении цельностальных ножей качественной цементованной стали. В то же время при изготовлении сварных конструкций на лезвиях часто используется сырцовая сталь (пять ножей из шести сварных). Наиболее ярко разница в такой продукции видна при сравнении показателей микротвердости стали у ножей, откованных из цементованной стали, и у ножей с наварными лезвиями: в первом случае — 514–824 кг/мм2, во втором — 193–322 кг/мм2(сталь во всех случаях была термообработана).

При сопоставлении исследованных ножей по технологическим группам заметно преобладание группы I (9 к 6).

Распределение технологических схем по хронологическим периодам приведено в таблице 7. Анализ данных позволяет утверждать, что ни в один хронологический период не наблюдается преобладание изделий технологической группы II. На этом основании можно заключить, что Коломна входила в круг памятников, где железообрабатывающее ремесло продолжало южнорусские производственные традиции.

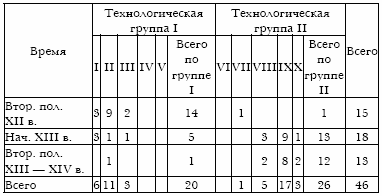

Таблица 7. Хронологическое распределение исследованных ножей из Коломны по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

Звенигород Московский расположен в 60 км к западу от Москвы (Московского Кремля), на левом берегу самой важной транспортной артерии Московской земли — р. Москвы. Первым достоверным историческим свидетельством о Звенигороде является его упоминание в духовном завещании Ивана Калиты (около 1336 г.). Однако, как показывают археологические данные, город возникает намного раньше — в XII в. Согласно этим данным, Звенигород вместе с Москвой был окраинным, юго-западным форпостом Владимиро-Суздальского княжества (Юшко 2005: 62). Период расцвета города приходится на время правления Юрия Дмитриевича (1389–1433 гг.).

Наиболее значительные археологические исследования Звенигорода Московского проведены А. А. Юшко в середине 70-х гг. XX в. Была вскрыта площадь более 800 м2. Анализ стратиграфии культурного слоя и вещевого материала позволил сделать важные выводы по истории города (Юшко 2005).

Таблица 8. Хронологическое распределение исследованных ножей из Звенигорода Московского по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

Коллекция, отобранная для технологического исследования, происходит из раскопок А. А. Юшко. Она состоит из 28 ножей, относящихся к XII–XV вв. (Юшко, Хомутова 1981). В коллекции представлены хозяйственные ножи, мало различающиеся по формам и размерам. Чаще всего встречаются ножи, имеющие клинки длиной от 6 до 14,5 см и шириной 0,9–1,8 см. Черенок, выделенный с двух сторон четкими уступами, короче лезвия (длина 6–8 см). Встречаются экземпляры с пластинчатой рукоятью, в которой есть отверстия для крепления деревянных и костяных обкладок. Один экземпляр имеет втульчатую рукоять.

Металлографический анализ показал, что при изготовлении ножей использовались 5 технологических схем: целиком из железа — 5 экз., из сырцовой стали — 8 экз., с использованием приемов сварки (трехслойный пакет — 2 экз., наварка стального лезвия на железную основу — 16 экз., из них торцовая наварка — 12 экз., косая наварка — 4 экз.).

Автор раскопок А. А. Юшко по данным стратиграфии выделяет в истории города два хронологических периода: первый — XII–XIII вв., второй — XIV–XV вв. Хронологическое распределение технологических схем дает следующую картину (табл. 8). В первый период преобладают технологические схемы, связанные с технологической группой II (12 экз.). Это — трехслойный пакет, торцовая наварка, косая наварка. Изделия, изготовленные в простых технологиях (технологическая группа I), единичны — всего два экземпляра. В XIV–XV вв. — время расцвета города — доля изделий, изготовленных в простых технологиях, возрастает в четыре раза по сравнению с предшествующим периодом. В то же время доля изделий, изготовленных с использованием сварки, уменьшается вдвое и составляет шесть экземпляров.

На основании исследованных материалов из Звенигорода Московского можно сделать следующее заключение. Истоки производственных навыков в железообработке, которые мы наблюдаем в ранний период, восходят к северным традициям. Со временем, начиная с XIV в., возрастает доля технологической группы I.

Первые письменные упоминания о Торжке относятся к 30-м гг. XII в. Но, судя по дендрохронологическим датам (деревянные мостовые в Новоторжском кремле) — рубеж X–XI — первая половина XI в., — город был основан значительно раньше (Малыгин 1984: 82–83). Торжок, расположенный в среднем течении р. Тверцы, контролировал важный торговый путь, по которому в Новгород поступал хлеб из низовых земель. Город со своей округой принадлежал к числу новгородских волостей, не входивших в пятинное деление, но находившихся на особом положении. Значение Торжка было столь велико, что уже в середине XII в. город переходит в совместное владение Новгорода и великого князя Владимирского (позднее Московского) (Ключевский 1957: 57). В конце XII — начале XIII в. Торжок переживает период экономического расцвета. Об этом свидетельствуют археологические раскопки: на боярских и купеческих усадьбах обнаружены предметы импорта (амфоры, янтарь, изделия из самшита, грецкие орехи). Город подвергся татаро-монгольскому разорению зимой 1238 г. Новгородская первая летопись рассказывает о героической обороне Торжка: татаро-монголы в течение двух недель обстреливали крепость. Ворвавшись в город «и секоша вся», свидетельствует летописец. Археологические исследования 1981 г. указывают на катастрофические последствия взятия города: слой пожара достигает мощности 30–50 см, в нем обнаружены человеческие кости (Малыгин, 1984: 95).

После разгрома город переживает глубокий экономический и политический кризис. Жизнь здесь надолго замирает и возобновляется лишь в московское время — в середине XIV в. (Малыгин 1989: 42–50).

Для технологического изучения была отобрана коллекция ножей (101 экз.) В результате проведенного микроскопического исследования выявлено восемь технологических схем в изготовлении клинков изделий: целиком из железа — 12 экз., целиком из стали — 40 экз. (23 экз. сохранили термическую обработку), из пакетированной заготовки — 1 экз. (термообработан), в схеме трехслойного пакета с выходом на лезвие стальной полосы — 7 экз. (все экземпляры сохранили термическую обработку), вварки стального лезвия — 7 экз. (клинки 4 экз. термически обработаны), торцовой наварки стального лезвия — 13 экз. (11 термически обработаны), косой боковой наварки стального лезвия — 17 экз. (12 экз. сохранили термическую обработку), V-образная наварка — 4 экз. (все экземпляры термообработаны).

Изделия, выполненные в разных технологических схемах, характеризуются определенными техническими особенностями. Так, ножи, имеющие железные клинки, ковались из железа, сильно загрязненного шлаковыми включениями. На железных клинках не отмечено никаких технологических приемов, которые могли бы улучшить механические свойства металла: ковались они обычными приемами свободной ручной ковки (рис. 31, ан. 11425; рис. 32, ан. 11418, 11421, 11422).

Ножей с цельностальными клинками в исследованной коллекции — 40 экз. На цельностальные клинки шла в большинстве случаев (31 экз.) сталь сырцовая, неравномерно науглероженная, с разным содержанием и распределением углерода (от 0,1 до 0,8 %) и с участками чистого феррита (рис. 33, ан. 11388, 11390, 11393). Надо отметить, что кузнецы умели распознавать наиболее углеродистые участки в металле, и именно они шли на изготовление рабочей части изделия.

В этой группе изделий есть несколько ножей (6 экз.), клинки которых откованы из малоуглеродистой стали (содер-жание углерода не выше 0,3 %). Практически эта сталь ничем не отличается от обычного железа: она обычно имеет те же показатели твердости, что и железо, и не воспринимает термическую обработку (рис. 32, ан. 11428, 11430; рис. 33, ан. 11389, 11392). В результате изделие обладает невысокими рабочими качествами.

Рис. 31. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления

Рис. 32. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления

Встречаются в коллекции изделия, правда редко (5 экз.), откованные целиком из качественной стали (рис. 32, ан. 11432; рис. 33, ан. 11407; рис. 34, ан. 11361), которая характеризуется равномерным распределением углерода (0,6–0,8 % С).

Цементация, т. е. науглероживание рабочих частей орудий труда, встретилась в исследованной коллекции на одном экземпляре и представлена вариантом сквозной цементации рабочей части с последующей закалкой (рис. 35, ан. 11385).

Группа сварных технологий, состоящая из 49 экз., представлена такими технологическими схемами, как трехслойный пакет (7 экз.; рис. 31, ан. 11423; рис. 34, ан. 11363, 11365), вварка стальной лезы (8 экз.; рис. 34, ан. 11352; рис. 36, ан. 11374) и различными формами наварки (34 экз.; рис. 34, ан. 11355; рис. 36, ан. 11366; рис. 37, ан. 11437, 11443, 11450).

Обращает на себя внимание нож под № 11364 (рис. 36). Ничем не примечательный внешне, он, как показало микроскопическое исследование, имеет оригинальную технологию изготовления. Клинок состоит из трех частей: на лезвии — высокоуглеродистая сталь, основа — сырцовая сталь, а между ними проходит полоска из твердого (фосфористого) железа, которая на поверхности идет вдоль всего клинка блестящей полосой. Клинок закален. Можно указать на единичные аналогии этому изделию в материалах из Твери, Шестовиц, Автуничей. Безусловно, такие ножи следует отнести к привозным изделиям.

Рис. 33. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления

Рис. 34. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления

Также к импортным (западноевропейским) экземплярам следует отнести нож (ан. 11377, рис. 34), имеющий на левой стороне клинка, вблизи перехода клинка к черешку, клеймо в виде пяти круглых врезок, расположенных в виде игральной фишки домино. С технологической точки зрения он не выделяется из общего числа изделий (выполнен в технологической схеме косой боковой наварки с последующей закалкой). Можно лишь отметить, что основа ножа сварена из двух полос, расположенных вдоль клинка. Следует обратить внимание на то, что оба импортных изделия происходят из одного раскопа — раскоп 2.

Рис. 35. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления

Рис. 36. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления

Рис. 37. Торжок. Ножи XIV–XV вв. и технологические схемы их изготовления

Характеризуя поделочный материал, подчеркнем, что металл исследованных изделий сильно загрязнен шлаковыми включениями. Улучшить же качество металла можно было с помощью долгой и тщательной проковки, однако, как свидетельствуют аналитические данные, кузнецы не уделяли качеству поделочного материала должного внимания.

Сырьем служил металл разных сортов: твердое (фосфористое), «обычное» и «мягкое» железо, сырцовая и цементованная сталь. Особенностью коллекции железных изделий из Торжка является использование сырцовой стали как для основы, так и для лезвий изделий. В ряде случаев на основу из сырцовой стали наваривается лезвие из аналогичного по качеству металла. Объяснить отмеченный факт можно господством производственного стереотипа: привычка работать в определенном технологическом стандарте оказывается сильнее необходимости изменения производственных операций в сторону их упрощения.

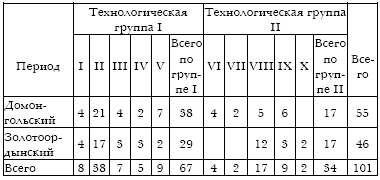

Таблица 9. Хронологическое распределение исследованных ножей из Торжка по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

Располагая датировками прошедших металлографическое исследование находок из Торжка (данные представлены автором раскопок П. Д. Малыгиным на основании дендрохронологического анализа), мы разделили материалы коллекции на два хронологических периода: домонгольский (середина XII — первая половина XIII в.) и золотоордынский (XIII–XIV вв.).

Выделенные технологические группы распределяются хронологически следующим образом (таблица 9).

Как явствует из полученных данных, в домонгольское время в культуре железообработки Торжка обе технологические группы представлены близкими долями: 53 и 47 % соответственно. В золотоордынское время сохраняется близкое к домонгольскому периоду процентное соотношение: 51,4 и 48,6 %.

Суммируя результаты металлографического исследования, можно заключить, что технологическую характеристику кузнечного производства Торжка на протяжении всего рассматриваемого периода XII–XIV вв. стабильно определяют две традиции, известные на Руси: южнорусская и северорусская.

Анализ полученных данных технологического анализа позволяет говорить, что в становлении кузнечного ремесла древнерусского Торжка активно участвовали кузнецы — выходцы из Новгородской или Ростово-Суздальской земель. Не меньшую (а может быть, и большую) роль играли мастера, работающие в южнорусских традициях. В условиях золотоордынского ига в железообрабатывающем ремесле Торжка деструктивных изменений не происходит.

Городище Ростиславль, расположенное в Озерском районе Московской области, является остатками летописного города Ростиславля Рязанского, основанного в 1153 г. Город возникает как крепость Рязанского княжества, в составе которого и остается до присоединения Рязани к Московскому княжеству в 1521 г. (Коваль 1995: 250–253; Монгайт 1961: 235). После захвата Москвой Коломны при Юрии Даниловиче Ростиславль становится северным форпостом Рязанской земли. С начала XIV в. значение Ростиславля возрастает. Из рядовой крепости на северо-западной границе Рязанской земли он становится одним из основных пунктов в противоборстве Рязанского и Московского княжеств. Большую роль в возвышении Ростиславля сыграло его географическое положение (удаленность от границ Орды, ключевое положение на речных и сухопутных дорогах, контроль над Рязано-Московской границей) и политическая ситуация (по свидетельству ряда источников, именно из Ростиславля в XIV в. происходили некоторые Великие рязанские князья) (Коваль 2004а: 13–15).

Планомерные стационарные раскопки проводятся на памятнике с 1994 г. (руководитель экспедиции В. Ю. Коваль). К настоящему времени в результате этих работ накоплен большой фактический материал, позволивший сделать предварительные выводы о материальной культуре памятника, его хронологии, особенностях керамического комплекса (Коваль 1995, 1996, 2004б). Установлено, что древнерусское поселение на городище существовало в XII–XVI вв.

Состав найденных на памятнике предметов из черного металла разнообразен. Это предметы быта (ножи, кресала, шилья, ключ), орудия труда (топоры, скобель, косы, серп), оружие (наконечники стрел, как универсальные, так и боевые), снаряжение коня (удила, шпоры, скребница).

Археометаллографическое исследование прошло 30 предметов, датируемых золотоордынским временем: 19 ножей, зубило, две косы, серп, кресало, три наконечника стрел, шило, скребница и ключ (рис. 38). Следует отметить, что металлографически исследованы все датированные железные предметы достаточно хорошей сохранности.

Немногим более половины ножей (10 экз.) было изготовлено в простых технологических схемах (технологическая группа I). Большинство орудий в этой группе отковано из сырцовой стали. Лишь один нож оказался цельножелезным. Но плохая сохранность лезвия не исключает применения при его изготовлении более сложной технологической схемы. Технологическая схема одного ножа (рис. 39, ан. 9552) свидетельствует о применении при его изготовлении химикотермической обработки (сквозной цементации). Основа откована из кричного железа, качество ковки хорошее. Заключительной операцией по улучшению рабочих свойств орудия была резкая закалка.

В технологической группе II (9 экз.) преобладали ножи, изготовленные по технологической схеме косой боковой наварки (рис. 39, ан. 9230, 9231А, 10457). Сварка у двух образцов не отличается высоким качеством. Это позволяет предположить, что данные ножи изготовлены кузнецами, которые не обладали достаточными производственными навыками.

Два ножа имели лезвие, наваренное в торец (рис. 39, ан. 9963А, 9964А). Еще у двух ножей при оформлении лезвия применена V-образная наварка (рис. 39, ан. 9234А, 9551). Все изделия этой технологической группы подверглись термообработке — в большинстве случаев резкой закалке.

Следует отметить, что в предшествующее время (вторая половина XII — первая половина XIII в.) при изготовлении ножей преобладали схемы технологической группы I (целиком из сырцовой стали). Доля орудий, изготовленных с применением технологической сварки (технологическая группа II), превышает 35 % (Завьялов 2004: 206). Можно предполагать, что под влиянием более крупных городских центров в золотоордынское время у местного населения распространяется продукция, изготовленная в наварной технологии. Пока трудно сказать, происходило ли распространение изделий с наварными лезвиями посредством торгового обмена или новые технологии осваиваются местными мастерами.

Рис. 38. Кузнечные изделия XIV–XV вв. из Ростиславля Рязанского

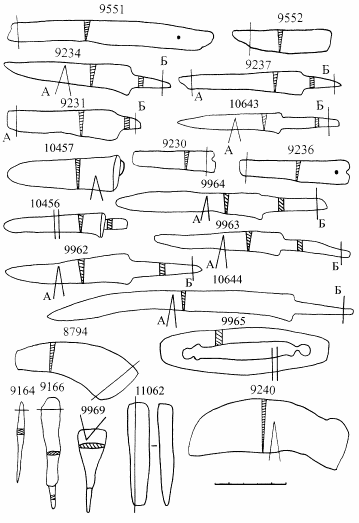

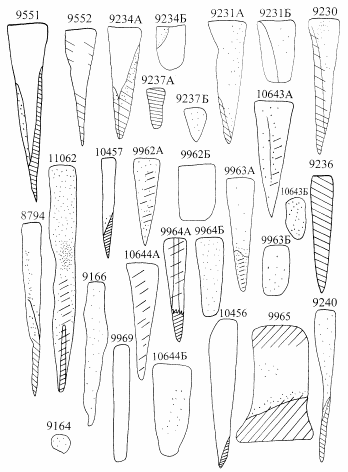

Рис. 39. Технологические схемы изготовления кузнечных изделий из Ростиславля Рязанского

Среди инструментов из коллекции кузнечных поковок золотоордынского времени обращает на себя внимание зубило. Находка этого орудия свидетельствует о присутствии на городище металлообрабатывающего производства. Зубило отковано из высокоуглеродистой заготовки (содержание углерода 0,7–0,9 %, на отдельных участках наблюдается структура заэвтектоидной стали), в которую было вварено стальное лезвие. Заключительной операцией была закалка лезвия с последующим низким отпуском (рис. 39, ан. 11062).

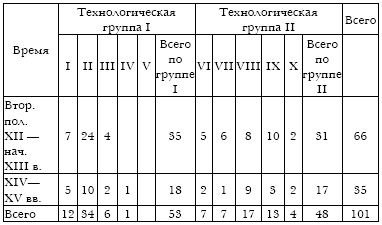

Таблица 10. Хронологическое распределение исследованных ножей из Ростиславля Рязанского по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

Косы изготовлены по технологии косой боковой наварки стального лезвия (рис. 39, ан. 8794, 9240). Серп откован из пакетной заготовки (вторичное использование металла).

Исследованное кресало изготовлено в традиционной для таких поковок технологической схеме — наваркой стальной ударной пластины с последующей резкой закалкой.

Из кричного железа откованы скребница, наконечник стрелы и ключ.

Наконечники стрел и шило выкованы из сырцовой стали (рис. 39, ан. 9164, 9166). Содержание углерода в стали до 0,3 %.

Как видно из приведенных результатов, в золотоордынский период среди ножей из Ростиславля Рязанского технологические группы I и II представлены примерно равными долями. Но технологическая сварка большинства предметов не отличается высоким качеством. Приведенные аналитические данные позволяют с определенной уверенностью говорить, что в золотоордынское время производственные традиции предшествующего периода не прервались. Несмотря на то что доля изделий технологической группы II возрастает, качество продукции, относящейся к этой группе, не меняется: по-прежнему используется сырцовая (а не качественная) сталь, сварка не отличается высоким качеством. Кузнечная продукция из Ростиславля Рязанского документирует железообрабатывающее ремесло малого города, удаленного от крупных производственных центров. Ремесленники такого городка удовлетворяли потребности лишь местного, незначительного по своему объему рынка.

Городище Серенск расположено в Мещовском районе Калужской области на правом берегу р. Серены при впадении в нее безымянного ручья. Впервые в летописи Серенск упоминается в 1147 г. Городище состоит из двух частей: детинца и окольного города, от которого детинец отделяется высоким валом и глубоким рвом. Общая датировка памятника — XII–XVI вв. Верхний горизонт культурного слоя датируется толстостенной белоглиняной и чернолощеной керамикой XIV–XVI вв. Ниже лежит черный рыхлый слой с включениями древесного угля, обожженной глины, извести. По мнению Т. Н. Никольской, находки в этом слое документируют разгром города во время татаро-монгольского нашествия: срезни в виде узкой лопаточки — тип, не характерный для древнерусских наконечников стрел. О постигшей город катастрофе говорят и обнаруженные в разных частях города скелеты людей (Никольская 1981: 140).

Сложение нижних горизонтов культурного слоя происходило в домонгольское время. В этом слое обнаружены остатки жилых и производственных построек и собраны многочисленные находки, относящиеся к XII–XIII вв. Среди них значительную часть составляют изделия из черного металла. Находки шлаков свидетельствуют о местном железопроизводстве (Никольская 1981: 136).

Рис. 40. Серенск. Кузнечные изделия второй половины XIII–XIV в. и технологические схемы их изготовления

Для технологического изучения кузнечной продукции отобрано 56 предметов: ножи, серпы, косы, топоры, кресала, наконечники стрел (рис. 40).

При изготовлении ножей применялись шесть технологических схем: целиком из железа (3 экз.), из сырцовой стали (2 экз.), из цементованной стали (1 экз.), торцовая (17 экз.),

косая (5 экз.) и V-образная наварка (3 экз.). Исследованные серпы золотоордынского времени изготовлены по технологическим схемам наварки с последующей термической обработкой. Наварные лезвия имели косы, топор и тесло. В технологии наварки изготовлено и кресало. Все исследованные наконечники стрел оказались цельножелезными.

Рассматривая кузнечное сырье, можно отметить, что железо плохо освобождено от шлаковых включений, часто наблюдаются крупные включения шлака. Сталь несколько чище, но также загрязнена шлаками.

Таблица 11. Хронологическое распределение исследованных ножей из Серенска по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

Хронологическое распределение изученной коллекции кузнечной продукции позволяет утверждать, что в домонгольское время при изготовлении ножей преобладала технологическая группа I. Лишь в начале XIII в. цельностальные ножи вытесняются орудиями с наварными лезвиями (табл. 11). Другие качественные изделия на всем протяжении существования города изготавливались по схеме наварки стального лезвия на железную основу (Хомутова 1973).

Факт смены технологических приоритетов в кузнечном ремесле Серенска в начале XIII в., на наш взгляд, объясняется политическими событиями 1208 г., когда «послал великий князь Всеволод воеводу своего Степана Здиловича к Серенску и пожже город весь» (Летописец 1851: 108). Возможно, что после взятия города суздальцами в нем появились мастера — носители иной (северной) производственной традиции. Эта традиция в короткое время укрепилась в местном кузнечном ремесле и продолжалась в период татаро-монгольского нашествия.

Археологические исследования Изборской крепости, основанной в XIV в., дали богатые материалы для характеристики жизни и деятельности ее населения. Установлено, что основным занятием жителей Изборска до начала XVI в. были земледелие и животноводство. Подсобную роль играло рыболовство. Хотя на территории крепости найдено большое количество железных предметов, следов занятия населением черной металлургией и металлообработкой не обнаружено (Артемьев 1987: 29).

Последний период функционирования крепости относится к концу XVI–XVII в. Согласно писцовым книгам в период XVII в. крепость постоянных жителей не имела, в ней находился лишь гарнизон из 100 стрельцов (Артемьев 1998: 30). В третьей четверти XVII в. в крепости произошел большой пожар, после которого жизнь в ней более не возобновлялась.

Из археологических находок из Изборской крепости металлографически изучено 30 железных предметов (рис. 41).

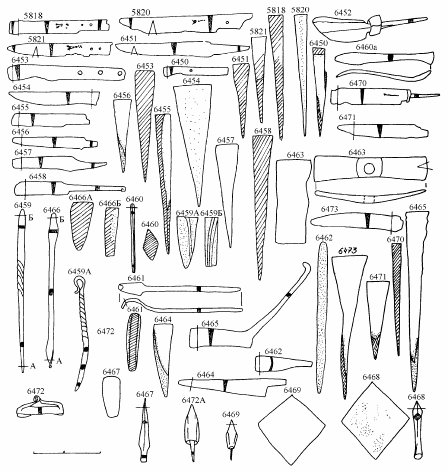

Рис. 41. Изборская крепость. Кузнечные изделия XIV–XV вв. и технологические схемы их изготовления

Наибольшим числом экземпляров представлены в исследованной коллекции ножи, большая часть которых — в виде фрагментов. Длина целых экземпляров варьирует в пределах 10–14 см. Толщина клинков изменяется от 0,2 см до 0,6 см при преобладании клинков толщиной 0,2 и 0,3 см. Ширина клинка колеблется в пределах от 1,6 до 2,4 см. Рукоять насаживалась на черенок либо крепилась с помощью накладных пластинок (имеются экземпляры с отверстиями или с сохранившимися штырьками на черенке). Одним экземпляром представлен нож (рис. 41, ан. 6458), рукоять которого закреплена с помощью загнутого конца черенка, выходящего наружу.

В рассматриваемой коллекции пять ножей (рис. 41, ан. 5818, 5819, 5820, 5821, 6470) имеют клейма. Клейма расположены на левой стороне полотна клинка, в верхней его части, ближе к черенку. Выполнены клейма методом штампа. Три орудия с клеймами имеют пластинчатую рукоять, у одного рукоять насаживалась на черенок. Следует остановиться на клейме последнего ножа (ан. 6470). Тогда как у остальных экземпляров клеймо представлено различными знаками, у этого ножа клеймо имеет вид надписи. Различимы латинские буквы: AST.STE. Буквы образуют неровную строчку (рис. 42). Складывается впечатление, что каждая литера выбивалась отдельно. Не вызывает сомнения, что ножи с клеймами являются продукцией западноевропейского ремесла, где институт клеймения изделий выполнял функцию контроля качества товара (Сванидзе 1964: 136; Pleiner 1993: 80–81).

Рис. 42. Изборская крепость. Кузнечные изделия: 1 — нож с клеймом; — кресало; — булавка с петлеобразной головкой; — сапожный нож

По функциональному признаку ножи в исследованной коллекции могут быть отнесены к хозяйственным, универсальным. Лишь один нож (рис. 41, ан. 6452), имеющий массивный, широкий и короткий клинок с плавно закругленным концом острия со стороны лезвия, является инструментом кожевенно-сапожного ремесла и принадлежит к типу раскроечных (Колчин 1953: 128).

На основании металлографических исследований установлено, что в производстве ножей из Изборской крепости применялись следующие пять технологических схем: целиком из железа (1 экз.), стали (7 экз.), торцовая наварка стального лезвия на железную основу (2 экз.), V-образная наварка (1 экз.), косая боковая наварка (4 экз.).

Как видно из перечисленных вариантов технологий изготовления ножей, в основе их лежит использование на рабочей части стального материала. Всего один нож (ан. 6457) имел цельножелезный клинок. Микротвердость феррита характеризуется показателями: 181, 193, 236, 322 кг/мм2.

Сталь использовалась разных сортов. В большинстве случаев это качественная сталь, отличающаяся высоким содержанием и равномерным распределением углерода. В ряде случаев зафиксирована сырцовая малоуглеродистая сталь с содержанием углерода 0,1–0,15 % и неравномерно науглероженная.

Интересная особенность в технике изготовления прослежена на клинках двух ножей (рис. 41, ан. 6450; рис. 42, 6452). Оба ножа выполнены в технологии торцовой наварки лезвия из высокоуглеродистой стали. Еще одна стальная полоса такой же твердости зафиксирована по всей длине спинки клинка. В средней части клинка, как бы между двумя полосами стали — на лезвийной части и на обушной — проходит полоса из мягкого железа. Это особенно хорошо видно на макротравленной поверхности клинка раскроечного ножа (рис. 42, 4). Оба экземпляра отличаются особо тонкими клинками (толщина обушка — 0,2 см). Видимо, стальная полоса на спинке и была наварена с целью упрочения клинка, а находящаяся в центре между двумя стальными железная полоса делала клинок одновременно упругим.

Микроструктурные особенности металла позволяют говорить о том, что используемое для изготовления ножей исходное сырье — железо и сырцовая сталь — имели сильную загрязненность шлаковыми включениями. Сталь с повышенным содержанием углерода имеет, как правило, незначительное загрязнение шлаками (обычно они мелкие и вытянуты в виде тонких линий). Очевидно, что в этом случае использовались цементованные заготовки, прошедшие специальную обработку по освобождению от неметаллических включений, мешающих процессу науглероживания.

Одним из главных показателей опыта и мастерства средневекового кузнеца является степень использования сварных конструкций, режимов термической обработки, равно как и качество их выполнения. Оценивая с этой точки зрения рассматриваемую коллекцию ножей, можно заключить, что справлялись с этой задачей кузнецы вполне успешно.

Взаимозависимость между типом ножа и технологией изготовления не прослеживается. Не выделяются по своим техническим показателям из остальной коллекции и ножи с клеймами. Среди них есть откованные как из высокоуглеродистой (ан. 6470), так и неравномерно науглероженной стали (ан. 5818, 5820) и изготовленные по технологии торцовой (ан. 5821) и косой (ан. 5819) наварки (рис. 43).

Рис. 43. Фотографии микроструктур ножей с клеймами: 1 — ан. 5819, косая наварка; 2 — ан. 5821, торцовая наварка; 3 — ан. 5820, феррит с перлитом. Увеличение 70х. Травлено ниталем

Из качественной продукции металлографическому исследованию подверглись серп, спиралевидное и перовидное сверла, ножницы, кресало, шилья (рис. 41).

Таблица 12. Хронологическое распределение исследованных ножей из Изборска (XII–XIII вв.) и Изборской крепости (XIV–XV вв.) по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

На основании металлографического исследования кузнечной продукции из Изборской крепости получены разнообразные характеристики железообрабатывающего производства на протяжении нескольких столетий. Как установлено, мастера по обработке черных металлов использовали различные виды сырья: железо различных сортов (мягкое, обычное, твердое), сырцовую сталь, высокоуглеродистую цементованную сталь. Подбор стального сырья осуществлялся целенаправленно, в зависимости от вида продукции. Показательно, что качественные изделия (ножи, ножницы, кресала, сверла), имели на рабочей части сталь, которая, как правило, вполне удовлетворяла техническим требованиям, предъявляемым к тому или иному виду изделия.

Часто применялся и такой прием для улучшения рабочих качеств, как термическая обработка. Как правило, это резкая закалка. Однако можно с уверенностью говорить о том, что при необходимости применяли и иные режимы термообработки, например мягкую закалку, зафиксированную нами на винтовой части сверла.

Рассматривая материалы металлографически исследованной коллекции Изборской крепости, заметим, что в XIV–XV вв. несколько преобладают изделия технологической группы II (табл. 12). Если обратиться к материалам XII–XIII вв. из Изборского городища, выходцы из которого и основали Изборскую крепость, то также можно отметить ведущее место технологической группы II (Розанова 1998: 322).

В изучении истории древнерусского кузнечного ремесла проблемам сельского производства, к сожалению, не уделяется должного внимания. Между тем обращение к кузнечной продукции с поселений позволяет решать такие важные исторические вопросы, как, например, специфика сельского кузнечества, взаимосвязь с городским ремеслом, степень вовлечения села в торговый оборот.

Б. А. Колчин, в свое время исследовавший древнерусское кузнечное ремесло, пришел к выводу, что древнерусские сельские кузнецы занимались лишь изготовлением или ремонтом деревенского железного инвентаря, необходимого для повседневной жизни. Находимые же на сельских поселениях изделия, откованные из высокоуглеродистой (качественной) стали либо с применением сложных сварных технологий, были продукцией городских, посадских ремесленников, работавших на рынок (Колчин 1953: 194).

Г. А. Вознесенская, изучающая технологию изготовления кузнечной продукции из южнорусских городских центров и рядовых поселений, в одной из последних публикаций высказала мысль, что на землях Южной Руси в домонгольский период в условиях неразвитости рыночных отношений «качественные» изделия, встречающиеся на сельских памятниках, являлись продукцией не городских, а вотчинных ремесленников, работавших «на заказ» (Вознесенская 1999: 24).

Накопление археологических материалов с сельских памятников позволяет еще раз обратиться к проблеме взаимодействия городского и сельского кузнечного ремесла. В этом плане большой интерес представляют исследуемые в последние годы Подмосковной археологической экспедицией Института археологии РАН селища Мякинино-1 и Мякинино-2 (руководитель раскопок В. Ю. Коваль).

Селища расположены на расстоянии 1,5–2 км друг от друга. Селище Мякинино-1 расположено на коренном правом берегу Москва-реки на высоте 10–25 м над уровнем реки, недалеко от Спас-Тушинского городища (Энговатова, Коваль 2004).

Мякинино-2 размещается на невысоком всхолмлении в пойме р. Москвы, на правом берегу, в 400 метрах выше по течению от современного шоссейного моста МКАД. Высота селища над урезом воды в Москве-реке не превышает 5,5 м. От правого берега реки селище отделено неглубокой западиной, образованной, по-видимому, старицей Москвы-реки. Территория памятника подвергалась ежегодной распашке, в результате которой культурный слой выше материковой поверхности не имеет выраженной стратиграфии. Мощность культурного слоя, который сохранился в основном в подпольных и хозяйственных ямах, колеблется в пределах от 0,25 до 1,45 м (Отчет 1996: 12).

Мякинино-1 возникает в первой половине — середине XII в. и прекращает свое существование в первой половине XV в. Мякинино-2 начинает функционировать на рубеже XII–XIII вв. и просуществовало до конца XVI в. Таким образом, оба памятника на протяжении длительного времени сосуществовали.

Собственно деревня Мякинино входила в Сетунский стан Московского уезда, первое упоминание о котором содержится в духовной грамоте Владимира Андреевича Серпуховского, датируемой началом XV в. Традиционно в Сетунском стане находились великокняжеские и церковные земли. Северный угол стана (село Рублево, пустошь Луг, деревни Мякинино, Строгино) в начале XVII в. принадлежали боярам Романовым и, частично, князьям Лыковым (Отчет 1996: 2).

По данным В. Ю. Коваля, основные материалы происходят из культурного слоя и заполнения ям, относящихся ко второй половине XII — первой половине XIII в. Часть предметов происходит из верхнего (пахотного) слоя и ям XIV–XV вв.

Металлографическому исследованию была подвергнута коллекция железных изделий в количестве 48 экз.[3]

Исследованные предметы подразделяются на следующие категории изделий (рис. 44–46): ножи (35 экз.), серпы (3 экз.), топоры (2 экз.), тесла (1 экз.), ножницы (1 экз.), кресала (4 экз.), наконечники стрел (1 экз.), стержни (1 экз.).

На основании проведенного металлографического анализа установлено, что при изготовлении клинков ножей применялись пять технологических схем: целиком из железа — 5 экз. (рис. 44, ан. 11301, 11303, 11317, 11323; рис. 46, ан. 11327), целиком из сырцовой стали — 21 экз. (рис. 44, 46; ан. 11296—11300, 11309—11313, 11319, 11324, 11326, 11329, 11331—11337, 11339); целиком из высокоуглеродистой стали — 3 экз. (рис. 44, ан. 11302, 11318; рис. 46, ан. 11320); из пакетированной заготовки — 3 экз. (рис. 44, ан. 11304, 11316; рис. 46, ан. 11342); с использованием технологии наварки стального лезвия, представленной в разных вариантах: 5 экз. в торец — 3 экз. (рис. 44, ан. 11321; рис. 46, ан.11330, 11338); косой боковой — 1 экз. (рис. 46; ан. 11328); в виде латинской буквы V — 1 экз. (рис. 46, ан.11340).

При изготовлении серпов использовались две технологические схемы: целиком из сырцовой стали — 3 экз. (рис. 45, ан. 11305, 11310, 11322) и из пакетированной заготовки — 1 экз. (рис. 45, ан. 11314).

Ножницы изготовлены целиком из сырцовой стали (рис. 45, ан. 11306).

При изготовлении тесла использовалась технологическая схема поверхностной цементации лезвия (рис. 45, ан. 11307).

Из двух топоров один экземпляр откован целиком из фосфористого высокотвердого железа (рис. 45, ан. 11344), второй — имел стальное лезвие, наваренное в торец корпуса топора (рис. 45, ан. 11308).

Из четырех кресал три откованы в обычной для этой категории технологии торцовой наварки ударного ребра на железную основу (рис. 45, ан. 11315, 11345, 11346). Один экземпляр изготовлен целиком из высокоуглеродистой стали (рис. 45, ан. 11347).

Рис. 44. Мякинино-1. Ножи XIII–XV вв. и технологические схемы их изготовления

Наконечник стрелы откован целиком из железа (рис. 45, ан. 11325).

Стержень, круглый в сечении, откован из неравномерно науглероженной сырцовой стали с участками фосфорной ликвации (рис. 45, ан. 11343).

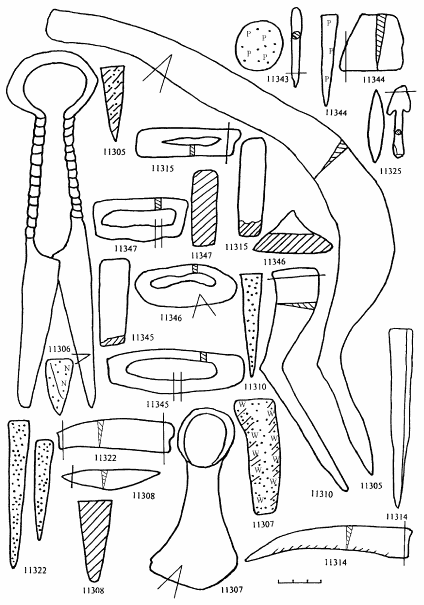

Рис. 45. Мякинино-1. Кузнечные изделия XIII–XV вв. и технологические схемы их изготовления

Обобщая полученные технологические данные, можно заключить, что большинство изделий (32 экз.) изготовлено из «обычного» железа и сырцовой стали, т. е. стали, полученной непреднамеренно в ходе металлургического процесса. В основном это малоуглеродистая сталь, содержащая углерод в пределах 0,1–0,3 %. По механическим свойствам она мало отличается от железа, поскольку не воспринимает термообработку, значительно улучшающую рабочие качества изделия.

Специально полученная путем цементации заготовок качественная сталь отмечена крайне редко. Из такой стали отковано всего три изделия. В основном же ее использовали в качестве наварки на рабочую часть ножей, кресал, топоров. Сварные технологические схемы также достаточно редки в исследованной коллекции (9 экз.) и представлены только схемой наварки стального лезвия. На единственном экземпляре обнаружен такой архаичный прием, как цементация рабочего края готового изделия (лезвие тесла).

Рис. 46. Мякинино-1. Ножи XIII–XV вв. и технологические схемы их изготовления

В хронологическом отношении, по данным В. Ю. Коваля, материалы изученной нами коллекции из Мякинина-1 разделяются на два этапа: домонгольский (вторая половина XII — первая половина XIII в.) и золотоордынский (середина XIII–XV в.).

Как установлено в ходе исследований, в домонгольское время в культуре железообработки селища Мякинино-1 доминирует группа I, т. е. простые технологии. Из дополнительных приемов, требующих от кузнеца специальных знаний по улучшению качества изделия, используется термическая обработка в виде твердой закалки (в воде). Группа II составляет незначительную долю. В золотоордынское время положение меняется: доля технологической группы II возрастает, приближаясь в количественном отношении к группе I (Розанова, Терехова 2005). К сожалению, количественная представительность материалов по этому периоду для окончательных выводов пока малочисленна. Поэтому на данном этапе изучения мы можем говорить лишь о намечаемой тенденции. Однако эта тенденция подтверждается косвенными данными, в частности материалами, происходящими из Московского Кремля.

Напомним, что в домонгольский период во многих городских центрах Древней Руси уже существовало специализированное городское кузнечное ремесло, основанное на использовании рациональной технологии наварки стальной рабочей части. Однако если сравнить городскую продукцию с изделиями домонгольского периода из селища Мякинино-1, выполненными также в наварной технологии, то можно заметить существенные различия и в подборе материала, и в качестве исполнения. Кузнецы, изготовившие эти изделия, по всей видимости, не умели сваривать железо с твердой сталью, поэтому основу заготовки либо составлял пакетированный металл (рис. 44, ан. 11321; рис. 46, ан. 11338), либо использовалась сырцовая сталь (ан. 11328, 11330, 11340). Сварные швы, соединяющие разные сорта металла, — грубые, широкие, забитые шлаковыми включениями.

Эти наблюдения позволяют говорить о том, что происходящие из домонгольского слоя поселения Мякинино-1 изделия, имеющие стальные наварные лезвия, являются продукцией сельских кузнецов. При этом следует напомнить, что и продукция московских кузнецов в это время по своим техническим характеристикам практически не отличалась от сельской. Сама Москва до конца XIII в. не была еще крупным городским центром, а представляла собой лишь небольшой пограничный городок Суздальской земли, далекий от ее главных центров — Ростова, Суздаля, Владимира (Ключевский 1957: 6–7). Однако по мере роста города и формирования городского ремесла продукция его появляется на сельских поселениях.

В золотоордынский период селище Мякинино-1, находящееся в непосредственной близости от Москвы, естественно было включено в торговые отношения с городом. Нет сомнения в том, что такие изделия, как кресала (рис. 45, ан. 11315, 11345, 11346), топор (рис. 45, ан. 11308), выполненные в технологии наварки и отличающиеся высоким качеством, являются продукцией городских ремесленников. Эта технология предполагает высокую квалификацию мастера, что подразумевает профессиональное знание свойств различных сортов металла, оптимальных температурных режимов для проведения качественной сварки, соблюдение последовательности технологических операций.

Наиболее многочисленными индивидуальными находками на памятнике были изделия из железа. Металлографическое исследование прошли 105 предметов. Из них золотоордынским временем (вторая половина XIII–XV в.) датируются 44 изделия: 34 ножа, серп, кресало, шило, наконечник стрелы, удила и пять гвоздей.

Среди находок из железа численно преобладают ножи, основная часть которых относится к разряду универсальных. Орудия домонгольского времени (вторая половина XII — первая треть XIII в.) немногочисленны: исследовано всего семь ножей. Откованы они из цельнометаллических заготовок (четыре из стали и три из кричного железа).

При металлографическом исследовании ножей золотоордынского времени из селища Мякинино-2 зафиксировано шесть технологических схем.

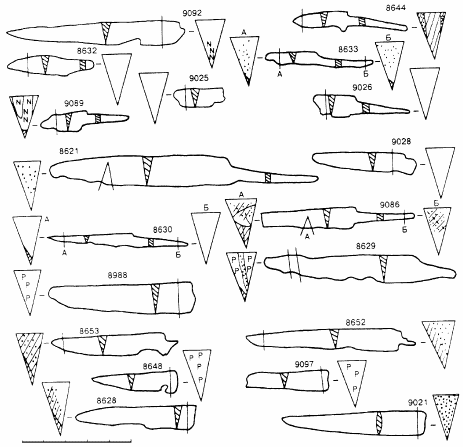

Рис. 47. Мякинино-2. Ножи XIV–XV вв. и технологические схемы их изготовления

Из кричного железа отковано три ножа (рис. 47, ан. 8446, 9276). Следует отметить плохую сохранность большинства орудий этой группы, что не дает возможности полностью отрицать применения дополнительных операций по улучшению технических качеств лезвия. На одном образце обнаружено железо с повышенным содержанием фосфора, на что указывает микротвердость феррита: 236–254 кг/мм2.

В группу изделий из сырцовой стали входят шесть ножей (рис. 47, ан. 8410, 8418, 8420, 8430, 8438, 8444, 8448). Все изделия в этой группе были термообработаны. Термообработкой в большинстве случаев была резкая закалка.

Цементация зафиксирована на пяти ножах (рис. 47, ан. 8442, 8445). Преобладала двусторонняя цементация лезвия. Содержание углерода на отдельных участках доходило до 0,5–0,7 % (ан. 8442). Лишь одно орудие этой группы не было термообработано. Термообработкой в большинстве случаев являлась резкая закалка.

Из пакетированных заготовок откованы два ножа. При изготовлении этих орудий использован металлолом. Сварные швы довольно тонкие; расположение структурных зон носит хаотичный характер. Оба изделия подвергнуты резкой закалке.

Группу ножей с торцовой наваркой составляют пять орудий (рис. 47, ан. 8409, 8447). Сварные швы у большинства ножей довольно широкие. Металл ножей сильно засорен шлаковыми включениями. Все изделия подвергнуты термообработке.

Технологическая схема косой наварки стального лезвия зафиксирована на семи ножах (рис. 47, ан. 8414, 9274, 9278, 9285). Сварка у большинства орудий проведена на высоком уровне — на это указывают тонкие четкие сварные швы. Основой для одного орудия (рис. 47, ан. 9274) послужила пакетированная заготовка (использование металлолома). Так же как и ножи с торцовой наваркой, все ножи этой технологической группы прошли термообработку — в большинстве случаев это была резкая закалка.

Сельскохозяйственные орудия представлены сошником, откованным из кричного, хорошо прокованного железа, и тремя серпами, один из которых откован из сырцовой стали, один — из твердого (фосфористого железа), и один после выковки был подвергнут цементации.

Два овальных кресала продемонстрировали различную технологию изготовления. Одно из них изготовлено по схеме торцовой наварки стальной рабочей части на пакетную заготовку. Рабочие качества поковки улучшены закалкой. Другое кресало отковано из кричной заготовки с последующей сквозной цементацией.

Исследованные поковки изготовлены в основном из сырцовой стали и «обычного» железа. Использование твердого (фосфористого) железа фиксируется редко.

Подводя итоги аналитическому исследованию, следует отметить преобладание в коллекции из Мякинино-2 орудий, представляющих технологическую группу I. Учитывая при этом частое использование малоуглеродистой сырцовой стали, невысокое качество кузнечных операций, можно сделать вывод об изготовлении большинства исследованных предметов кузнецом-универсалом. Аналогичная картина наблюдается и при исследовании кузнечных изделий из Мякинино-1.

Территориальная и культурная близость обоих памятников дает нам право объединить синхронные материалы. Данные о распределении технологических схем изготовления ножей из Мякинино-1 и Мякинино-2 по хронологическим группам приведены в табл. 13. Домонгольский период представлен в основном материалами из Мякинино-1, золотоордынский — материалами из Мякинино-2.

Таблица 13. Хронологическое распределение технологических схем изготовления ножей из Мякинино-1 и -2 по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

Как явствует из приведенной таблицы, во все хронологические периоды на поселениях Мякинино-1 и -2 преобладали ножи, изготовленные по схемам технологической группы I. Доля сварных орудий увеличивается в период второй половины XIII–XIV в. Это увеличение происходит в основном за счет предметов, изготовленных по технологии косой боковой наварки. Следует отметить, что среди ножей с наварными лезвиями практически все были термообработаны. В целом результаты, полученные при металлографическом исследовании ножей из обоих селищ, коррелируются с анализами ножей из Московского Кремля, где увеличение количества изделий, относящихся к технологической группе II, также фиксируется с XIV в., что делает весьма вероятным вывод об изготовлении части железных предметов из Мякинино-2 московскими кузнецами.

Поселение Настасьино находится в 200 м к северу от д. Настасьино, на левом берегу небольшой речки Северки в 12 км от ее впадения в Москву-реку. Памятник расположен на второй террасе р. Северки, на естественном возвышении, образованном с востока оплывшим широким оврагом, по которому в древности протекал ручей, а с запада — небольшой ложбиной (Энговатова 2004: 5).

Судя по полученным в ходе раскопок данным, территория заселялась в эпоху бронзы, в раннем железном веке (VI в. до н. э. — II в. н. э.) и в эпоху средневековья (XIII–XV вв.).

Коллекция инвентаря из черного металла, найденного при раскопках селища Настасьино, насчитывает около 380 предметов. По функциональному назначению выделяются несколько групп: сельскохозяйственные орудия, бытовой инвентарь, оружие и снаряжение коня.

Металлографический анализ коллекции кузнечных изделий из Настасьина позволяет дать технико-технологическую характеристику кузнечной продукции (Терехова, Розанова 2004). Основу коллекции из Настасьина составляют ножи — универсальное орудие (40 экз.). Все найденные на селище ножи могут быть разделены по способу насада ручки на два вида: ножи с пластинчатой рукояткой и черенковые. Среди черенковых ножей выделяются несколько экземпляров с железными и медными обоймами у основания лезвия.

Кроме того, исследованию подверглись два сельскохозяйственных орудия — серп и коса.

Металлографическое исследование коллекции средневековых железных изделий из Настасьина показало, что при производстве использовались семь технологических схем: ковка изделий целиком из железа, целиком из стали, из пакетированной заготовки, с использованием приема цементации готового изделия, торцовая и косая наварки стального лезвия на железную основу, вварка стального лезвия в железную основу. Активно использовалась термическая обработка — практически все изделия, сталь которых по содержанию углерода могла принять термическую обработку, сохранили следы этой операции.

К ножам, изготовленным целиком из железа, относятся четыре экземпляра (рис. 48, ан. 10572, 10686, 10693, 10697). У всех лезвия обломаны; три ножа сохранили черенки длиной 4,5–5 см. У двух экземпляров (ан. 10572, 10697) лезвия сильно сточены, поэтому однозначно говорить, что они изначально были цельножелезными, не представляется возможным.

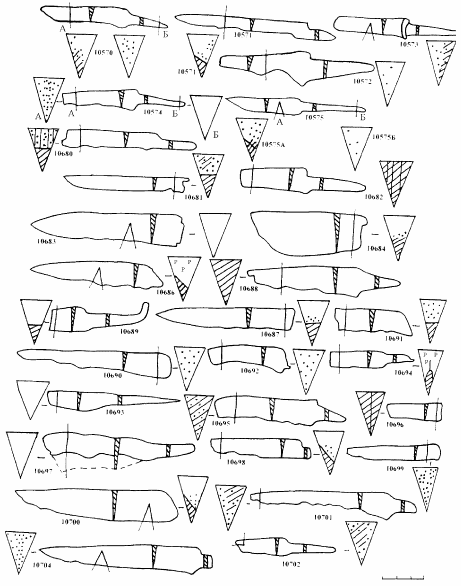

Рис. 48. Настасьино. Ножи XIII — начала XV вв. и технологические схемы их изготовления

К ножам, откованным целиком из стали, относятся 11 экземпляров. Все орудия представлены в обломках. Только один экземпляр (рис. 48, ан. 10714) целый; его длина 11,5 см, ширина лезвия у плоской рукояти с сохранившимися заклепками — 1,2 см.

Подавляющее большинство (9 экз.) выполнены из сырцовой, неравномерно науглероженной стали, полученной непосредственно в сыродутном горне (рис. 48, ан. 10574, 10690, 10692, 10695, 10699, 10701, 10702, 10704; рис. 49, ан. 10714). Содержание углерода колеблется от 0,1 до 0,6 %. На четырех предметах имеются следы термообработки (рис. 48, ан. 10573, 10695, 10701, 10702).

Среди ножей с цельностальными клинками выделяются два экземпляра (рис. 48, ан. 10688; рис. 49, ан. 10712), которые изготовлены из стали, специально полученной путем цементации железной заготовки. Из них один имеет пластинчатую рукоять, крепившуюся с помощью заклепок, другой — черешковую. Ножи подвергались термообработке — закалены в холодной воде.

Локальная цементация выявлена на шести экземплярах (рис. 48, ан. 10570, 10573, 10684; рис. 49, ан. 10705, 10709, 10711). Использовалась заготовка из малоуглеродистой стали. Затем лезвие было подвергнуто цементации. Заключительная операция — закалка в воде. Лишь структура одного экземпляра (ан. 10705) — сорбитообразный перлит — свидетельствует о том, что нож подвергся после закалки вторичному нагреву, скорее всего случайному. Хотя все шесть экземпляров представлены обломками, тем не менее обращает на себя внимание разнообразие их форм и размеров (рис. 48). Здесь присутствуют небольшие черенковые ножи (длина лезвия — 6–8 см, ширина — 1 см — ан. 10570, 10709), крупный черенковый нож (длина сохранившейся части лезвия — 11 см, ширина клинка у рукояти — 2 см, длина черенка — 5 см — ан. 10711). Черенковый нож (ан. 10573) имеет обоймицу из цветного металла, а другой (ан. 10705) — пластинчатую рукоять с сохранившейся заклепкой. Еще один нож (ан. 10684) имеет широкий клинок и выпуклое закругленное лезвие и, по-видимому, является специализированным орудием.

Из пакетированной заготовки отковано четыре ножа (рис. 48, ан. 10682, 10696; рис. 49, ан. 10707, 10710). Судя по сохранившимся экземплярам, по крайней мере три имели черенки. Заготовками для этих ножей послужили сваренные в блок две или несколько полос стали (возможно, использовался металлолом). Все клинки подверглись термообработке — закалены в холодной воде.

В технологии торцовой наварки на железную основу изготовлено семь ножей (рис. 48, ан. 10680, 10681, 10687, 10689, 10691; рис. 49, ан. 10703, 10708). Среди ножей, сохранивших форму, один имеет пластинчатую рукоять (ан. 10703), у двух черенок выделен уступами с двух сторон, у одного — со стороны спинки. Сталь, которая пошла на наварную полосу, специально получена путем цементации. Закалку сохранили все клинки. У ножа с пластинчатой рукоятью прослеживаются следы вторичного нагрева (структура — сорбитообразный перлит). Основой клинка трех ножей (ан. 10680, 10681, 10691) послужила сырцовая сталь с содержанием углерода 0,1–0,6 %. У одного ножа (ан. 10680) основа пакетированная, т. е. сваренная из нескольких полос стали. Клинки ножей закалены.

Технология косой наварки представлена на семи экземплярах (рис. 48, ан. 10571, 10575, 10683, 10698, 10700; рис. 49, ан. 10706, 10713). Ножи, относящиеся к этой технологической схеме, различаются способом выделения черенка и размерами клинка. Наименьшие размеры клинка (ан. 10575): длина — 5 см, ширина у черенка — 1 см; этот нож имеет черенок (длина — 4,2 см), с двух сторон выделенный уступами. Еще один целиком сохранившийся экземпляр (ан. 10571) имеет длину клинка 8,3 см при ширине у черенка 1 см. Наиболее крупные экземпляры (ан. 10683, 10700) имеют клинки длиной 9,5—10 см, при ширине у черенка 2 см. Черенки не сохранились, но, судя по оставшимся следам, они были выделены с двух сторон уступами. Два ножа (ан. 10706, 10713) имеют пластинчатую рукоять, не отделенную от клинка уступами. Окончательное оформление рукояти происходило с помощью заклепок, которые сохранились у одного экземпляра (ан. 10713).

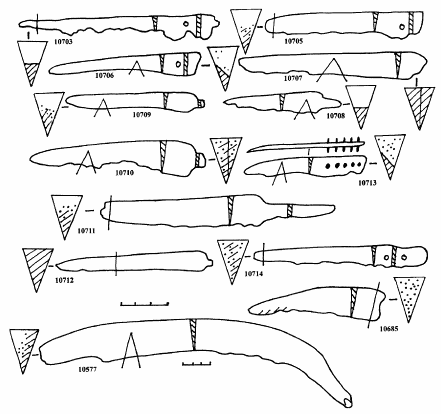

Рис. 49. Настасьино. Ножи, серп (ан. 10685) и коса-горбуша (ан. 10577) и технологические схемы их изготовления

Основу клинков этих ножей составляют либо железо (ан. 10571, 10683, 10698, 10700), либо сырцовая, неравномерно науглероженная сталь (ан. 10575, 10706, 10713). Использовалось железо разных сортов.

Сталь, которая пошла на рабочую часть, отличается высоким содержанием углерода, что характерно для специально полученной цементованной стали.

На одном экземпляре представлена технология вварки стальной полосы в железную основу с последующей термообработкой (рис. 48, ан. 10694). Клинок ножа обломан, черенок выделен мелкими нечеткими уступами. На основу клинка пошло твердое железо, на лезвие — цементованная качественная сталь; термообработка — закалка с отпуском. Не исключено, что отпуск произошел случайно, во время вторичного попадания ножа в огонь.

Помимо ножей исследованы серп и коса. От серпа сохранился лишь небольшой фрагмент — острие (длина 9 см), на котором заметны насечки (рис. 49, ан. 10685). Как показало микроскопическое исследование, серп откован из неравномерно науглероженной стали с содержанием углерода 0,1–0,8 %. Структура феррита имеет дендритное строение за счет повышенного содержания фосфора (ликвации). С этим же связана высокая микротвердость структурных составляющих (254–297 кг/мм2). Термической обработке орудие не подвергалось, но по своим техническим характеристикам металл вполне отвечал функциональному назначению.

Коса-горбуша (рис. 49, ан. 10577) по размерам (длина сохранившегося полотна — 27 см, утрачен лишь самый кончик, ширина — 3 см, длина черенка — 7,5 см) и по форме относится к южному типу, для которого характерны широкое лезвие и укороченная черенковая часть (Колчин 1959: 96). Как показало микроскопическое исследование, коса откована из мягкого железа (микротвердость феррита — 110–116 кг/мм2) и затем подвергнута односторонней цементации. Заключительная операция — закалка в холодной воде.

Таким образом, на основании проведенного металлографического исследования установлено, что при изготовлении изделий из Настасьина средневековые кузнецы использовали различные виды поделочного материала: железо разных сортов, сырцовую и цементованную сталь. Железо характеризуется различными показателями микротвердости феррита: от низких — 86,9—143 кг/мм2(мягкое железо), до высоких — 236–322 кг/мм2(твердое железо), сравнимых с показателями качественной стали. Это может служить косвенным указанием на использование различных сырьевых источников. Сталь употреблялась как сырцовая, полученная непосредственно в металлургическом горне, так и цементованная, полученная при науглероживании железной заготовки. Набор технологических схем, применявшихся при изготовлении изделий, был также разнообразен. При этом следует отметить, что технологические схемы не привязаны к определенной форме ножа, что хорошо видно на примере ножей с пластинчатыми рукоятями. Как было показано, подобные изделия изготавливались в разных технологиях: целиком из сырцовой стали, целиком из качественной цементованной стали, с использованием приемов цементации, а также с применением торцовой и косой наварки.

Кузнечные операции, особенно сварные работы, произведены качественно: следы перегрева или пережога металла, а также недогрева отсутствуют. Сварочные швы тонкие, чистые, т. е. сварка производилась при правильно выбранном температурном режиме.

Все сказанное свидетельствует о том, что мы имеем дело с продукцией квалифицированных мастеров, хорошо владевших навыками кузнечного искусства.

Распределение исследованных ножей по двум технологическим группам свидетельствует о преобладании изделий технологической группы I (25 экз.). В этом плане коллекция ножей из селища Настасьино вписывается в южные кузнечные традиции. Вместе с тем следует отметить достаточно высокую долю сварных поковок — к технологической группе II относятся 15 предметов. Значительная доля сварных изделий указывает на присутствие здесь продукции городских ремесленников, которая могла поступать из таких ближайших городских центров, как Коломна, Москва.

В последние годы на территории Куликова поля развернулись широкие междисциплинарные исследования. Одной из основных задач этих исследований является изучение истории заселения и хозяйственного освоения этой территории. Археологические исследования средневековых памятников позволили получить обширный материал для постановки вопроса о кузнечном ремесле в рассматриваемом регионе. Кроме большого количества найденных на памятниках предметов из железа и стали, здесь открыты и в разной степени изучены 22 археологических объекта конца XII — середины XIV в., содержащие остатки металлургического производства и первичной обработки железа (Гоняный, Наумов 1992: 30). Следует отметить факт интенсивного развития металлургического производства на Куликовом поле в XIV в. Феноменальность этого явления заключается прежде всего в том, что производство железа в это время, по подсчетам А. Н. Наумова, в несколько раз превышает собственные потребности местного населения (Наумов 2006).

Для изучения специфики кузнечной технологии привлекаются материалы двух селищ середины XIV в. — Грязновка-2 и Бучалки. На первом из этих памятников открыты остатки металлургического и, вероятно, металлообрабатывающего производств.

Памятники открыты в 1991 г. работами Верхне-Донской археологической экспедиции (Гоняный, Кац, Наумов 1997: 72). Выбор коллекции именно этих памятников для археометаллографического исследования обусловлен следующими факторами. Поселения имеют сравнительно узкую датировку — середина (возможно, 40—60-е гг.) XIV в., т. е. непосредственно предшествуют Куликовской битве. При археологических работах на селище Грязновка-2 был локализован участок, на котором концентрировались остатки кузнечного и железоделательного производства. По мнению авторов раскопок, сыродутный горн, исследованный на поселении, был наземного типа и мог достигать высоты 1 м (Гоняный, Кац, Наумов 1997: 72). Рядом с производственным сооружением располагались скопления шлаков, металлического лома и отходов металлургического производства. Культурный слой был насыщен шлаками, углем, кусками глиняной обмазки, железной руды, обломками глиняных сопел, металлическим ломом в виде обрубков пластин, прутков, проволоки различного диаметра, обломков гвоздей, ножей и т. п. Находки на поселении Грязновка-2 документируют полный цикл процесса получения железа и изготовления предметов из него. Как будет показано ниже, местные мастера не ограничивались производством черного металла, но и изготавливали из него некоторые категории орудий.

Для исследования из коллекции селища Грязновка-2 было отобрано 44 поковки: 31 нож, серп, лезвие топора, гвоздь, две крицы, полуфабрикат и семь заготовок. Коллекция предметов из поселения Бучалки составляет 17 экземпляров: 15 ножей, лезвие топора и заготовку. Ножи в большинстве случаев представлены обломками, поэтому говорить об их типах и размерах невозможно. Положительным моментом проведенного исследования было то, что изучены практически все изделия из черного металла, пригодные для металлографического анализа.

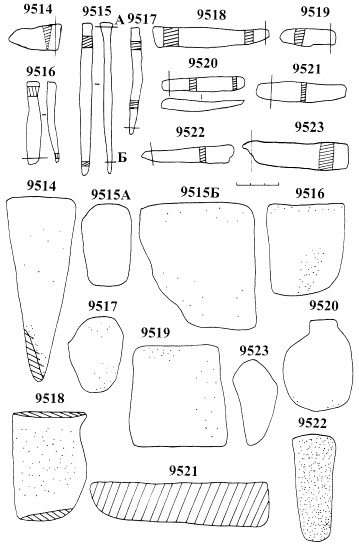

Рис. 50. Грязновка-4. Кузнечные полуфабрикаты и заготовки

Из коллекции предметов, непосредственно связанных с металлургическим производством, металлографически исследованы два фрагмента криц. На шлифе одной из них обнаружена структура феррита, насыщенного шлаковыми включениями. В металле встречаются незаваренные поры. В шлаковых включениях видны восстановившиеся зерна железа, что свидетельствует о значительных потерях металла при восстановлении его из руды. Данный предмет можно определить как горновую крицу — продукт металлургического сыродутного процесса, не подвергавшийся механическому воздействию (Терехова и др. 1997: 18). Другая крица прошла предварительную проковку: поры и крупные шлаки в металле отсутствуют. Структура металла — феррит и феррит с перлитом (содержание углерода — до 0,3 %). Крица имеет следы надруба — приема, применявшегося для контроля над качеством полученного металла (Колчин 1953: 43).

К артефактам, связанным с кузнечным ремеслом, относятся полуфабрикаты и заготовки. Полуфабрикат — продукт заключительной стадии обработки крицы. Он представляет монолитную массу металла, пригодную для ковки заготовок (Терехова и др. 1997: 19). Исследованный полуфабрикат (рис. 50, ан. 9523) имеет форму бруска подпрямоугольного сечения размерами 7,5?2?1 см. Анализ показал, что полуфабрикат откован из сыродутного железа: структура феррита с микротвердостью 135–170 кг/мм2.

Следующую ступень обработки черного металла отражают заготовки, которые представляют собой продукт начальной стадии технологического процесса изготовления кузнечного изделия (Терехова и др. 1997: 19). Большинство исследованных предметов, судя по форме и размерам, являлись заготовками ножей. Материалом одной поковки (рис. 50, ан. 9520) было кричное железо (структура феррита). Три других (рис. 50, ан. 9515, 9516, 9519) откованы из сырцовой стали с содержанием углерода до 0,3–0,4 %. Качество ковки металла удовлетворительное: пустоты и крупные бесформенные шлаки отсутствуют. На образце № 9522 обнаружена ферритоперлитная мелкодисперсная структура (цементованная сталь). Содержание углерода у этой заготовки составляет 0,6–0,7 %. Другая стальная заготовка (рис. 50, ан. 9521) была подвергнута резкой закалке (структура мартенсита).

Сложная схема обнаружена на образце № 9518. У этой заготовки на основу из сырцовой стали (содержание углерода — до 0,3–0,4 %) наварены тонкие стальные пластины. Эта заготовка также подверглась резкой закалке. На одном конце заготовки отчетливо видны следы отруба: прежде чем откоготовки отчетливо видны следы отруба: прежде чем отковать необходимый предмет, кузнец отрубал от заготовки часть нужной длины.

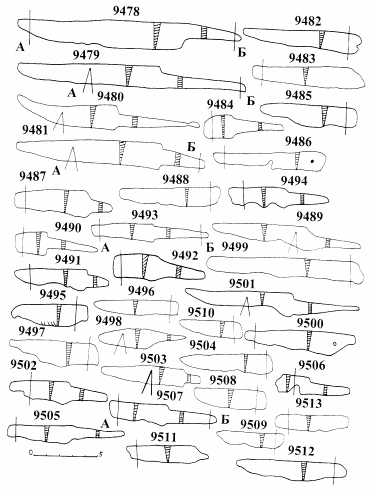

Исследованные ножи разнообразны по размерам (рис. 51). Отметим сапожный раскроечный нож (ан. 9480) и три столовых ножа с пластинчатым черенком и штифтами для крепления рукоятки (ан. 9482, 9486, 9500).

Рис. 51. Грязновка-4, Бучалки. Ножи второй половины XIV в.

Металлографическое исследование ножей из поселений Куликова поля выявило широкий спектр технологических схем. В коллекции присутствуют почти все технологии, за исключением трехслойного пакета и вварки.

В исследованной коллекции обнаружены четыре цельножелезных ножа (ан. 9478, 9510, 9936, 9944) (рис. 52). Интересно отметить, что ножи этой технологической группы откованы из разных сортов железа. В отличие от остальных экземпляров нож № 9510 откован из металла с повышенным содержанием фосфора. Вполне возможно, что в данном случае имеет место преднамеренный выбор в качестве сырья фосфористого железа.

Наиболее многочисленной оказалась группа ножей, откованных из сырцовой стали, — 15 экз. (рис. 52). Сырцовая сталь не отличалась высоким качеством: как правило, она была низкоуглеродистой, а распределение углерода в ней неравномерно. У большинства орудий содержание углерода не превышает 0,3–0,4 %. Лишь на шлифе № 9497 на отдельных участках оно доходило до 0,6–0,7 %. Три изделия этой группы термообработаны (ан. 9491, 9505, 9511).

Выше по качеству были ножи, откованные из цементованной (специально полученной) стали (рис. 52). Их всего три (ан. 9492, 9504, 9941). Сталь всех орудий хорошо прокована: шлаки в металле мелкие, изредка средние, преобладают округлые формы шлаковых включений. Рабочие качества ножа № 9492 улучшены локальной резкой закалкой лезвия (термообработке подверглась лишь узкая режущая кромка).

У трех орудий рабочие свойства были улучшены химикотермической обработкой (рис. 52, ан. 9485, 9494, 9512). Как известно, этот технологический прием сравнительно редко встречается среди средневековых кузнечных поковок из-за продолжительного времени, требуемого для образования достаточно глубоко науглероженного слоя. Все же на некоторых памятниках орудия с цементированными лезвиями составляют значительную часть. Например, в Старой Рязани доля таких орудий составляла 14 % (Толмачева 1983: 257).

Микроструктуры пяти ножей (рис. 52, ан. 9479, 9487, 9488, 9947, 9948) позволяют говорить о том, что при их изготовлении был использован металлолом (перековка сломанных изделий). Сварные швы, обнаруженные на шлифах, носят хаотичный характер. Содержание углерода на стальных участках доходит до 0,3–0,4 %. Нож 9479 подвергся термообработке.

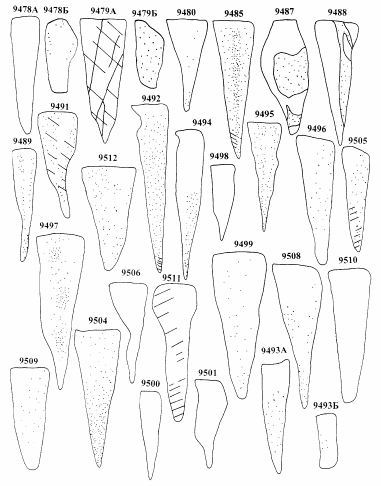

Рис. 52. Грязновка-4, Бучалки. Ножи. Технологические схемы, входящие в технологическую группу I

Сварные технологии в исследованной коллекции представлены различными вариантами наварки: торцовой, косой боковой и V-образной (рис. 53).

Рис. 53. Грязновка-4, Бучалки. Ножи. Технологические схемы, входящие в технологическую группу II

Торцовая наварка обнаружена на трех ножах (ан. 9482, 9502, 9942). Нож № 9482 по типу относится к столовым ножам с пластинчатыми черенками. Основа орудия — сырцовая сталь с содержанием углерода до 0,3 %. На лезвии — цементованная сталь с гомогенным распределением углерода (0,7 %). Сварка проведена на высоком уровне. У двух других ножей (ан. 9502, 9942) сварка выполнена намного хуже: сварной шов представлен цепочкой шлаков. Оба изделия подверглись термообработке: нож № 9502 — резкой закалке, а нож № 9942 — мягкой закалке.

Двумя экземплярами представлена технологическая схема V-образной наварки (ан. 9503, 9940). Металл ножа № 9503 тщательно прокован. Сварка проведена на высоком уровне. Заключительной операцией была резкая закалка. Качество ножа из Бучалок (ан. 9940) намного хуже: на лезвие наварена сырцовая сталь с содержанием углерода около 0,2 %.

Наиболее представительной схемой среди сварных технологий оказалась косая боковая наварка. Она обнаружена на 12 ножах. Термообработка не выявлена только на двух экземплярах (ан. 9484, 9935). Основным видом термообработки в этой технологической группе была резкая закалка. Исключение составляют два образца (ан. 9483, 9490), на которых обнаружены структуры, позволяющие говорить о высоком отпуске орудий. Следует, однако, заметить, что отпуск мог произойти и непреднамеренно, например при попадании предметов в огонь пожара. Основой ножей могли служить как железо (ан. 9483, 9507, 9513; причем в одном случае — ан. 9507 — это было фосфористое железо), так и сырцовая сталь (ан. 9481, 9486, 9490), и даже пакетированная заготовка.

Нетрудно заметить, что среди исследованных ножей преобладают орудия, относящиеся к технологической группе I (более 60 % всех исследованных ножей). Основной при этом была технология выковки предмета из сырцовой стали (около 40 % исследованных ножей). Доля термообработанных ножей среди группы I незначительна — 6 экземпляров (при этом сталь 11 незакаленных ножей по содержанию углерода вполне могла принять термообработку).

Среди ножей технологической группы II из поселений Куликова поля, как уже отмечалось выше, большую долю составляют ножи с косой боковой наваркой лезвия (26 % от общего числа исследованных ножей). Следует отметить высокое качество изготовления этих предметов. Практически все орудия, имевшие наварные лезвия, были термообработаны. Именно в этой технологии изготовлен столовый нож с пластинчатым черенком и штифтами для крепления рукоятки. Этот тип ножей происходит из Западной Европы (Knives and scabbards 1987: 92, pl. 63; Беленькая, Розанова 1988: 21). Но, попадая в Россию, он быстро становится «модным» и фиксируется в коллекциях, даже весьма удаленных от торговых центров памятников.

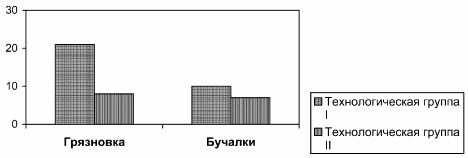

Итак, можно констатировать явное преобладание изделий технологической группы I в коллекции из поселений Грязновка-2 и Бучалки (табл. 14). При этом в каждом технологической группе есть своя доминирующая схема: выковка орудий из сырцовой стали в группе I и косая боковая наварка в группе II. Вполне допустимо, что большинство ножей группы I было продукцией местных кузнецов. Узкий рынок сбыта, малочисленность мастеров, отсутствие достаточно прочных производственных связей препятствовало развитию местного кузнечного ремесла и сохраняло его в рамках общинного производства. Ножи же, изготовленные в сварных конструкциях, являлись по большей части продукцией городских центров. Отметим, что мастера из поселения Грязновка-2 почти полностью удовлетворяли потребности округи в кузнечной продукции, в то время как продукция из городских центров представлена престижными кузнечными поковками (например, столовые ножи) и изделиями более высокого качества. Но доля привозных изделий в быту жителей поселения была невелика.

Таблица 14. Количественное соотношение технологических групп по материалам из памятников Куликова поля

Из орудий труда были исследованы серп и лезвие топора. Серп (ан. 9495) сохранил лишь небольшую часть лезвия. Предмет атрибутирован по наличию насечек на лезвии. Серп откован из стальной заготовки. Особенностью изготовления этого орудия была повышенная температура при проведении ковки.

Тело топора (ан. 9514) отковано из кричного железа, а стальное лезвие приварено по способу косой боковой наварки. Заключительной операцией по улучшению рабочих свойств орудия была резкая закалка.

Подводя итог археометаллографическому изучению кузнечной продукции из поселений золотоордынского времени на Куликовом поле, можно сделать следующие выводы. Среди артефактов выявлены продукты железоделательного производства (горновая и товарная крицы, полуфабрикат, заготовки). Это дает основание говорить как о местном железодобывающем, так и о железообрабатывающем производстве. Основными материалами для кузнеца служили сырцовая сталь и, в меньшей степени, кричное железо. Качество первичной обработки металла можно признать вполне удовлетворительным. Не исключено, что мастера могли различать «простое» и фосфористое железо. Основной операцией по изготовлению орудий труда была свободная ручная ковка. Технологическая сварка, термо— и химико-термическая обработки применялись редко. Местные кузнецы практически полностью удовлетворяли потребности общины в предметах из черного металла. В то же время к жителям поселений поступала кузнечная продукция (правда, в ограниченном количестве) из развитых кузнечных центров. Это касается прежде всего ножей с наварными стальными лезвиями.

Для сравнения с кузнечным ремеслом домонгольского времени используются материалы из памятника Куликовка-4. Памятник расположен на пологом склоне первой надпойменной террасы и высокой пойме левого берега р. Дон в районе исторического Куликова поля. В 1986, 1991 и 1999 гг. на нем проведен сбор вещевого материала с применением геофизических методов по методике, разработанной в Тульской археологической экспедиции. По материалам керамического комплекса и индивидуальным находкам памятник датируется концом XII — первой половиной XIII в. (Гоняный, Кац, Наумов 2000). Археометаллографические данные приведены в таблице.

Как видно из таблицы 15, существенных изменений в технике железообработки золотоордынского периода по сравнению с предыдущим временем на поселениях Куликова поля не происходит. Все также преобладает изготовление орудий из сырцовой стали. В золотоордынский период исчезают ножи, изготовленные по технологическим схемам трехслойного пакета и вварки. Но это является отражением общерусского развития кузнечной техники, когда эти технологии выходят из употребления во второй половине XII в. Среди сварных конструкций лидирующую роль в золотоордынское время играет технологическая схема косой наварки, что фиксируется на многих памятниках этого времени. Таким образом, на окраинных сельских памятниках в золотоордынское время не происходит существенных изменений в технике кузнечного ремесла.

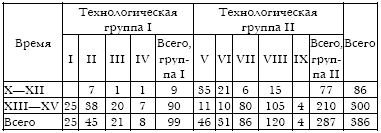

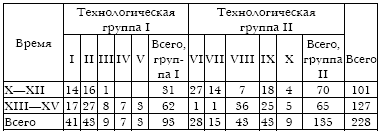

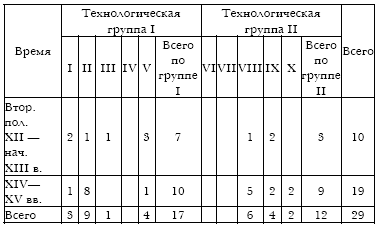

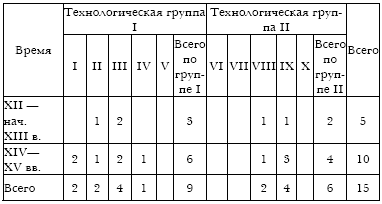

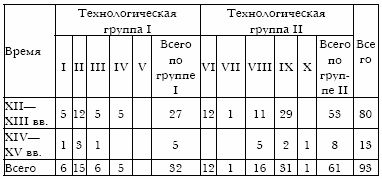

Таблица 15. Распределение исследованных ножей из памятников Куликова поля по технологическим группам: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

На основании аналитических данных, полученных нами при исследовании кузнечной продукции древнерусских памятников различного типа — стольные города (Новгород, Псков, Тверь, Москва), «малые» города (Звенигород, Коломна, Торжок, Серенск, Ростиславль, Изборская крепость), сельские поселения (Мякинино, Настасьино, Грязновка, Бучалки) — были выявлены технико-технологические особенности кузнечного ремесла, характерные для XIII–XV вв.

Переходя к сравнительному анализу обобщенных аналитических данных, напомним, что мы используем в своих построениях соотношение двух технологических групп. Группа I включает технологические схемы, связанные с изготовлением цельнометаллических изделий (железо, сталь) и использованием пакетированных заготовок. Эти схемы уходят своими корнями в эпоху раннего железа. Группа II включает технологические схемы, основанные на сварных конструкциях (технологическая сварка железа со сталью с выходом последней на рабочую часть), которые широко распространяются в древнерусскую эпоху.

Из анализа соотношения двух технологических групп в золотоордынский период по материалам различных центров явствует, что такие центры, как Новгород, Псков, Тверь характеризуются преобладанием технологической группы II. Несомненно, что это связано с продолжением традиций предшествующего времени, которые мы наблюдаем в материалах Новгорода и Пскова XII вв. (рис. 54). К этим центрам примыкает и Тверь, кузнечное ремесло которой развивалось в традициях, характерных для Северной Руси.

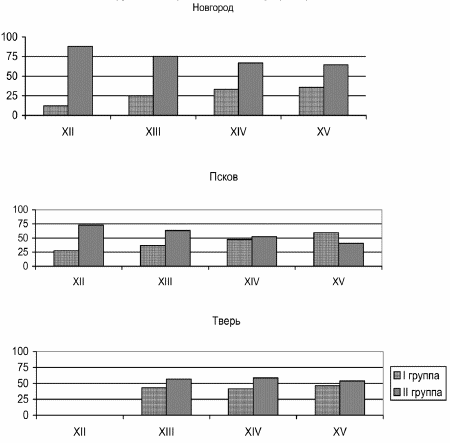

Рис. 54. Хронологическое распределение технологических групп по материалам Новгорода, Пскова и Твери в золотоордынский период

Иную картину демонстрирует Москва. Хотя Москва возникает как форпост Владимиро-Суздальского княжества, кузнечество которого развивалось в северных традициях, в практике московских кузнецов на начальном этапе (XII–XIII вв.) сильны были южные производственные традиции (технологическая группа I). Объяснение этому можно найти в исторических свидетельствах о притоке в Москву населения из южнорусских земель. Как отмечал В. О. Ключевский, «Москва возникла на рубеже между юго-западной, днепровской, и северо-восточной, волжской, Русью. Это был первый край, в который попадали колонисты с юго-запада…» Этот процесс особенно активизировался после разгрома южнорусских княжеств татаро-монголами. «С конца XIII в., еще прежде, чем город Москва начинает играть заметную роль в судьбе северной Руси, в него со всех сторон собираются знатные служилые люди из Мурома, Нижнего, Ростова, Смоленска, Чернигова, даже из Киева и с Волыни. Так, еще к князю Юрию Даниловичу приехал на службу из Киева знатный боярин Родион и привел с собой целый свой двор в 1700 человек» [курсив наш] (Ключевский 1957: 9—10). Аналогичная картина — преобладание южных производственных традиций — наблюдалась и при анализе материалов из Ярополча Залесского, памятника Владимиро-Суздальской земли (Хомутова 1978).

Материалы Новгорода, Пскова и Твери, имеющие четкие хронологические рубежи, позволяют проследить динамику соотношения двух технологических групп по столетиям (рис. 54).

Стабильно развивающееся ремесло Новгорода демонстрирует постоянное доминирование технологической групппы II. Представленные на рис. 54 гистограммы, относящиеся к XII и XIII вв., показывают непрерывность в развитии кузнечного ремесла Новгорода. Некоторое увеличение доли технологической группы I, возможно, связано с появлением здесь носителей южнорусских производственных традиций — выходцев из разоренных татаро-монголами земель. В последующие века указанная тенденция продолжает развиваться, т. е. доля технологической группы I продолжает расти.

Аналогичная картина выявляется и по материалам XII и XIII вв. из Пскова: здесь также наблюдается увеличение доли технологической группы I, но в Пскове эта тенденция проявляется более динамично.

Рис. 55. Динамика роста наварных технологических схем среди орудий технологической группы II в золотоордынский период

В отличие от Новгорода и Пскова Тверь подвергалась постоянным разрушениям со стороны татаро-монголов. Несмотря на это, технико-технологический стереотип кузнечного ремесла Твери демонстрирует стабильность: на протяжении трех столетий наблюдается доминирование технологической группы II. Тенденция к росту технологической группы I, прослеженная на материалах Новгорода и Пскова, в кузнечестве Твери, по крайней мере до XV в., развития не получила. Это, по всей видимости, можно объяснить тем, что состав населения города не менялся. Ремесленные традиции консервируются.

Чтобы проверить полученные нами выводы на других примерах, обратимся к анализу динамики наиболее показательной в технологической группе II схемы наварки. Появляясь в единичных экземплярах еще в X в., в XII в. эта технология занимает заметное место в кузнечном ремесле Древней Руси. Как показывают наши данные, в последующие столетия (XIII–XV вв.) наварная технология занимает ведущее положение (рис. 55). Причем этот процесс происходит как на памятниках, подвергавшихся татаро-монгольским набегам (Тверь), так и избежавших их (Новгород, Псков). Сложность наварной технологии, предполагающая знания свойств материалов, температурных режимов сварки разнородных сортов черного металла, разнообразных флюсов, последовательности кузнечных операций и т. д., обуславливала необходимость передачи знаний от мастера к ученику, т. е. существование института ученичества. Естественно было бы предположить, что в деструктивных условиях татаро-монгольского ига (разрушение городской инфраструктуры, увод в полон мастеров, нарушение торговых связей и т. п.) произойдет регресс кузнечной техники. Однако мы этого не наблюдаем. Более того, тенденция в древнерусском кузнечном ремесле, наметившаяся в домонгольское время (рост числа изделий, изготовленных в наварной технологии), получает дальнейшее развитие (рис. 55). Объяснить этот факт можно тем, что к середине XIII в. технология наварки уже прочно закрепилась в виде устойчивой традиции в древнерусском кузнечном ремесле. Носители этой традиции сумели не только сохранить ее, но и передать следующим поколениям мастеров.

Сохранение производственных традиций наблюдается и на материалах малых городов (Коломна, Ростиславль Рязанский, Торжок, Серенск, Изборск). В этом плане показательна ситуация Серенска, где смена приоритетов в кузнечном ремесле происходит до разорения города татаро-монголами, и после восстановления Серенска мастера продолжают работать в традициях, сложившихся в начале XIII в.

Преобладание технологической группы I наблюдается в рассматриваемый период на материалах сельских памятников. Связано это, по всей видимости, с характером самого деревенского кузнечества, предполагающего работу кузнеца-универсала, не использовавшего в своей практике сложных технологических приемов. Продукция, изготовленная по схемам технологической группы II, поступала на сельские поселения, главным образом, из городских ремесленных центров.

Таким образом, приведенные данные распределения проанализированных нами материалов, и в первую очередь это относится к XII и XIII вв., свидетельствуют о том, что в железообрабатывающем производстве разрыва традиций, который можно было бы предполагать в результате татаро-монгольского нашествия, не наблюдается.

Однако надо признать, что в общеэкономическом плане татаро-монгольское иго существенно замедлило развитие металлургической отрасли. Это особенно очевидно на фоне бурно развивающейся черной металлургии Западной Европы, где уже в XV в. увеличение размеров домниц и внедрение механического привода позволили увеличить объем криц до 100–150 кг и перейти к целенаправленному получению чугуна (Беккерт 1988).

Примечания:

1

При хронологическом распределении технологических схем мы имеем в виду только технологию производства ножей как наиболее показательный фактор.

2

В таблице использованы материалы Б. А. Колчина (1953), Г. А. Вознесенской (1996), Л. С. Розановой (1997) и Т. Ю. Закуриной (2000а), а также материалы из архива кабинета металлографии Лаборатории естественнонаучных методов ИА РАН.

3

Выражаем благодарность начальнику Подмосковной экспедиции ИА РАН А. В. Энговатовой и автору раскопок В. Ю. Ковалю, предоставившим материалы для металлографического исследования.
