  • Глава 1

    ПРИЕМ КАБЕЛЬНЫХ И ЭФИРНЫХ ТЕЛЕКАНАЛОВ

    Наверное, у каждого человека сегодня есть дома телевизор, а чаще их даже несколько. Многие любят смотреть телепередачи, сидя в кресле, расслабляясь после рабочего дня. Примерно у половины владельцев телевизоров дома есть еще и компьютер, на котором они любят поиграть в игры в свободное время, посмотреть фильм или послушать музыку. Рано или поздно многие пользователи задумываются, нельзя ли как-нибудь объединить эти устройства воедино, чтобы расширить функциональность своего компьютера и получить от него еще больше удовольствия и пользы.

    Причины для этого могут быть разные.

    В доме один телевизор, и периодически возникают споры о том, что и когда смотреть. Ведь кто-то может захотеть увидеть фильм в то время, когда другой член семьи смотрит новости. Почему бы не сделать компьютер вторым телевизором и раз и навсегда не решить эти споры?

    По разным каналам в одно и то же время показывают очень интересные для пользователя передачи. Но посмотреть их обе, естественно, невозможно. С помощью компьютера можно смотреть одну программу, а вторую записать на винчестер, чтобы посмотреть ее в другое время.

    Многие уже привыкли к своему рабочему месту за компьютером и очень не хотят вставать с него, чтобы посмотреть фильм по телевизору. Почему бы не смотреть этот же фильм на компьютере?

    Человек будет отсутствовать дома, когда будут показывать его любимый фильм или матч с участием любимой команды, – можно указать компьютеру записать нужную передачу во время ее показа, а просмотреть – когда появится свободное время.

    Дома есть кассетный видеомагнитофон и много хороших записей на пленке, и хотелось бы перевести все это добро в цифровой формат. С помощью ТВ-тюнера можно получить качественные цифровые копии материалов.

    Надеюсь, приведенных причин достаточно, чтобы убедить вас в полезности добавления функций телевизора в компьютер.

    Разновидности ТВ-тюнеров

    Компьютер сегодня стал не только рабочим инструментом, помогающим в повседневной жизни, но и развлекательным центром, позволяющим расслабиться в часы отдыха. Почему бы не добавить ко всем развлекательно-образовательным функциям компьютера еще и просмотр телевизионных передач.

    Сделать это можно несколькими способами. Самый распространенный сегодня – вставить в компьютер специальное устройство для приема и декодирования сигнала кабельного ТВ – ТВ-тюнер. Также можно использовать DVB-карты для приема спутникового телевидения (см. главу 3).

    ТВ-тюнер просто подключается к компьютеру, после чего настраивается программное обеспечение для работы с телевизионными каналами, и можно наслаждаться просмотром. Итак, вы решили, что ТВ-тюнер – вещь в хозяйстве нужная и следует его приобрести. Тут же возникает вопрос: «А чем тюнеры отличаются друг от друга?» Запросы у пользователей разные, поэтому на рынке можно найти довольно большое разнообразие тюнеров для просмотра кабельного телевидения. Порой неподготовленный пользователь даже может запутаться во всем этом многообразии, но, прочитав эту книгу, точно будет знать, что ему нужно.

    Все устройства для приема и декодирования сигнала кабельного ТВ можно разделить на две большие группы: внутренние и внешние, представители каждой из которых имеют свои достоинства и недостатки.

    Внешние ТВ-тюнеры

    Внешние тюнеры характеризуются тем, что изготавливаются в отдельном корпусе, а не в виде платы, и выглядят более эстетично, чем набор микросхем, припаянных к плате. Тюнеры этого типа могут подключаться к компьютеру или напрямую к монитору.

    Все современные тюнеры, подключающиеся к компьютеру, используют интерфейс USB для передачи цифровых данных. Скорости передачи информации протокола USB достаточно для транспортировки высококачественного телевизионного изображения, поэтому беспокоиться о «затормаживании» видео не нужно. Подобные тюнеры требуют установки специальных драйверов для корректной работы, а смотреть с их помощью телевизионные программы можно только при включенном компьютере.

    Внешние ТВ-тюнеры второго типа лишены этих недостатков, то есть можно смотреть телевизионные программы, не включая компьютера и не устанавливая вообще никакого дополнительного программного обеспечения, именно поэтому их часто называют автономными ТВ-тюнерами. Они подключаются напрямую к монитору и выводят изображения на него, минуя системный блок. Преимущество тюнеров этого типа – возможность смотреть программы без включения персонального компьютера, так как изображение на мониторе появится при включенном тюнере. Таким образом, нет необходимости включать компьютер, чтобы посмотреть телевизор, потому как телевизором становится монитор.

    Один из представителей таких устройств – ТВ-тюнер Compro Video-Mate V600 (рис. 1.1) компании Compro Technology, завоевавший награду «Лучший выбор» на выставке COMPUTEX TAIPEI 2007.


    Рис. 1.1. Автономный ТВ-тюнер Compro VideoMate V600


    Среди особенностей этого тюнера следует отметить отдельный процессор для разделения каналов яркости и цвета, предназначенный для повышения качества телевизионного сигнала. Данная модель тюнера может выводить изображение с максимальным разрешением 1680 x 1050 точек, что, согласитесь, совсем немало. Также присутствует профессиональная система подавления шумов, которая обеспечивает кристально чистое и четкое изображение даже в местах с неуверенным приемом сигнала. Тюнер можно установить на специальную подставку, оборудованную аналоговыми видеовходами для подключения сторонних источников видеосигнала, например DVD-проигрывателя, VHS-магнитофона или игровой приставки. Средняя цена на данное устройство в российских интернет-магазинах на момент написания книги составляла $105.

    Еще один представитель подобных устройств – модель AVerTV Box7 Live (рис. 1.2) известного производителя ТВ-тюнеров – компании AverMedia.


    Рис. 1.2. ТВ-тюнер AVerTV Box7 Live


    AVerTV Box7 Live – это добротный и недорогой автономный тюнер, обеспечивающий хорошее качество изображения и звука, его цена в интернет-магазинах варьируется в диапазоне $102–110. Тюнер поддерживает разрешение экрана до 1280 x 1024 точек и частоту обновления в диапазоне 50–75 Гц, благодаря чему он работает практически с любыми типами мониторов, как жидкокристаллических, так и электронно-лучевых. Кроме того, в тюнере присутствуют система защиты от наводок от системного блока и профессиональные фильтры изображения, что, безусловно, выводит качество изображения на более высокий уровень. Также в тюнере есть входы для подключения дополнительных устройств.

    Итак, полезность такого вида тюнеров очевидна: не нужно вскрывать системный блок и устанавливать плату – достаточно подключить устройство к монитору и ТВ-кабелю. Переподключение к другому компьютеру также занимает пару минут. Включать компьютер при использовании такого тюнера не нужно, что также избавляет от лишних неудобств вроде шума вентиляторов системного блока. Если тюнер обладает функцией «картинка в картинке», то можно одновременно смотреть телевизор и работать на компьютере, причем на производительности машины просмотр ТВ никак не скажется.

    К недостаткам автономных ТВ-тюнеров можно отнести их меньшую функциональность и меньшую гибкость в настройках. Например, если просмотром телепрограмм управляет компьютер, то с помощью специального программного обеспечения можно изменить функциональность устройства, а также настроить многие параметры по желанию пользователя. В случае с автономными тюнерами можно использовать только программу, «зашитую» в память устройства. Функциональность и гибкость таких программ ниже, чем у тюнеров, встраиваемых в компьютер.

    Разберемся, как автономные тюнеры подключаются к компьютеру. Как правило, набор выходов для подключения стандартный и может немного отличаться в зависимости от производителя и модели тюнера (рис. 1.3).

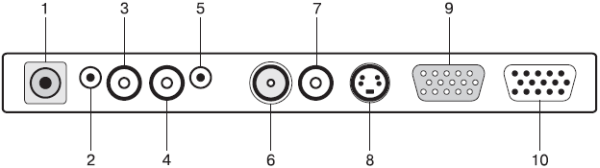

    Рис. 1.3. Панель для сопряжения с внешними устройствами

    citeПРИМЕЧАНИЕ

    citeНа рисунке представлена стандартная панель ТВ-тюнера для сопряжения с внешними устройствами. У любой другой конкретной модели выходы могут быть расположены в другом порядке.

    Панель ТВ-тюнера содержит следующие выходы.

    1. DC IN – разъем для подключения питания. Обычно ТВ-тюнеры подключаются через внешний блок питания, который служит для преобразования напряжения 220 В от сети в напряжение, нужное тюнеру (обычно это 12 В).

    2. LINE IN – линейный вход аудио, используется для подключения к звуковой карте компьютера.

    3. L AUDIO INPUT – аудиовход левого канала.

    4. R AUDIO INPUT – аудиовход правого канала. Эти два входа используются для захвата звука с внешних устройств, например с DVD-проигрывателя или игровой приставки.

    5. LINE OUT – линейный выход аудио, используется для подключения к внешнему усилителю звука или акустической системе.

    6. ANTENNA IN – вход кабеля телевизионной антенны, по которому передается телевизионный сигнал.

    7. VIDEO INPUT – вход для захвата видео с внешних устройств, например с видеомагнитофона или игровой приставки.

    8. S-VIDEO INPUT – вход для захвата видео в формате S-Video. В данном случае взаимовлияние сигналов яркости и цветности сведено к минимуму, поэтому подключение по входу сигнала S-Video обеспечивает более высокое качество изображения, чем по композитному входу.

    9. VGA OUTPUT – выход видео для подключения к монитору.

    10. VGA INPUT – вход для захвата видео с видеокарты персонального компьютера.

    Зная, для чего предназначены выходы на панели ТВ-тюнера, можно сориентироваться при выборе модели, определившись, какие выходы будут необходимы, а наличие или отсутствие каких не повлияет на удобство использования.

    Поскольку ТВ-тюнер «врезается» между монитором и системным блоком, то видеосигнал, идущий с компьютера, будет проходить через ТВ-тюнер. В старых моделях тюнеров это приводило к искажениям компьютерного сигнала и замутнению изображения. Современные модели оборудованы специальными схемами, помогающими избежать подобных негативных эффектов.

    Рассмотрим тюнеры, подключающиеся к компьютеру через интерфейс USB. Эти ТВ-тюнеры неавтономны и могут работать только при включенном компьютере. Подобные устройства обычно имеют небольшой размер и представляют собой коробку, на которой расположено несколько выходов для подключения антенны, компьютера и других устройств. Достоинство таких тюнеров – их мобильность; при необходимости просмотра телевидения на другом компьютере достаточно будет лишь перенести тюнер и подключить его к порту USB другого системного блока.

    Например, компактный ТВ-тюнер, разработанный компанией AverMedia (рис. 1.4), рассчитан на работу с настольными компьютерами и ноутбуками (владельцам последних такие устройства будут очень кстати).

    Данный тюнер позволит наслаждаться просмотром передач, где бы ни находился пользователь, это устройство всегда можно брать с собой. Одна из замечательных особенностей такого тюнера – передача звука по шине USB, это значит, что не придется использовать несколько проводов для подключения тюнера к компьютеру, все данные будут передаваться по одному кабелю USB.

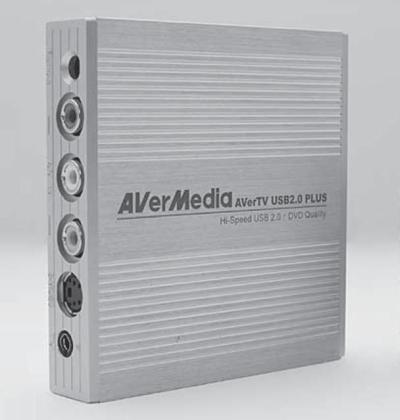

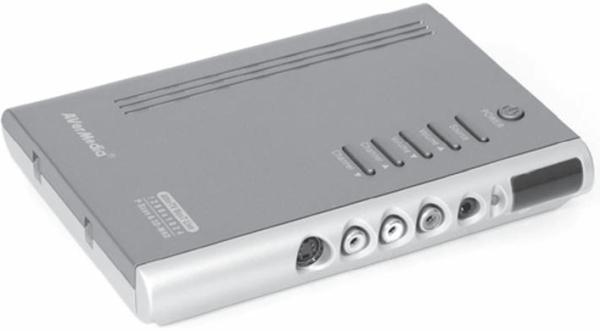

    Рис. 1.4. ТВ-тюнер AverMedia AverTV USB 2.0 Plus


    Еще один представитель компактных ТВ-тюнеров, работающих через шину USB, – модель USB 2.0 DVD Deluxe (рис. 1.5) компании GOTVIEW.

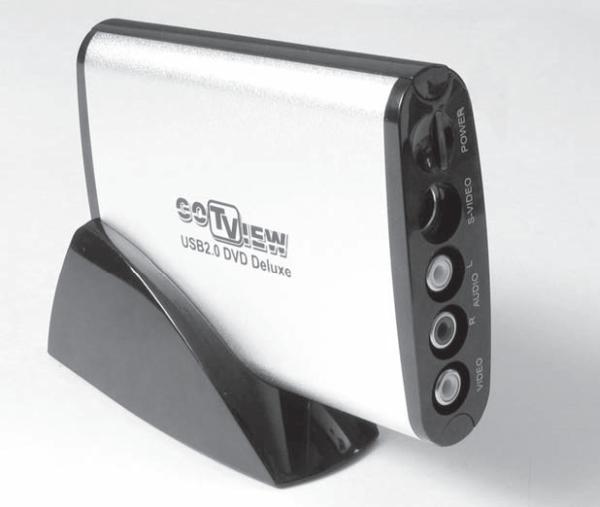

    Рис. 1.5. ТВ-тюнер USB 2.0 DVD Deluxe


    Этот тюнер отличается не только небольшими размерами, но и широкими функциональными возможностями: функция «картинка в картинке», возможность отложенной записи, поддержка всех форматов телевещания, а также поддержка стереозвука для ТВ. Кроме того, нужно отметить, что тюнер прекрасно согласуется с операционными системами Windows, поэтому не возникнет никаких проблем с его настройкой.

    Таким образом, понятно, что основные достоинства внешних тюнеров – их компактность и легкая переносимость с одного компьютера на другой. Кроме того, периодически возникают проблемы с наличием свободных слотов PCI в компьютере, особенно в бюджетных материнских платах, где их может быть всего два. Портов USB, как правило, имеется в достатке. Но даже если их не хватает, то никто не мешает установить USB-концентратор и увеличить количество портов, а вот количество PCI-слотов увеличить не удастся.

    Как уже говорилось, через входы видео внешнего тюнера можно подключить дополнительные устройства типа DVD-проигрывателя или игровой приставки, что позволит полностью отказаться от телевизора. Можно будет смотреть DVD-фильмы и играть на приставке на мониторе компьютера.

    Внутренние ТВ-тюнеры

    Практически все современные внутренние телевизионные тюнеры выпускаются в виде PCI-карт, которые устанавливаются в соответствующий слот материнской платы. Эти тюнеры характеризуются богатством разнообразных сервисных функций, серьезно опережая по данному параметру большинство внешних моделей, и ограничиваются лишь возможностями используемого программного обеспечения. Например, окно просмотра изображения на мониторе формируется программным путем, поэтому легко можно изменить его размер и положение на Рабочем столе. Окно можно свернуть, развернуть на весь экран или превратить в фоновый рисунок Рабочего стола операционной системы Windows. В некоторых моделях можно даже регулировать прозрачность окна воспроизведения. Как правило, практически все внутренние устройства имеют довольно развитое программное обеспечение, которое позволяет сохранять видеоизображение и отдельные кадры в файлах на винчестере. Также можно сжимать видео по алгоритмам MPEG или MJPEG и записывать по расписанию.

    Список достоинств внутреннего ТВ-тюнера довольно длинный, но его владелец обязательно припомнит и его недостатки. Главный отрицательный момент работы с данным устройством – относительно высокий уровень наводок и помех на радиочастотный модуль ТВ-тюнера от работающего компьютерного оборудования, что отрицательно сказывается на качестве воспроизводимого изображения. Особенно это актуально для пользователей, которые имеют антенну не самого высокого качества. Кроме того, на материнской плате будет занят PCI-слот и, как минимум, используется одно аппаратное прерывание, а для любителей вставить в свой компьютер побольше плат расширения это может оказаться серьезной проблемой.

    Еще один недостаток тюнеров такого типа – обработка информации центральным процессором компьютера, это значит, что некоторая часть вычислительной мощности компьютера будет выделена под программу для работы с ТВ-тюнером. Особенно заметна нагрузка на процессор при сжатии и оцифровке изображения, для таких задач вряд ли подойдет старый компьютер.

    citeПРИМЕЧАНИЕ

    citeВнешние тюнеры обрабатывают поток данных сами и никак не влияют на производительность машины.

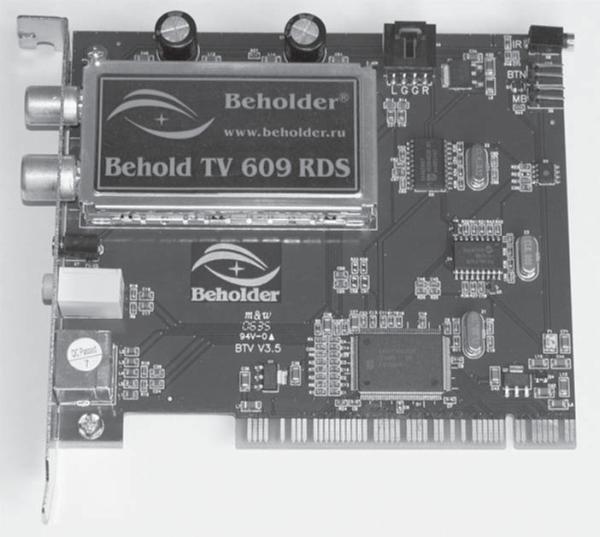

    Рис. 1.6. Внутренний ТВ-тюнер Behold TV 609 RDS


    Один из самых современных внутренних ТВ-тюнеров производства компании Beholder – Behold TV 609 RDS (рис. 1.6), как и вся ее продукция, отличается высоким качеством изображения и такими же функциональными возможностями. Тюнеры компании Beholder прекрасно подходят для российского телевизионного вещания, а также снабжаются программным обеспечением на русском языке.

    Внутренние тюнеры выглядят практически одинаково: плата расширения PCI, содержащая элементы, и несколько выходов для подключения антенны и других устройств.

    Цены на внутренние ТВ-тюнеры варьируются в диапазоне от $30 до $150. Есть и более дорогие модели, но они предназначены для профессиональной работы, и вряд ли рядовой пользователь будет устанавливать их себе на компьютер.

    В зависимости от стоимости внутренние ТВ-тюнеры различаются следующими характеристиками.

    Качество изображения. Чем более качественный чип для декодирования аналогового сигнала используется в тюнере, тем выше качество изображения. Кроме того, важную роль играет поддержка различных фильтров для удаления шумов и других негативно влияющих на изображение эффектов.

    Поддержка разных видеостандартов.

    citeВНИМАНИЕ

    citeПри покупке тюнера следует убедиться, что он поддерживает стандарты SECAM и PAL, причем может корректно работать с обоими одновременно.

    Программное обеспечение. Сам по себе ТВ-тюнер – это просто плата с элементами. Если для него нет соответствующих программ, то от этого устройства нет никакого прока. Крупные производители, такие как Beholder и AverMedia, снабжают свои продукты высококачественным русскоязычным программным обеспечением. Более дешевые китайские тюнеры обычно имеют в комплекте простенькие программы для просмотра ТВ, и пользователю приходится прибегать к сторонним приложениями, что не всегда удобно.

    Функциональность. У различных тюнеров функциональные возможности также сильно отличаются. Одни предназначены только для просмотра ТВ, а другие позволяют высококачественно оцифровывать видео с кассетных видеомагнитофонов. В последних моделях тюнеров появилась поддержка RDS (Radio Data System – система передачи данных одновременно со звуковым сигналом, по кодам которой радиоприемное устройство, имеющее соответствующий декодер, может управляться), что значительно увеличивает удобство использования тюнера. Также в комплект может входить пульт для дистанционного управления, позволяющий переключать каналы, не вставая с дивана.

    Схема подключения внутренних тюнеров одинакова практически для всех моделей (рис. 1.7).

    На этом закончим знакомство с типами современных ТВ-тюнеров. С помощью полученной информации можно определиться, какой тип тюнера нужен конкретному пользователю, а это первый шаг к выбору модели, идеально отвечающей желаемым требованиям.

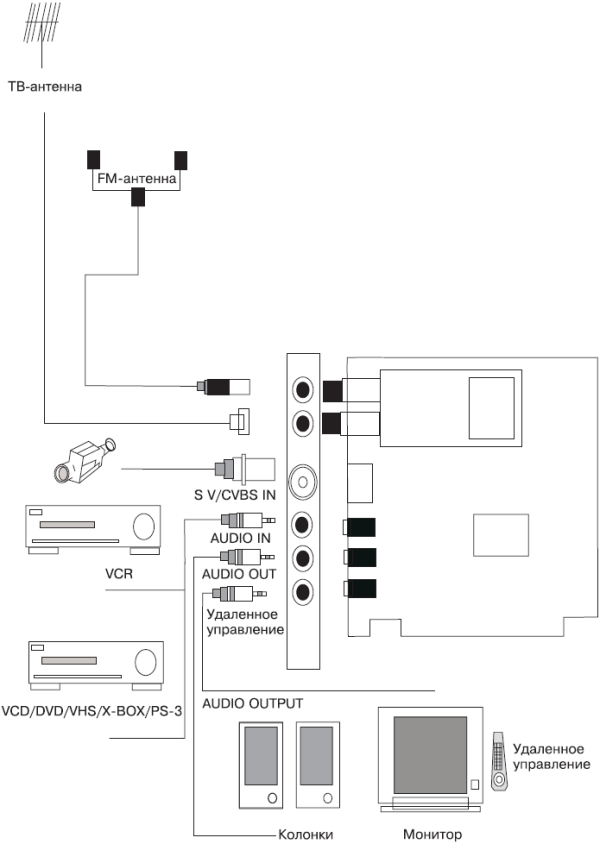

    Рис. 1.7. Общая схема подключения внутреннего ТВ-тюнера

    Современные ТВ-тюнеры

    Почти каждый месяц на рынке появляется новый ТВ-тюнер, предлагаемый различными производителями электроники. Приемлемая для рядового пользователя цена и налаженный техпроцесс производства позволили сделать это устройство доступным для всех желающих. В таких условиях производители должны как-то привлекать внимание покупателей именно к своей продукции. Поскольку осмотр товара начинается с коробки, то дизайнеры пускают в ход всю свою фантазию, чтобы человеку хотелось взять в руки именно их продукт. Практически на каждой коробке можно видеть гордые надписи Stereo, MPEG, Time Shift и др. Рядовой пользователь обычно застывает в недоумении, не зная, что ему выбрать.

    Возможно, кому-то покажется, что ТВ-тюнеры практически не изменились за последние несколько лет, и старые, проверенные годами торговые марки до сих пор остаются на высоте, но это не всегда так. За последние пару лет технологии, использующиеся в телевидении, а значит, и в ТВ-тюнерах, сделали большой шаг вперед. Например, в последнее время появляется все больше каналов, транслирующих звук в формате стерео (к сожалению, в России таких каналов пока единицы, но со временем их станет больше). В связи с этим явлением многие модели ТВ-тюнеров тут же научились принимать эти каналы, о чем обычно свидетельствует надпись Stereo или «Стерео» на коробке с тюнером. Кроме того, в норму вошли такие функции, как сдвиг во времени, отложенная запись, возможность сохранения видео на винчестер, а также многое другое.

    Современный ТВ-тюнер – это не просто плата для захвата сигнала с антенны, это целый программно-аппаратный комплекс, настроенный на работу так же точно, как хороший музыкальный инструмент. Если год-два назад программное обеспечение составляло около 40 % всех возможностей тюнера, то сегодня эта цифра уже доходит до 80 %. Программная часть комплекса даже более важна, чем наличие или отсутствие определенных выходов на панели устройства. Так, следует обратить внимание, какими приложениями производитель снабдил свой продукт, чтобы потом не тратить часы на попытки разобраться, как выполняется та или иная задача, и думать, возможно ли это вообще.

    Наметив, какой тюнер, внешний или внутренний, нужно приобрести, и приготовившись к обходу компьютерных фирм или посещению интернет-магазина, следует определиться с основными требованиями, предъявляемыми к устройству, чтобы не разочароваться в покупке.

    Основные рекомендации, позволяющие выбрать качественный продукт, который будет радовать долгое время, следующие.

    ТВ-тюнер должен быть адаптирован для России (это значит, что он сможет без проблем работать и в странах СНГ). Адаптация подразумевает перевод на русский язык инструкции пользователя и интерфейса программного обеспечения. Русский интерфейс значительно облегчит работу с программой, даже при знании английского языка.

    Второй аспект адаптации в том, что FM-модуль, входящий в тюнер, должен уметь принимать расширенный диапазон радиоволн, что позволит принимать радиостанции в диапазоне УКВ и FM. Телеприемник должен иметь маленький шаг сканирования частоты для более тонкой настройки каналов.

    Желательно, чтобы в тюнере был внутренний разъем для подключения звуковой карты. Почти во всех современных корпусах есть аудиоразъемы на лицевой панели, поэтому будет гораздо удобнее подключать их к внутреннему разъему тюнера, чем тянуть кабель от внешнего.

    Программное обеспечение тюнера должно обеспечивать устройство довольно широкой функциональностью. Деньги платятся не только за плату, но и за программы, идущие в комплекте. В современных тюнерах большая часть функций зависит не от аппаратной составляющей, а от программной, а лучше всего потенциал тюнера могут обеспечить именно его разработчики.

    Это основные требования, предъявляемые к ТВ-тюнерам, и если хоть один из пунктов не соблюдается, то тюнер покупать не следует. Сегодня на рынке существует множество моделей от огромного количества производителей, поэтому не стоит себе в чем-то отказывать только потому, что в рассматриваемой вами модели этого нет.

    Также хорошо, если тюнер будет иметь такие возможности.

    Поддержка стереозвука формата NICAM – эра каналов со стереозвуком еще только начинается, так что далеко не на каждом канале можно насладиться этой функцией. Чтобы почувствовать все прелести высоких технологий в области телевещания, эта возможность лишней не будет.

    Поддержка телетекста – если пользователь любит читать новости, анекдоты или прогноз погоды, пользуясь телетекстом на своем телевизоре, желательно иметь эту функцию и в ТВ-тюнере. Тогда не возникнет никаких неудобств при переходе от традиционного телевизора к компьютерному.

    Наличие FM-радио – эта функция сегодня есть у многих тюнеров, но не у всех, так что поклонникам радио рекомендуется обязательно проверить, чтобы приемник был встроен в тюнер.

    Поддержка функции TimeShift (сдвиг во времени) – позволяет поставить любимую программу на паузу, отойти на время, а затем вернуться и продолжить просмотр с того места, на котором остановились. Согласитесь, очень удобно! Работает это следующим образом: после остановки видео компьютер начинает записывать передачу на винчестер, а при возобновлении просмотра на мониторе отображается информация не с антенны, а с файла на жестком диске.

    Наличие планировщика задач – иногда бывает нужно посмотреть ту или иную передачу, но это невозможно, так как по каким-либо причинам пользователь должен отсутствовать в это время. С помощью планировщика задач можно дать тюнеру указание записать нужную передачу и сохранить ее на винчестере, чтобы посмотреть в свободное время.

    Умение работать с HDTV (телевидение высокой четкости) – хотя сегодня телевидение высокой четкости и не стало стандартом для телеканалов, в скором будущем эта технология прочно войдет в нашу жизнь. Сейчас уже есть каналы, транслирующие изображение с высоким разрешением, так что поклонникам высоких технологий и качественного изображения просто необходимо HDTV.

    Поддержка стандартов 4:3 и 16:9. Если тюнер будет поддерживать оба стандарта вывода изображения, то можно самостоятельно выбирать понравившийся формат. Например, для широкоформатных мониторов, которых сегодня становится все больше, предпочтительным будет формат 16:9.

    Ознакомившись с основными параметрами, которые помогут определиться с выбором подходящего тюнера, нужно рассмотреть еще один критерий – цену. Не хочется расстраивать читателей, но не стоит ожидать качественного изображения и качественного приема от тюнера стоимостью $30. Как правило, в дешевых моделях много проблем с программным обеспечением, так что, скорее всего, придется обращаться к приложениям сторонних разработчиков, а это не очень удобно. Но не следует приобретать также слишком дорогую модель тюнера (дороже $110-120), если не уверены точно, что все перечисленные в нем функции вам необходимы.

    Перед выбором тюнера рекомендуется также посмотреть в Интернете их обзоры, из которых обычно можно получить более или менее ясное представление о возможностях того или иного устройства, но не следует доверять этим обзорам на 100 %. Кроме того, можно посетить сайт производителя тюнера и получить много различной информации об интересующей модели. Однако лучше всего будет, если в магазине, торгующем тюнерами, позволят увидеть его в действии – так можно самостоятельно оценить качество изображения и удобство работы с устройством.

    Типы ТВ-тюнеров и разновидности интерфейсов

    При выборе ТВ-тюнера для настольного компьютера сегодня приходится сталкиваться с альтернативой между PCI– и USB2.0-интерфейсами, так как все остальные или устарели или, наоборот, слишком новые и пока не распространены. В качестве примера можно взять интерфейс PCI-Express x1, который широко рекламируется, но на котором практически нет готовых устройств. По крайней мере, на момент написания этой книги подавляющее большинство внутренних тюнеров было выполнено на шине PCI.

    Наиболее распространенными, как и несколько лет назад, являются PCI-тюнеры (рис. 1.8).

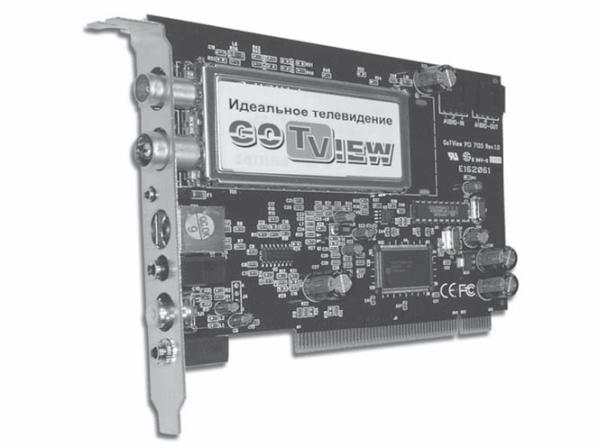

    Рис. 1.8. ТВ-тюнер GOTVIEW PCI 7135


    Преимущества таких устройств – относительная простота, невысокая стоимость и хорошая функциональность. При этом нужно отметить, что тюнеры на шине PCI бывают двух видов: стандартные и низкопрофильные. Последние отличаются меньшими размерами печатной платы, чтобы их можно было установить в корпус с меньшей глубиной. Обычно в комплекте с такими тюнерами идет дополнительная планка (рис. 1.9).

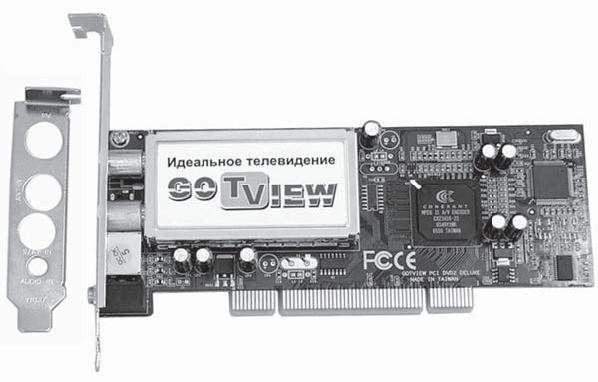

    Рис. 1.9. ТВ-тюнер GOTVIEW PCI DVD2 Deluxe


    Обратите внимание на сравнительно новый интерфейс для передачи данных PCI-Express x1. С недавних пор он присутствует на всех материнских платах, по чему можно судить, что на него возлагаются определенные надежды. Скорость передачи данных по интерфейсу PCI-Express в несколько раз превышает скорость стандартного интерфейса PCI, однако для большинства устройств достаточно и существующей скорости, что и сдерживает развитие PCI-Express.

    Существует мнение, что внутреннему компьютерному ТВ-тюнеру просто не нужен интерфейс PCI-Express x1, ведь ему с избытком хватает и обычного PCI. В этих словах есть резон, однако развитие техники ведь не стоит на месте. Если для сегодняшнего тюнера шины PCI достаточно, то завтра ее возможностей может не хватить. Почему бы в таком случае не создать тюнер, умеющий работать сразу с несколькими высококачественными потоками видео. Это позволит избежать установки нескольких обычных тюнеров, заменив их одним устройством. Вот здесь-то интерфейс PCI-Express и проявит себя во всей красе.

    Несмотря на то что сегодня найти ТВ-тюнер с интерфейсом PCI-Express далеко не просто, в скором будущем ситуация, вероятно, изменится в лучшую сторону, и тюнеры с новым интерфейсом будут лежать на прилавках магазинов рядом с обычными PCI-моделями.

    Например, тюнер KWorld VS-DVBT PE310 (рис. 1.10) – достаточно интересное устройство, которое оснащено полупроводниковыми ВЧ-блоками компании Philips, обладающими довольно высокой чувствительностью. Однако самый интересный момент в данном тюнере – наличие двух разъемов для подключения телевизионных антенн, что позволяет записывать один канал во время просмотра другого. Согласитесь, очень полезная возможность, когда по разным каналам в одно и то же время идут нужные передачи.

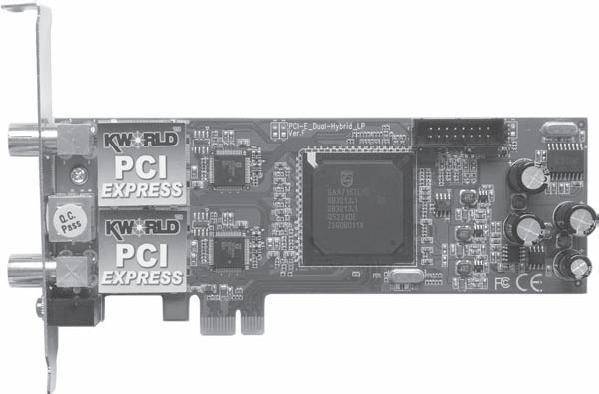

    Рис. 1.10. PCI-Express-тюнер KWorld VS-DVBT PE310


    Преимущества, которые может дать использование тюнера на шине PCI-Express, следующие.

    Как правило, все платы расширения изготавливаются для слота PCI. При приобретении тюнера на шине PCI-Express не занимается слот PCI, что позволяет устанавливать дополнительную плату расширения.

    Шина PCI-Express интересна тем, что она последовательна и не имеет прерываний, с каждым устройством идет персональная работа, то есть не будет конфликта устройств, что возможно при использовании шины PCI.

    Стандарт PCI-Express имеет более высокий технологический потенциал, вполне возможно, скоро появятся программы, полную функциональность которых удастся использовать только на тюнерах с PCI-Express. Справедливости ради отметим также и возможные недостатки тюнера на шине PCI-Express:

    шина новая, поэтому возможна нестабильная работа драйверов и программного обеспечения на начальном этапе;

    стоимость устройств на шине PCI-Express несколько выше.

    Рассматривая ТВ-тюнеры на шине PCI-Express, упомянем еще об одной модели, разработанной компанией Compro Technology, – VideoMate E800 (рис. 1.11).

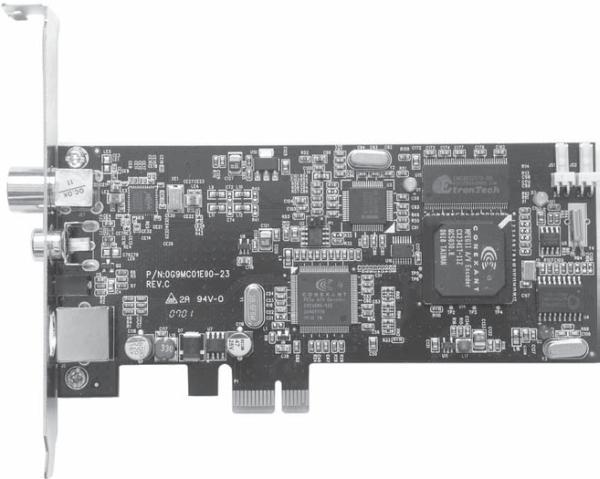

    Рис. 1.11. ТВ-тюнер VideoMate E800 PCI-Express


    Это гибридный тюнер, позволяющий просматривать телевидение в аналоговом и цифровом форматах. Устройство оборудовано мощным аппаратным декодером MPEG-2, что позволяет получить отличное изображение, не загружая центральный процессор компьютера. Имея компактные размеры, дистанционное управление и обладая мощной функциональностью, он, несомненно, является лучшим решением для просмотра телевидения и видео.

    Перейдем к следующему интерфейсу, используемому в тюнерах. В то время как будущее интерфейсов внутренних ТВ-тюнеров находится в состоянии неопределенности, интерфейс, используемый во внешних тюнерах, не меняется вот уже несколько лет – им был и остается стандарт USB2.0. Читатели, следящие за новинками в мире высоких технологий, наверное, уже заметили, что новых компьютерных ТВ-тюнеров с этим более универсальным интерфейсом появляется отнюдь не меньше, чем тюнеров на шине PCI. Правда, при этом выявляется и другая тенденция – похоже, производители в последнее время больше заботятся о минимизации размеров устройств, чем о наращивании их функциональности. В отдельных случаях ради уменьшения размеров тюнеры с интерфейсом USB2.0 лишают видеовходов и упрощают элементную базу.

    Безусловно, на рынке присутствуют USB2.0-модели телевизионных тюнеров, которые по функциональности совсем не уступают лучшим внутренним представителям, однако их стоимость несколько выше. В этом нет ничего удивительного: внешнему тюнеру требуется корпус, к тому же разработчикам нужно думать об ограниченном пространстве и о низком энергопотреблении, что выливается в более компактные и современные радиоэлементы, а это, в свою очередь, неизбежно сказывается на стоимости. Поэтому если необходим качественный ТВ-тюнер с универсальным USB2.0-интерфейсом и хорошей функциональностью, то лучше сразу смириться с мыслью, что придется потратить больше денег, чем этого потребовала бы аналогичная внутренняя модель.

    Счастливые владельцы ноутбука, желающие смотреть телепрограммы на своем мобильном компьютере, могут использовать тюнеры с интерфейсом USB2.0 или обратить внимание на устройства, выполненные в виде карты стандарта PCMCIA. К преимуществам таких тюнеров можно отнести их маленькие размеры, что для пользователей ноутбуков является большим плюсом, ведь не носить же за спиной рюкзак с периферийными устройствами. К тому же данные тюнеры характеризуются меньшим энергопотреблением, что немаловажно при автономной работе ноутбука. Модели PCMCIA менее требовательны к ресурсам компьютера, чем их собратья на шине USB2.0, так что для не очень мощного ноутбука это еще один плюс в пользу выбора специализированного тюнера.

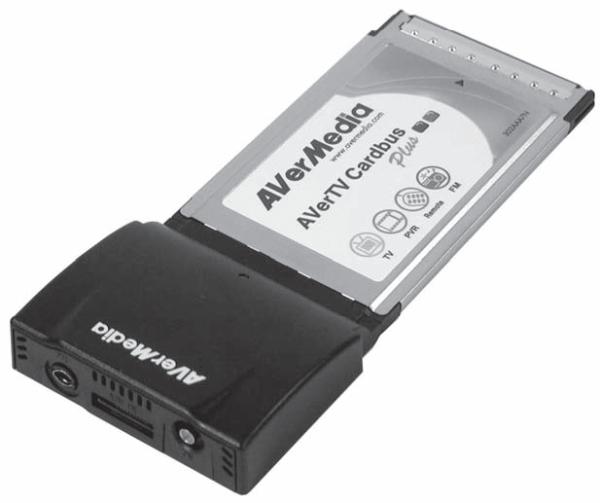

    AverTV Cardbus Plus (рис. 1.12) – один из PCMCIA-тюнеров, разработанных компанией AverMedia, он имеет очень маленькие габариты, из-за чего в нем используются специальные переходники для подключения антенны и дополнительных устройств, ведь места для всех разъемов на корпусе просто не хватит.

    Если сравнивать тюнеры стандартов PCMCIA и USB2.0, то их функциональность будет схожей. Аппаратные возможности тюнера будут зависеть от конкретного устройства и с интерфейсом они мало связаны. Однако нужно учесть, что некоторые модели тюнеров и некоторые модели ноутбуков могут не работать вместе (хотя это бывает крайне редко, лучше узнать о совместимости устройств заранее). Для PCMCIA-тюнеров проблемой может быть близкое расположение тепловыделяющих элементов: радиаторов процессора, видеокарты. Несовместимость USB-тюнеров может быть вызвана, например, несоответствием портов USB определенным требованиям по пропускной способности. Старые спецификации портов не способны пропускать данные с высокой скоростью, как этого требует тюнер (это актуально лишь для старых моделей ноутбуков). Также известны случаи, когда USB-порт ноутбука не обеспечивал тюнер необходимым напряжением, поэтому приходилось использовать дополнительный кабель питания.


    Рис. 1.12. ТВ-тюнер AverTV Cardbus Plus на шине PCMCIA


    Таким образом, телевизионные тюнеры можно классифицировать по нескольким типам, исходя из вида интерфейса, с помощью которого они сопрягаются с компьютером.

    PCI – самый распространенный сегодня тип встроенных тюнеров, характеризуется относительно невысокой ценой и богатыми функциональными возможностями.

    PCI-Express – новый интерфейс передачи данных, применяемый в некоторых моделях тюнеров; обладает более высокой скоростью передачи информации, что позволяет обрабатывать несколько потоков видео одновременно; пока не получил широкого распространения.

    USB2.0 – с помощью этого интерфейса к компьютеру подключаются внешние тюнеры, интерфейс позволяет передавать данные со скоростью до 480 Мбит/с, чего вполне достаточно для передачи качественного видео.

    PCMCIA – этот интерфейс применяется в ноутбуках, тюнеры этого формата характеризуются малыми размерами и низким энергопотреблением, но более высокой ценой.

    Классификация ТВ-тюнеров по типу принимаемого сигнала

    Телевизионные тюнеры для компьютеров могут характеризоваться способностью обработки аналогового и цифрового сигналов. Можно встретить тюнеры трех видов: работающие с аналоговым сигналом, работающие с цифровым сигналом, а также способные обрабатывать сигналы обоих типов. Последние, естественно, стоят несколько дороже, так как их функциональность значительно выше. Однако такой метод классификации не является окончательным. Каждый из приведенных типов также может подразделяться на несколько групп, ведь не существует единого стандарта телевещания.

    Аналоговые ТВ-тюнеры предназначены для приема эфирных и кабельных аналоговых телеканалов, то есть для подключения к обычным домашним антеннам. При выборе таких тюнеров следует обращать внимание на поддерживаемые видеостандарты вещания – PAL/SECAM/NTSC. Для России и прочих стран СНГ обязательны стандарты PAL и SECAM. Причем необходимо, чтобы ТВ-тюнер умел работать с ними одновременно, так как часто в эфире и кабельных сетях ведется смешанное вещание телеканалов, часть из которых имеет PAL-стандарт, а другая – стандарт SECAM. Дешевые китайские тюнеры могут не уметь работать с разными стандартами одновременно – придется постоянно переключать режимы вещания, что будет раздражать. Чтобы легко сориентироваться, какой стандарт вещания преобладает в вашем регионе, достаточно посмотреть на соответствующую карту (рис. 1.13).

    В редких случаях в кабельных сетях телеканалы могут иметь не только разный видеостандарт, но и аудио. Для России и стран СНГ актуальны D/K и B/G, так что нужно обратиться к документации тюнера, чтобы удостовериться в поддержке этих форматов. Там они обозначаются как PAL, PAL D/K, SECAM D/K и так далее. Хороший современный тюнер должен уметь поддерживать все эти стандарты и позволять назначать для каждого канала индивидуальные настройки аудио. Иногда такая особенность скрывается под рекламным слоганом «Адаптировано под Российское ТВ-вещание». Однако при ближайшем рассмотрении эта надпись может означать и то, что тюнер сможет принимать только сигнал стандарта SECAM D/K.

    Кроме того, немаловажным для некоторых городов и кабельных операторов может оказаться присутствующий у ТВ-тюнера стереодекодер телевизионного звука – A2 и NICAM. Это позволит смотреть видео в сопровождении стереофонического звучания. Если тюнер оборудован таким декодером, то, скорее всего, на коробке будет надпись большими буквами, свидетельствующая об этом.

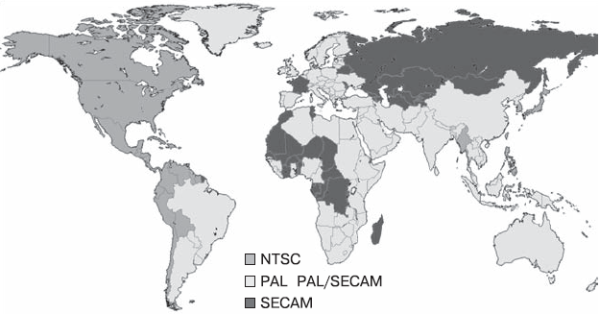

    Рис. 1.13. Распределение стандартов вещания по карте мира


    Цифровые ТВ-тюнеры предназначены для приема телеканалов и радиостанций, транслируемых в цифровом виде с телевышки, расположенной у вас в городе, по кабельной сети, а также со спутника, находящегося на орбите Земли. Обратите особое внимание, что для каждого из этих трех типов трансляций необходим ТВ-тюнер собственного стандарта. Спутниковые тюнеры будут описаны в следующих главах данной книги, а сейчас рассмотрим цифровое вещание по земле.

    В России для наземного цифрового вещания был выбран европейский стандарт DVB-T. Наземным его называют потому, что телевышка, с которой ведется трансляция, находится на земле. По планам правительства, полный переход с аналогового вещания на этот цифровой стандарт должен произойти к 2015 году. Однако в крупных городах цифровое наземное вещание существует уже сейчас, чтобы посмотреть, что это такое, необходимо выбирать ТВ-тюнер именно DVB-T-стандарта и никакой другой. В отдаленных районах, к сожалению, развитие цифровых технологий идет не такими быстрыми темпами, поэтому поддержка цифрового телевидения для тюнера может оказаться невостребованной тратой денег.

    Цифровые DVB-T-тюнеры (рис. 1.14) уже совсем не редкость, найти их можно практически в любом компьютерном магазине.

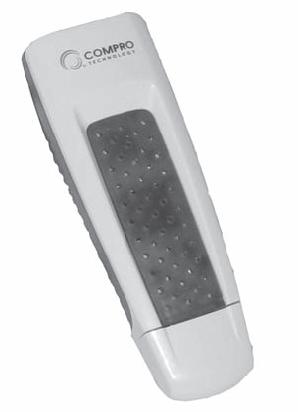

    Рис. 1.14. ТВ-тюнер стандарта DVB-T Compro VideoMate U500


    Подобные устройства имеют очень маленькие размеры и подключаются к разъему USB компьютера или ноутбука. Такие тюнеры можно порекомендовать людям, часто выезжающим в Европу с ноутбуком, ведь там стандарт DVB-T весьма распространен.

    Кроме того, на прилавках можно часто встретить ТВ-тюнеры, умеющие работать и с цифровым, и с аналоговым сигналом. Такие устройства будут очень полезны в России, ведь до 2015 года еще довольно далеко и аналоговое вещание более распространено, чем цифровое.

    Кроме стандарта DVB-T все большее распространение получает стандарт DVB-C, предназначенный для транслирования цифровых каналов по кабельному телевидению. ТВ-тюнеры для обработки сигнала этого типа (рис. 1.15.) встречаются не так часто, но при желании их можно найти (о тюнерах стандарта DVB-S см. главу 3).

    Ознакомившись с рассмотренными стандартами телевещания, пользователь теперь имеет общее представление о различных форматах телевизионного вещания и сможет подобрать подходящее устройство.

    Рассмотрим подробнее, из чего состоит тюнер, ведь от качества составляющих его элементов напрямую зависит качество работы всего устройства. Элементная база современных ТВ-тюнеров включает в себя аналого-цифровой преобразователь и высокочастотный блок.

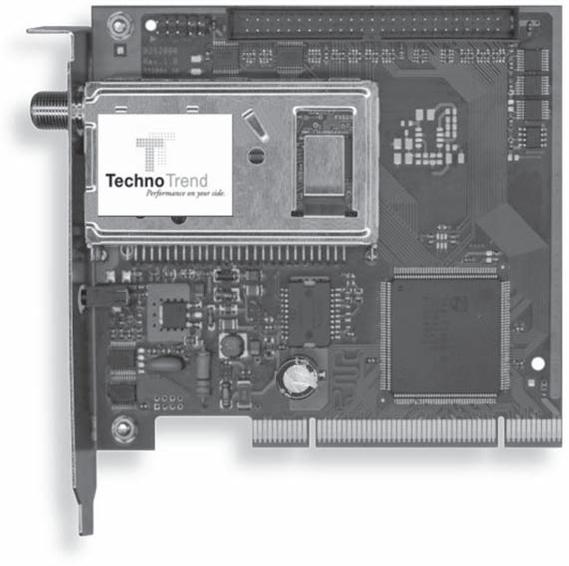

    Рис. 1.15. DVB-C-тюнер TT-budget C-1500 компании TechnoTrend

    Аналого-цифровой преобразователь

    Одним из самых важных элементов в ТВ-тюнере является аналого-цифровой преобразователь (АЦП) – устройство, отвечающее за преобразование сигнала из аналоговой формы в цифровую. Сигнал, идущий по телевизионному кабелю, является аналоговым, а компьютер умеет работать только с цифровой информацией, которую ему и предоставляет АЦП. Также с помощью данного устройства информация преобразовывается в цифровую форму сигнала, полученного от видеомагнитофона, игровой приставки или другой аппаратуры.

    Достаточно распространенным в последние годы стал набор чипов компании Philips. Семейство чипов, наиболее часто использующееся в ТВ-тюнерах, маркируется как SAA713x, где последняя цифра отвечает за специфические особенности АЦП. Кроме того, особое отличительное свойство чипов Philips – их весьма качественный декодер SECAM-стандарта, в чем пользователи этих чипов уже неоднократно убеждались.

    Чтобы узнать, на каком чипе сделан ТВ-тюнер, нужно посмотреть на его коробку, где обычно присутствует надпись с маркой чипа. Если таковой нет, то следует извлечь тюнер из коробки и рассмотреть чип поближе – на нем будет нанесена маркировка (рис. 1.16).

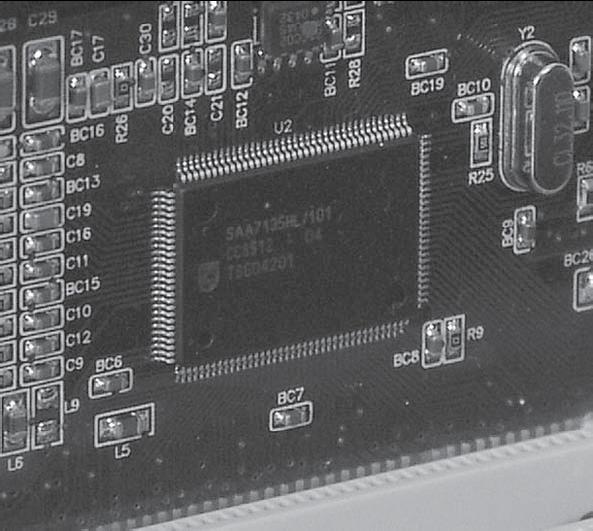

    Рис. 1.16. Чип Philips SAA7135HL


    Существуют четыре модификации чипов семейства Philips SAA713x. Функциональная составляющая, отвечающая за обработку видео, у всех чипов одинакова. Отличаются они лишь возможностями в плане звуковых эффектов, но для любителей качественного звука это может быть весьма существенно. В табл. 1.1 приведены сведения с маркировками чипов и описанием их функциональных возможностей.

    Как видно из таблицы, самый функциональный из всех – чип SAA7135, именно его наиболее часто и используют производители ТВ-тюнеров в своих моделях. Также можно встретить тюнеры, основанные на чипе SAA7134, возможностей которого часто оказывается достаточно для рядового пользователя.

    ;Однако при оцифровке видеоматериалов, например, рекомендуется приобрести тюнер на базе SAA7135, так как он способен оцифровывать звук с частотой дискретизации 48 КГц, а максимальная частота дискретизации для чипа SAA7134 составляет 32 КГц.

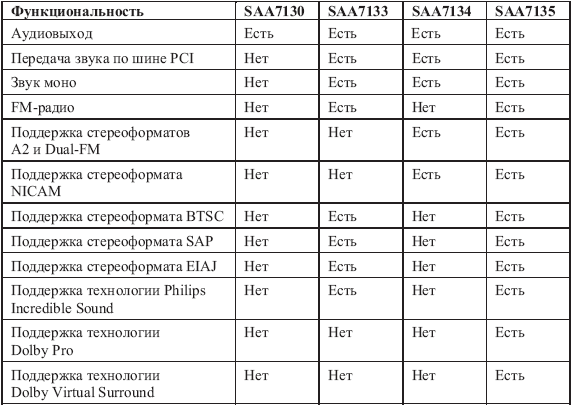

    Таблица 1.1. Чипы семейства Philips SAA713x и их функциональность


    Кстати, существует две модификации чипа SAA7135, они маркируются как SAA7135HL/203 и SAA7135HL/101. Версия SAA7135HL/203 немного урезана – в ней отсутствует блок, отвечающий за эффекты звука Dolby. В версии SAA7135HL/101 присутствуют все указанные в таблице возможности чипа.

    Кроме чипов компании Philips в последнее время распространение получили АЦП, разработанные компанией Conexant Systems. Чипы этой компании десятибитные, в то время как продукция Philips девятибитная.

    Среди всего многообразия чипов компании Conexant Systems можно выделить два семейства: CX2388x и CX2584x. Оба они десятибитные и обеспечивают великолепную обработку видеоматериала, однако по части звука имеют некоторые различия.

    Семейство АЦП CX2388x (рис. 1.17) реализует десятибитное аналого-цифровое преобразование видеопотока, а также имеет интегрированный PCI-интерфейс, что значительно упрощает использование этих чипов в составе внутренних ТВ-тюнеров.

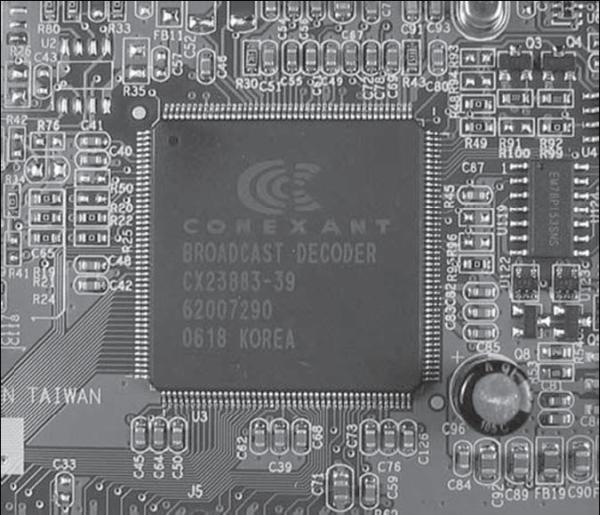

    Рис. 1.17. Чип CX23883 компании Conexant


    Все чипы в полной мере поддерживают видеостандарты PAL/SECAM/ NTSC, и у всех модификаций чипов имеются декодеры стереозвука EIA-J/ A2/NICAM/FM. Оцифровывать звук эти чипы могут с максимальной частотой дискретизации 48 КГц, что очень даже неплохо, однако специальные звуковые эффекты здесь полностью отсутствуют. Если есть желание насладиться эффектами типа «звук вокруг», то нужно использовать чип SAA7135HL/101 компании Philips, так как по части звука он более функционален.

    Второе семейство чипов – CX2584x – более современно и обладает расширенными возможностями. Представители данного семейства – чипы CX25840, CX25841, CX25842 и CX25843, которые отличаются лишь реализацией различных звуковых декодеров. В табл. 1.2 представлены характеристики звуковых декодеров данных чипов.

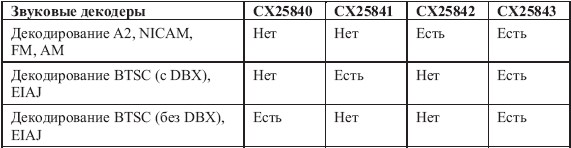

    Таблица 1.2. Реализация звуковых декодеров в чипах семейства CX2584x


    citeПРИМЕЧАНИЕ

    citeЧип CX25843 объединяет в себе все декодеры, а значит, является наиболее функциональным.

    Еще одно отличие чипов CX2584x от семейства CX2388x – отсутствие интегрированного моста шины PCI, что, с одной стороны, расширяет сферу применения этих чипов, а с другой – усложняет сборку обычных PCI-ТВ-тюнеров. Как правило, эти чипы можно встретить в моделях с интерфейсом USB2.0 – тюнерах, где за передачу данных отвечает дополнительный контроллер.

    Если сравнивать чип CX25843 компании Conexant с его соперником Philips SAA7135, то здесь все будет далеко не так однозначно. Чип CX25843, как и его предшественники, не обладает возможностью наложения пространственных звуковых эффектов, однако способен оцифровывать звук с частотой дискретизации 96 КГц при 16 битах и 24 битах. Кроем того, в нем присутствуют регулятор баланса и трехполосный эквалайзер с достаточно широкими регулировками звуковых частот. Тем не менее чип Philips SAA7135 сегодня гораздо более распространен, и тюнеров на его основе выпущено намного больше.

    Теперь вы имеете очень неплохое представление об аналого-цифровых преобразователях, использующихся при сборке современных ТВ-тюнеров. Имея информацию об их достоинства и недостатки, а также специфические особенности, вы будете знать, на что ориентироваться при выборе оптимального тюнера.

    Высокочастотный блок

    Еще один важный элемент в компьютерном ТВ-тюнере – высокочастотный блок (ВЧ-блок). Именно эта часть тюнера отвечает за прием телевизионного и радиосигнала. Его чувствительность и защищенность от помех в первую очередь будут определять качество принимаемого сигнала, а значит, и качество изображения и звука.

    Сегодня в тюнерах применяются высокочастотные блоки двух типов: полупроводниковые и «традиционные», которые выполняются в небольшой жестяной коробке и устанавливаются на плату. Существует много противоречащих друг другу мнений по поводу того, какой ВЧ-блок лучше, у каждого из типов есть свои сторонники и оппоненты.

    Сначала познакомимся с традиционными ВЧ-блоками, выполняющимися, как уже было сказано, в виде небольшой жестяной коробки (рис. 1.18).

    Обратите внимание, что данные блоки изготавливаются на отдельной печатной плате с использованием специфических элементов. В таких блоках используются катушки, требующие ручной настройки, что значительно усложняет процесс создания таких устройств. К тому же выпустить, скажем, тысячу абсолютно одинаковых блоков довольно сложно из-за необходимости их ручной подстройки. Еще один минус традиционных ВЧ-блоков – их размер. Данное устройство нельзя сделать миниатюрным, а значит, его нельзя использовать в маленьких ТВ-тюнерах. Однако по качеству приема на данный момент можно сказать, что традиционные блоки немного опережают своих соперников, которые, тем не менее, благодаря быстрым темпам развития электроники быстро их догоняют.

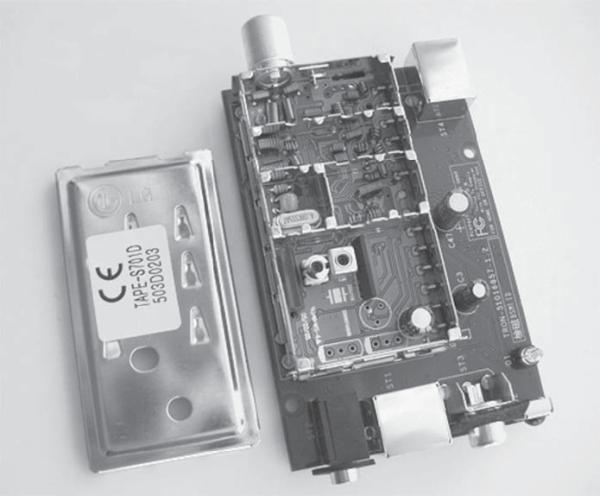

    Рис. 1.18. Традиционный ВЧ-блок со снятой крышкой


    Среди традиционных ВЧ-блоков хотелось бы отметить разработки компании Philips: модели Mk3 и Mk5. Оба блока имеют отличную чувствительность приема телеканалов и радиостанций, а также обеспечивают великолепное качество изображения и звука. Эти две модели отличаются лишь наличием у Mk3 дополнительного разъема для подключения FM-антенны. У блока Mk5 возможность прослушивания радио отсутствует. Тем не менее качество приема телевизионного сигнала у обоих ВЧ-блоков одинаково.

    Обозначения ВЧ-блоков Mk3 и Mk5 условны, на самом деле на ВЧ-блоках всегда присутствует более подробная маркировка, например в фирменных блоках компании Philips могут встретиться надписи FM1216ME/I H-3, FM1256/I H-3, FQ1216ME/I H5 и т. д. Маркировка моделей с возможностью приема радио начинается с букв FM, модели без FM-приемника маркируются как FQ.

    citeВНИМАНИЕ

    citeВ некоторых тюнерах могут использоваться аналоги вышеприведенных ВЧ-блоков или блоки, выпущенные другими фирмами по лицензии компании Philips. Несмотря на то что они называются аналогами, качество приема таких ВЧ-блоков может быть несколько хуже, чем у оригинальных моделей.

    Второй тип высокочастотных блоков выполняется на полупроводниках в виде небольшой микросхемы и имеет в десятки раз меньшие габариты, чем традиционные ВЧ-блоки (рис. 1.19).

    Как видите, изготовить малогабаритный ТВ-тюнер c использованием такого ВЧ-блока не составляет никакой проблемы, к тому же наладить серийное производство подобных микросхем – также несложная задача.

    К недостаткам полупроводниковых ВЧ-блоков можно отнести их требовательность к грамотной разводке печатной платы. Как правило, производители таких ВЧ-блоков дают собственные рекомендации по разводке плат, и если разработчики тюнера от них отклоняются, то результат может быть неутешительным. Еще один недостаток полупроводниковых ВЧ-блоков – меньшая чувствительность, чем у их традиционных собратьев. Первые модели рассматриваемых ВЧ-блоков имели слишком низкую чувствительность, но в последнее время этот параметр был значительно улучшен, что позволило полупроводниковым ВЧ-блокам перейти на качественно новый уровень.

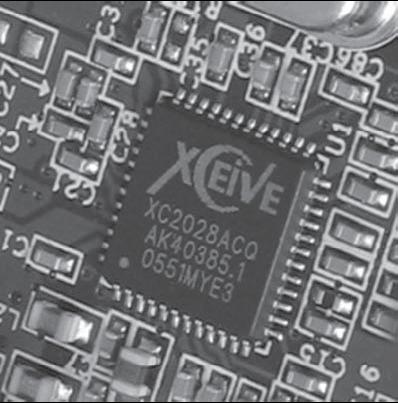

    Рис. 1.19. Полупроводниковый ВЧ-блок, расположенный на печатной плате ТВ-тюнера


    В современных ТВ-тюнерах получили распространение две модели полупроводниковых высокочастотных блоков, разработанных компанией Xceive Inc, – XC2028 и XC3028. Они характеризуются тем, что требуют сравнительно небольшого количества элементов на печатной плате и не нуждаются в экранировке, так как в этих микросхемах уже предусмотрена защита от помех. Данные ВЧ-блоки могут принимать как телеканалы стандартов PAL/ SECAM/NTSC, так и радиостанции в формате FM. Отличие чипа XC3028 от младшей модели XC2028 в том, что XC3028 умеет декодировать потоки цифровых стандартов DVB-T, DVB-C, ISDB-T и ATSC. Это позволяет создавать гибридные тюнеры, умеющие работать и с аналоговым, и с цифровым сигналами.

    Некоторое время назад компания Xceive представила миру свою новую разработку – полупроводниковый ВЧ-блок XC5000, способный принимать сигналы не только аналоговых телеканалов и радиостанций, но и цифровые каналы в форматах ATSC, OpenCable, DVB-T, DVB-C, ISDB-T и DMB-TH. Вполне возможно, скоро появятся тюнеры, способные работать одновременно со всеми возможными стандартами телевещания.

    Ознакомившись с основными составляющими современных ТВ-тюнеров, пользователь будет иметь довольно ясное представление о том, на основе чего изготавливаются современные тюнеры, и сможет сделать выбор в пользу той или иной технологии.
