Глава 15

Окна и вентиляционные отверстия

В Египте, с его обилием света, окна играли весьма незначительную роль в архитектуре вплоть до эпохи Нового царства, когда стали очень популярны стены с верхним рядом окон и стены-перегородки. Для того чтобы пропускать в помещение свет, служили двери.

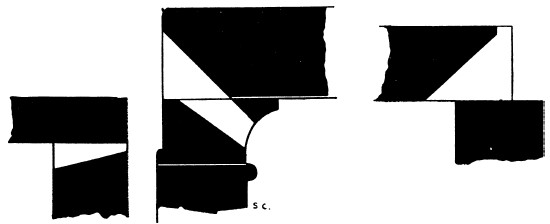

Рис. 101. Сечения световых отверстий между стенами и плитами крыши в храме Тутмеса III в Мединет-Абу

Примитивная форма окна, которую использовали на протяжении всей истории египетской архитектуры в храмах, представляет собой узкую щель, находящуюся в месте соединения крыши и стены. Эти щели располагались так высоко, что через них ничего нельзя было увидеть, и к тому же были слишком узки, чтобы с крыши можно было заглянуть внутрь. Самые древние окна такого типа имеет долинный храм Второй пирамиды в Гизе (Храм Сфинкса). Окна-щели делались такими, как было удобно строителям, – одни вырубались в стене, другие – в плитах крыши, а третьи – и тут, и там. Окна обычно делали по бокам храма, но иногда они выходили на крышу (рис. 101–105). В семи расположенных в ряд святилищах храма Сети I в Абидосе они прорублены в изгибе ложной арки (рис. 117). Такая форма светового отверстия очень редко имела украшения. Однако в Дендере на наклонных поверхностях многих окон-щелей вырезаны солнечные лучи, проходящие сквозь них.

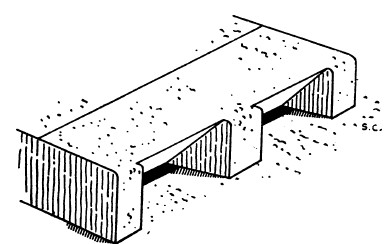

Рис. 102. Световое отверстие в плите крыши храма Тутмеса III в Мединет-Абу

В большинстве храмов, где уцелели плоские каменные крыши или их фрагменты, можно увидеть небольшие отверстия, через которые в помещение проникали свет и воздух. Египтяне прилагали много усилий, чтобы эти отверстия не ослабили крышу – мы видим, что они проделаны в месте стыковки двух плит.

Рис. 103. Сечение светового отверстия в Дейр-эль-Медине. Эпоха Птолемеев

Рис. 104, 105. Поперечные разрезы в храме Опет в Карнаке. Эпоха Птолемеев

Хорошо известны необычные вентиляционные шахты Великой пирамиды, и мы не будем останавливаться на них подробно. Достаточно отметить, что по ним воздух поступал в камеру царя и камеру царицы. Вначале эти шахты идут горизонтально, но потом они резко поворачивают вверх под углом около 30° и через 64 м выходят на поверхность. Поперечное сечение этих шахт квадратное, сама шахта высекалась из одного камня, а другой камень образовывал ее крышу. Эти шахты проложены не через блоки, лежащие горизонтально, а блоки, в которых они высечены, располагаются под тем же самым углом, что и линия вентиляционных шахт, точно так же как и большие проходы в пирамиде. В тех местах, где шахты были перерезаны, когда проделывали проход, можно изучить их устройство.

Рис. 106. Вентиляционное отверстие межу двумя плитами крыши. Храм Сети I в Абидосе

Верхний ряд окон появился только в эпоху Нового царства. Остатки великолепного примера таких окон этого периода сохранились в гипостильном зале в Карнаке (рис. 107). Их можно увидеть и в храме Сети I, в Рамес-сеуме в Фивах и храме Хонсу в Карнаке. Позже они почти полностью исчезли, уступив место стенам-перегородкам, которые сооружали между колоннами. Такие колонны устанавливались в первом гипостильном зале многих храмов (фото 50). В любом случае в храмах эпохи Птолемеев и римского периода, таких как Эдфу и Дендера, верхнего ряда окон мы не находим. Стены-перегородки, насколько нам известно по дошедшим до нас памятникам, предшествовали верхнему ряду окон. Прекрасный пример стен-перегородок с очень низкими простенками мы видим в храме XVIII династии в Мединет-Абу.

Рис. 107. Верхний ряд окон в Большом зале в Карнаке. Здесь можно хорошо рассмотреть, как уложены блоки

Примечание. На этом рисунке плиты крыши показаны зауженными и не такими толстыми, какими они были на самом деле.

Окна на внешних стенах храмов появились только в очень поздние времена. Самые ранние их образцы сохранились в маленьком храме Хакора в Карнаке – здесь они вырублены в форме решетки из единого блока.

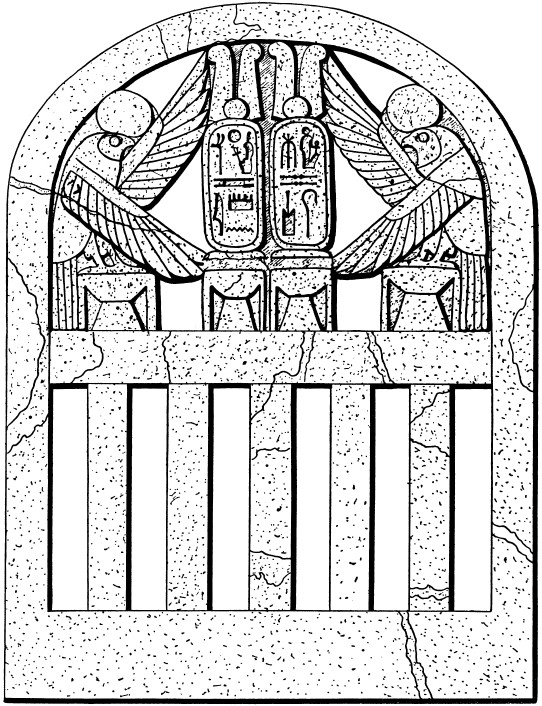

Рис. 108. Окно, выполненное из песчаника, из дворца Рамсеса III в Мединет-Абу, хранящееся сейчас в Каирском музее

Декоративные окна, по-видимому, были известны с очень древних времен. В эпоху Джосера сторона одной молельни была украшена рядом вырезанных в камне иероглифов, известных как знаки джед. Нет никаких сомнений, что это изображение окна, поскольку стена между тремя или четырьмя знаками была прорублена насквозь, превратив эти знаки в средники. От эпохи XI династии сохранилась ложная дверь, увенчанная решетчатым окном, на котором иероглифы и цветочный орнамент образуют средники. Аналогичное окно расположено на двери модели садового киоска, которая была найдена в гробнице вельможи XI династии Мекетра Дейр-эль-Бахри (сейчас она хранится в музее Каира). Другие такие же окна можно увидеть в святилищах храма Сети I в Абидосе. Дворец Рамсеса III, стоявший когда-то в Мединет-Абу, был украшен окнами со средниками, причем эти средники были высечены в форме фигур божеств, иероглифов и картушей (рис. 108 и 109). Они сделаны из песчаника и обтесаны довольно грубо. Странно, что, хотя они были обнаружены много лет назад, до сих пор не появилось ни одной полной публикации, посвященной этим окнам.

Еще одно окно, которое, как утверждают, было найдено в Дендере, имеет колонны, увенчанные капителями в форме голов богини Хатхор. Оно упомянуто в книге Баджа «Египетская скульптура в Британском музее», рис. XLIX.

Рис. 109. Окно, выполненное из песчаника, из дворца Рамсеса III в Мединет-Абу, хранящееся сейчас в Каирском музее

Это окно имеет форму фасада храма и украшено изображением двух крылатых змей на карнизе и архитраве. По бокам видны змеи в коронах Верхнего и Нижнего Египта поверх лилии и папируса соответственно. Скорее всего, резные окна описанной нами формы были характерны для египетских дворцов и домов, но в храмах использовались редко.

В Дейр-эль-Медине имеется необычное декоративное окно (рис. 110), конструкция которого весьма интересна.

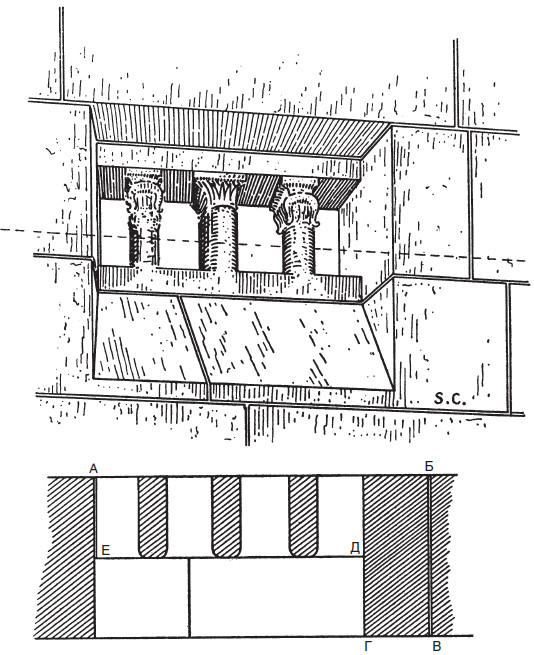

Рис. 110. Окно в храме в Дейр-эль-Медине в Фивах. Участок, обозначенный буквами A – Е, высечен из одного блока. Эпоха Птолемеев

Оно освещало лестницу, ведущую на крышу. У этого окна есть три средника, которые с внешней стороны имеют плоскую форму, лишенную каких-либо украшений, а с внутренней – полукруглую. Два крайних средника украшены капителями в форме голов бога Хора, а центральный – капителью с листьями. На схеме буквами АБВГДЕ показан участок, вырезанный из одного блока. Нет никаких сомнений в том, что окно было проделано только после того, как блоки были уложены на место.
