  • Глава III

    Основания под кровли

    Основание под кровлю – это поверхность теплоизоляции, несущих плит или стяжек, по которой наклеивают слой гидроизоляционного ковра (мастичного или рулонного). В кровлях из плоских или волнистых листов – это опоры для закрепления этих листов (прогоны, обрешетка или настил). Если кровля имеет теплоизоляционное основание, то она называется «теплой».

    Основание под рулонную кровлю

    Основания под рулонную кровлю могут быть деревянными, из монолитных, бетонных или железобетонных плит, сборных железобетонных панелей перекрытия или покрытия или в виде цементно-песчаной, асфальтобетонной и др. стяжки по неровному железобетонному основанию или слою утеплителя.

    Деревянное основание устраивают в виде двойного деревянного настила: уложенный по несущим конструкциям нижний настил, так называемый рабочий, выполняется из досок толщиной 22 мм они идут с зазорами на расстоянии не более 30 см друг от друга; верхний настил, так называемый сплошной, выполняется из антисептированных досок размером 20x50 мм прибитых к рабочему настилу под углом 30–45°. Основание не должно иметь щелей и отверстий от выйавших сучков, а также выступов и провесов. Деревянный настил прошпаклевывают мастикой при помощи шпателя или покрывают битумной мастикой (рис. 19). Перед огрунтовкой основание тщательно очищается от грязи и просушивается.

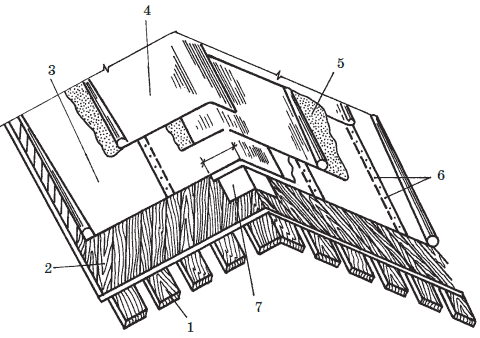

    Рис. 19. Устройство рулонной кровли по сплошной дощатой обрешетке: 1 – рабочий настил; 2 – защитный настил; 3 – бес пок ров ный рубероид; 4 – рубероид; 5 – мастика; 6 – кровельная сталь; 7 – полоса рубероида


    Устройство основания под рулонную кровлю по цементно-песчаной стяжке. В качестве основания под рулонное покрытие по железобетону применяют выравнивающую стяжку из цементно-песчаного раствора марки не ниже 50 или из песчаного асфальтобетона. Толщина стяжки при укладке по бетону – 1015 мм, по жестким плитам утеплителя – 15–25 мм, по сыпучим утеплителям – 25–30 мм. При уклоне кровли менее 15 % стяжку сначала устраивают на разжелобках, а затем – на скатах; при уклоне больше 15 % соблюдается обратный порядок: сначала выравнивают скаты, а в последнюю очередь – разжелобки и ендовы.

    Асфальтобетон применяют только для устройства стяжек на плоскостях скатов. Стяжки на вертикальных и крутых плоскостях, как, например, парапеты или вспомогательные стены, выполняются из цементно-песчаных растворов или бетонных плиток.

    Совет

    До выполнения стяжки необходимо закончить устройство всех парапетов, вентиляционных шахт, выходов на крышу и других работ на кровле.

    Цементно-песчаную стяжку устраивают, укладывая цементно-песчаный раствор по маячным рейкам полосами шириной до 2 м. Поверхность уложенного раствора выравнивают правилом или мастерком (рис. 20). Следующую полосу цементно-песчаной стяжки укладывают после схватывания уложенных ранее полос.

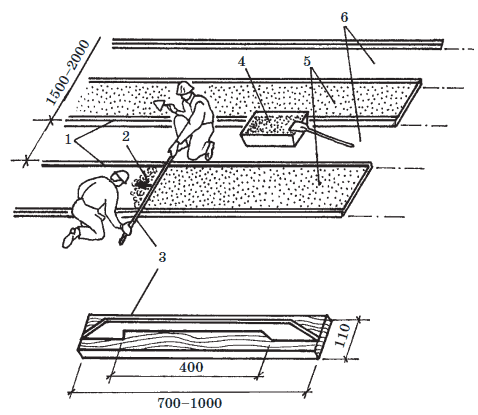

    Рис. 20. Устройство стяжки по маячным рейкам: 1 – разравнивание раствора; 2 – свежая полоса стяжки; 3 – правило; 4 —ящик; 5 – готовая стяжка; 6 – промежуточные полосы


    В местах примыкания стяжки к выступающим над крышей частям здания и на перегибах основания крыши делают переходные наклонные бортики шириной 150 мм под углом 45°, закругляя их для лучшей приклейки рулонного ковра (рис. 21).

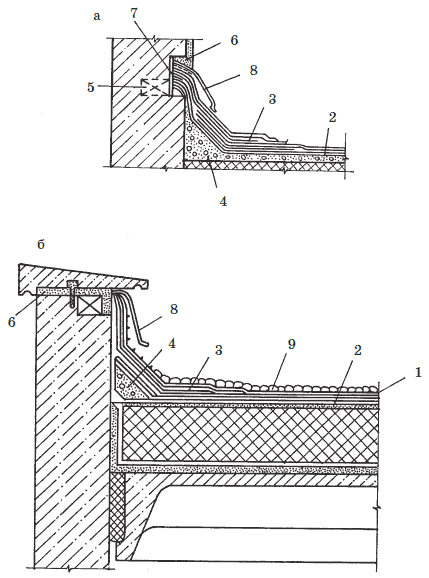

    Рис. 21. Устройство примыканий кровель из рулонных материалов: а – примыкание кровли к стенам; б – примыкание плоской кровли к парапету: 1 – рулонный гидроизоляционный ковер; 2 – стяжка; 3 – дополнительные слои ковра; 4 – борт из раствора; 5 – деревянная пробка; 6 – цементно-песчаный раствор; 7 – стоячий хомут; 8 – защитный фартук; 9 – защитный гравийный слой


    Перед началом работ вокруг зоны устройства стяжки на скатах покрытия устанавливают инвентарные ограждения, а по свесам прибивают бортовые доски.

    Внимание!

    При устройстве стяжек из цементно-песчаного раствора через каждые 6 м оставляют температурно-усадочные швы, ограничивающие саму стяжку. Для образования температурно-усадочных швов при устройстве стяжки закладывают деревянные рейки толщиной 10 мм, которые затем удаляют, а швы заделывают кровельной мастикой и заклеивают полоской рулонного материала.

    Поверхность основания выравнивают, все выбоины и раковины заделывают холодными битумными грунтовками. В качестве грунтовки применяют раствор битума ВН-70/30 в медленно испаряющемся растворителе – керосине или соляровом масле в соотношении 1:(2–3). Свежеуложенный раствор стяжки пропитывается битумом на глубину не менее 2 мм, и на поверхности стяжки образуется пленка, препятствующая испарению воды из раствора. Время высыхания грунтовки на затвердевших стяжках 12 часов, на свежеуложенных – не менее 48 часов.

    Совет

    Перед огрунтовкой основание очищается от мусора и пыли. Огрунтовку выполняют распылением холодного грунтового состава на абсолютно сухую поверхность захватками с шириной полосы 3–4 м.

    Основание под мастичную и деревянную кровли

    Основанием под мастичные кровли как правило служат сборные железобетонные плиты перекрытия верхних этажей или монолитные железобетонные покрытия. В связи с тем, что эти конструкции не всегда имеют ровную поверхность, для ее выравнивания наносится цементно-песчаная стяжка. Иногда основанием под мастичную кровлю служат поверхности утеплителей.

    Швы между сборными железобетонными плитами заделываются цементно-песчаным раствором или бетоном. Если поверхность панелей требует устройства стяжки, то ее выполняют так же, как при рулонной кровле.

    Совет

    Основание должно быть прочным, жестким и ровным. Ровность основания и уклоны в ендовах проверяют особенно тщательно, т. к. при незначительном уклоне кровли (1–3 %) неровность может образовать обратный сток воды и, следовательно, вода будет задерживаться на кровле.

    Поверхность очищенной от мусора и пыли стяжки грунтуют полосами шириной 4–5 м. Время высыхания грунтовки на старых стяжках – 12 часов на свежеуложенных – до 48 часов.

    В местах примыкания крыши к вертикальным стенам или выступающим деталям устанавливаются переходные бортики из цементно-песчаного раствора с уклоном до 100 %. Перед началом кровельных работ основание и бортики огрунтовывают.

    Грунтовку производят холодным битумным составом, который готовят введением в растворитель (керосин) тонкой струей расплавленный при температуре 220 °C битум и одновременно перемешивают получаемый состав. Затем, после остывания до температуры 16–20 °C грунтовка готова для нанесения на поверхность. Она должна быть жидкой, однородной, без видимых комков нерастворенного битума, должна свободно наноситься на поверхность малярной кистью. Расход такой грунтовки примерно 200 г/м2. Готовая грунтовка может храниться в герметично закрытых емкостях. Состав грунтовки тот же, что для оснований под рулонную кровлю.

    Дерево, как строительный материал, не относится к числу долговечных материалов. Однако, при правильном выборе этого материала, его выдержке в воздушных условиях и применения в рациональных конструкциях, срок службы дерева может достигать нескольких столетий.

    Основанием тесовой деревянной кровли может быть обрешетка из брусьев 60x60 мм или жердей диаметром 70 мм, обтесанных на два канта. Обрешетка прибивается к стропилам, уложенным с уклоном не менее 80 %, с шагом 600–700 мм.

    Основание под стальную кровлю

    Стальная кровля применяется преимущество на крышах со сложной геометрией, а листы оцинкованной стали используются также для устройства карнизных свесов, разжелобков, ендов, настенных желобов и водосточных труб независимо от типа кровельного покрытия.

    Основание для металлической кровли выполняется из брусков сечением 50x50 мм или досок размером 50х(120–140) мм, которые укладываются с шагом 200–270 мм (рис. 22). Под лежачие фальцы прокладывают доски шириной 100–120 мм. Устройство обрешетки ведут в направлении от карниза к коньку. Свес крыши по всему периметру обивают сплошным дощатым настилом шириной 70 см. Вдоль конька и ребер укладывают по две доски, соединенные встык. На разжелобках и ендовах устраивают дощатые настилы шириной до 80 см.

    Требование

    Обрешетка должна быть ровной, прочной и хорошо закрепленной. От качества ее устройства зависит долговечность кровли, ибо даже небольшой прогиб стальных листов приводит к ослаблению и возможности нарушения фальцевых соединений.

    Обрешетка изготавливается из сосны, ели, пихты и осины. Влажность древесины не должна быть выше 12 %. Чтобы предохранить древесину обрешетки кровли от загнивания и продлить срок ее службы, древесину пропитывают антисептиками, обмазывают или красят. Увеличивается срок службы древесины и если она в сухом состоянии покрывается олифой. Для значительного увеличения срока службы сухой древесины ее обмазывают смолой.

    К наиболее широко применимым антисептикам относятся фтористый и кремнефтористый натрий, медный купорос, динитрофенолят натрия.

    Совет

    Ввиду легкой возгораемости древесина обрешетки должна быть предохранена от возгорания обработкой огнезащитными химическими веществами – антипиренами, которые при высокой температуре либо плавятся, либо выделяют газы, препятствующие горению. Равномерно пропитанное сухое дерево при высокой температуре не воспламеняется, а только тлеет.

    Обрешетку крепят к деревянным стропилам болтами и гвоздями, листы кровельной стали крепят к обрешетке кляммерами из полосок листовой стали (рис. 22).

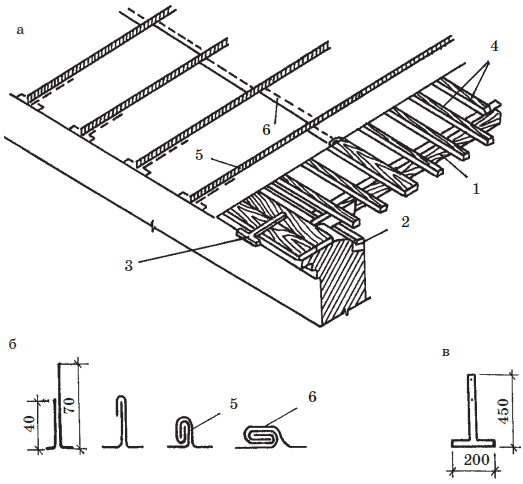

    Рис. 22. Кровля из стальных листов: а – общий вид; б – типы фальцев; в – надкарнизный костыль: 1 – стропильная нога; 2 – мауэрлат; 3 – надкарнизный костыль; 4 – обрешетка; 5 – стоячий фальц; 6 – лежачий фальц

    Основание под кровлю из черепицы

    Все виды кровель из мелких штучных материалов устраивают по обрешетке. Для обрешетки под кровли из глиняной и цементно-песчаной черепицы используются бруски сечением 50x50, 50x60 и 60x60 мм. Более тяжелый кровельный материал укладывается по обрешетке из брусков большего сечения.

    Бруски укладывают на стропила в направлении от конька к карнизному свесу, причем карнизный брусок должен быть выше остальных на 25–35 мм, так как, если последующие ряды черепицы укладываются друг на друга, то первый ряд – на карнизный брусок. Разница в высоте карнизного и рядовых брусков обеспечивается уравнительной рейкой, которую прибивают к первому бруску. Шаг между обрешетками необходимо просчитать заранее. Коньковые бруски прибивают на смежных скатах на таком расстоянии друг от друга, чтобы приконьковые ряды черепиц не соприкасались между собой. Как правило, это расстояние равно 2–4 см от конца стропил. Обрешетку под черепичную кровлю в карнизной части, ендовы и разжелобки делают сплошной из досок толщиной 140–150 мм, уложенных без зазоров в продольном направлении. При этом их следует закруглить, как и остальные острые углы в местах примыкания отдельных элементов крыши. Обрешетка вокруг дымовой трубы должна отстоять от ее стенок на 140 мм (без изоляции досок обрешетки) или на 130 мм (с изоляцией). Перерезанные доски укрепляют дополнительными брусьями. Фронтонные свесы иногда подшивают снизу досками с ветровыми планками.

    Чтобы стропила представляли собой надежные несущие конструкции, они должны крепиться гвоздями длиной 125 мм.

    Как рассчитать габариты кровли? Как по длине, так и по ширине ската должно войти целое число черепиц. Поэтому размеры кровли просчитывают заранее, исходя из длины и ширины отдельной черепицы. Общая длина черепицы включает в себя кроющую длину (ту, что равна шагу между брусками), длину свеса и длину шипа. Чистая длина черепицы, которую и необходимо учитывать при подсчетах, – это только кроющая длина, так как длина шипа каждой черепицы перекрывается длиной свеса вышеуложенной черепицы. При этом необходимо помнить, что черепица прикарнизного ряда должна свисать над стропилами на 5-10 см.

    Аналогичо рассчитывается ширина ската, исходя из кроющей, а не общей ширины отдельной черепицы.

    Черепица крепится к обрешетке кляммерами или гвоздями (рис. 23).

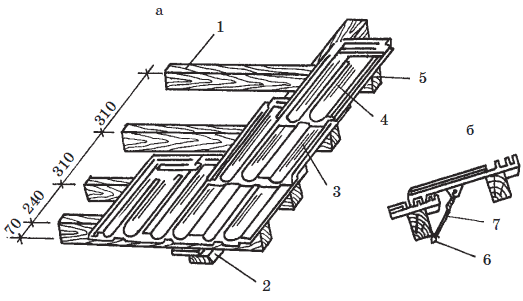

    Рис. 23. Кровля из пазовой штампованной черепицы: а – начальный период укладки; б – крепление черепицы: 1 – карнизная обрешетка; 2 – стропильная нога; 3 – половина пазовой черепицы; 4 – цельная пазовая черепица; 5 – обрешетка; 6 – гвоздь; 7 – проволока

    Основание под кровлю из металлочерепицы

    Металлочерепица – современный, прочный, долговечный, легкий, технологичный и эстетичный кровельный материал, изготавливаемый методом штамповки из листов оцинкованной стали. Листы имеют длину до размера ската крыши – 7 м, ширину 1,2 м при толщине листа 0,5 мм. С обеих сторон листы имеют многослойное покрытие цветным пластиком. Жесткость листов металлочерепицы выше, чем жесткость картин кровли из обычных листов оцинкованной стали.

    Основание кровли из металлочерепицы мало чем отличается от основания под стальную кровлю, однако большая жесткость металлочерепицы позволяет обрешетку выполнять из брусков сечением 40x60 мм и укладывать их с шагом 350 мм, в то время как для обычной стальной кровли этот шаг составляет 200–270 мм. Безусловно, сечение обрешетки зависит и от действующих нагрузок (снег, ветер и т. п.), и от шага стропил. Требования по антисептированию, огнезащите древесины и рекомендации по породам древесины те же, что и для кровли из стальных оцинкованных листов (рис. 24).

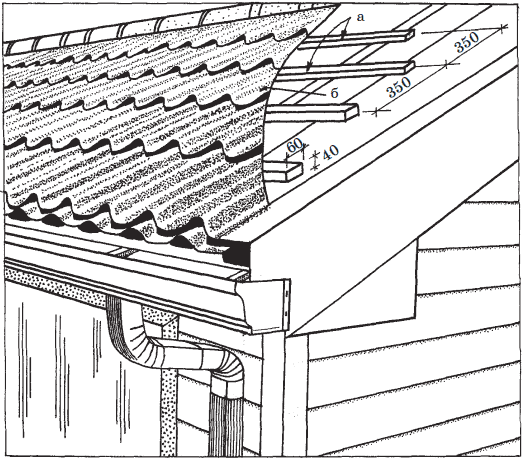

    Рис. 24. Кровля из металлочерепицы: а – обрешетка; б – металлочерепица

    Основания под кровельные неметаллические листы

    Основание для кровли из асбестоцементных плиток

    Основанием для кровли из плоских асбестоцементных плиток типа этернит служит сплошной деревянный настил из досок толщиной 25 мм и шириной 120 мм с зазором между ними 5 мм. Каждую плитку крепят к настилу двумя оцинкованными гвоздями с широкими шляпками.

    Основание под асбестоцементную кровлю устраивают под значительным уклоном – в 30–35 % во избежание протекания кровли. У листовых асбестоцементных кровель этот недостаток менее выражен.

    Основание под кровлю из волнистых асбестоцементных листов

    Основанием для устройства кровли из волнистых асбестоцементных листов обыкновенного профиля (ВО) и листов унифицированного профиля (УВ) служит деревянная обрешетка из брусков сечением не менее 50х50 мм (для ВО) или не менее 75x75 мм (для УВ). Шаг между брусками равен 500–540 мм (для ВО) или 750–800 мм (для УВ). Высота четных и нечетных брусков обрешетки различна: все нечетные бруски должны иметь высоту 50 или 75 мм, все четные – на 3 мм больше. Высоту четных брусков наращивают уравнительными планками высотой 3 мм. Карнизный брусок делают на 6-10 мм выше нечетных брусков. Такое разноуровневое основание обеспечит более плотное прилегание волнистых листов к обрешетке.

    Требование

    Размеры обрешетки должны соответствовать следующему требованию: как в продольном, так и в поперечном направлении ската должно поместиться целое число листов.

    Количество листов в поперечном ряду (Кш) определяют по формуле:

    Кш = (Рф + 2Ф)/Шл

    где Рф – расстояние между осями фронтонных стропил (в мм); Ф – величина свеса кровли на фронтоне (в мм); Шл – кроющая ширина листа (в мм).

    Количество листов в продольном ряду (Кд) определяют по формуле:

    Кд = (Дс + С)/(Дл – Н)

    где Дс – длина ската от конькового бруска до внешней грани карнизного бруска (в мм); С – величина свеса кровли с карнизного бруска (в мм); Дл – общая длина листа (в мм); Н – величина нахлестки в ряду (в мм).

    Если так или иначе возникает необходимость в резке листов, то лучший способ ее избежать – это увеличение или уменьшение величины карнизных и фронтонных свесов.

    Основания под кровлю из безасбестового или цементно-волокнистого шифера, Ондулина, «Вартти-2000» и прозрачных волнистых кровельных материалов аналогичны рассмотренным выше. При их устройстве необходимо учитывать также рекомендации фирм или предприятий-производителей.
