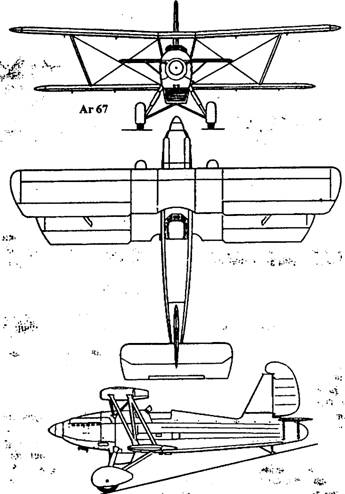

Арадо Ar 67


После того, как в 1932 году главным конструктором "Арадо" стал Вальтер Блюм, резко возросла активность работы конструкторского бюро - начались работы сразу над двумя истребителями Ar 67 и Ar 68. Хотя двигатель BMW VI и был наиболее мощным немецким авиационным двигателем, он не очень подходил для установки на истребитель. В результате команда Блюма выбрала для Ar 67 импортный двигатель "Роллс-Ройс - Кестрел"-У1 в качестве альтернативы BMW VI и "Кэртиссу" V-1570 "Конкверору", который планировался для создаваемого параллельно Ar 68.

Помимо общей конструкции и устройства оперения между этими двумя истребителями было мало общего. Особое внимание было уделено аэродинамической чистоте самолета. Первый из двух истребителей Ar 67а вышел на летные испытания осенью 1933 года. Новый самолет был заметно меньше и легче своего предшественника и представлял собой одностоечный биплан с N-образными наклонными стойками. Необычной особенностью была единая плоскость руля высоты, ставшая своеобразной визитной карточкой самолетов "Арадо" в конце 30-х годов. Крылья разного размаха имели деревянную конструкцию с тканевой и фанерной обшивкой. На верхнем крыле были установлены элероны, на нижнем - закрылки. Фюзеляж имел ферменную конструкцию из сварных труб, с обшивкой придававшей ему овальную форму. Обшивка была из легкого сплава в носовой части и тканевая в хвостовой. Стабилизатор имел металлический каркас с подкосами.



Хорошо закапотироваиный двигатель "Кестрел''-VI с двухлопастным, деревянным винтом фиксированного шArа развивал мощность 525 л. с. на взлете, 500 л. с. на высоте 3300 м и 640 л. с. на высоте 4300 м. Вооружение состояло из двух 7,9-мм пулеметов MG 17 с 500 патронами на ствол, хотя на опытный самолет оно не устанавливалось. По сравнению с Ar 65Е новый Ar 67а (без вооружения) был значительно легче, но нArоузка на крыло возросла с 64 кг/м до 66 кг/м. НArрузка на мощность снизилась с 1,5 кг/л. с. до 1,1 кг/л. с. Скорость и скороподъемность резко возросли на больших высотах, но оказались ниже у земли. В результате Технический департамент вновь созданного Luftfahrtkommissariat (Комиссариата воздушного сообщения) под руководством Германа Геринга решил, что Ar 67 недостаточно превосходит своего предшественника, чтобы оправдать запуск в серийное производство. Дальнейшие работы были прекращены в пользу Ar 68. Был закончен только один опытный самолет.


Тактико-техниеские данные Ar 67а

Тип: одноместный истребитель. Двигатель: один "Роллс-Ройс - Кестрел''-VI - 12-цилиндровый, жидкостного охлаждения, мощностью - 525 л с. у земли и 640 л с на высоте 4300 м.

Вооружение (планируемое): два 7,9-мм пулемета MG17 с 500 патронами на ствол

Максимальная скорость: 292 км/ ч на высоте 2375 м; 338 км/ч на 3800 м. Скороподъемность: 8 м/с. Время подъема на высоту: 1000 м - 2,1 мин; 5000 м - 9,5 мин. Потолок: 10000 м.

Вес: пустой - 1270 кг; взлетный - 1660

кг.

Размеры: размах крыла - 9,68 м; длина - 7,87 м; высота - 3,1м; площадь крыла - 24 м.
