БЕЗ ПЯТИ ПЯТЬ

Название Су-35 хорошо известно мировой авиационной общественности. Под этим именем модернизированный вариант истребителя Су-27 не один раз демонстрировался на международных выставках еще в 1990-х годах. Эта машина участвовала в тендерах ВВС Кореи и Бразилии. Не так давно компания «Сухой» начала продвижение но рынок нового самолета с тем же названием. Внешний облик самолета на первый взгляд почти не изменился, лишь опытный специалист сумеет найти внешние отличия от истребителя Су-27. Но сегодня это совершенно иная машина.

Новый вариант Су-35 активно разрабатывался с 2005 г. Глубоко модернизированный сверхманевренный многофункциональный истребитель должен занять место между нынешними Су-30МК разных вариантов и перспективным самолетом пятого поколения, проект которого сегодня выходит на финишную прямую. С появлением этого самолета компания «Сухой» связывает свое ближайшее будущее на мировых рынках вооружения.

Что же должно позволить новому Су-35 получить преимущество на мировом рынке по сравнению с другими предлагаемыми многофункциональными истребителями?

Если очень коротко – технологии пятого поколения. Именно эти технологии дадут превосходство над всеми другими истребителями четвертого поколения, которые сейчас имеются в мире.

Первый летный экземпляр Су-35 собрали на Комсомольском-на-Амуре авиационном производственном объединении (КнААПО) летом 2007 г. В августе на борту транспортного самолета Ан-124 истребитель доставили в Летно-исследовательский институт (ЛИИ) им. М.М.Громова, где он в августе дебютировал на статической стоянке МАКС-2007, став «гвоздем» авиасалона. Здесь можно было рассмотреть отличия новой машины более подробно.

Су-35 получил усовершенствованный планер с существенно возросшим ресурсом. Это, пожалуй, главное.

По своей аэродинамической схеме новый Су-35 повторяет Су-27. По сравнению с прежним Су-35 (первым с этим названием) и Су-30 на нем отсутствует переднее горизонтальное оперение. Стойки шасси в связи с ростом взлетной массы усилены, носовая опора имеет двухколесную стойку, как на самолетах Су-27М и Су-33. Весьма характерный для семейства Су-27 верхний тормозной щиток сняли, а его функции передали рулям направления с дифференциальным отклонением.

Новая конструкция планера и пространство, освободившееся после снятия тормозного щитка, позволили существенно увеличить и без того немаленький внутренний запас топлива. Он возрос с 9400 кг (у серийного Су-27) до 11500 кг. В дополнение к этому новый Су-35 может нести два подвесных топливных бака емкостью по 1800 л на пилонах под крылом, что увеличивает запас топлива до 14300 кг. Кроме того, штатной осталась система дозаправки топливом в полете по системе «шланг-конус» с выдвижной штангой слева от козырька фонаря кабины пилота.

На самолете используются и технологии снижения радиолокационной заметности.

Новый Су-35 оснащен двигателями, известными пока под названием «117С». Это развитие мотора АЛ-31ФП. Новый компрессор низкого давления с увеличенным диаметром, новые турбины высокого и низкого давления, а также технологии пятого поколения позволили увеличить максимальную тягу двигателя на форсажном режиме до 14500 кгс. «Прибавка в мощности лишь на одну пятую в корне меняет всю динамику самолета, – сказал заместитель генерального конструктора НПО «Сатурн» Евгений Марчуков. – Разгон самолета до заданной скорости сократится в два раза. Представляете, насколько улучшатся боевые возможности самолета! Естественно, скороподъемность самолета улучшится, сократится длина пробега при взлете».

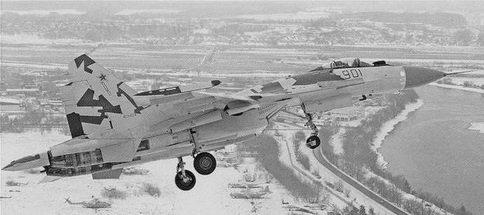

Су-35 в первом полете нод Жуковским

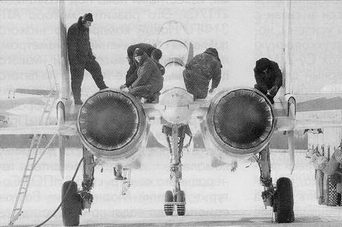

Подготовка к первому вылету

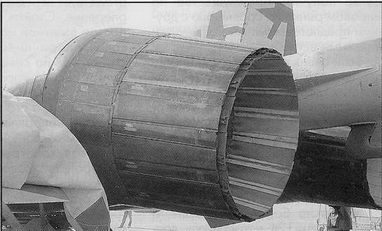

Сопло с управляемым вектором тяги двигателя «117С»


Существенно выросли и ресурсы. Так, межремонтный ресурс увеличился в два раза, ресурс до первого капитального ремонта – до 1500 часов, назначенный ресурс – до 4000 часов.

Самый современный отечественный газотурбинный двигатель НПО «Сатурн» разрабатывало в 90-е годы, когда военно-промышленный комплекс практически не финансировался из госбюджета. Вся работа велась на правах коммерческого проекта на собственные средства предприятия и при содействии КБ «Сухой».

Летные испытания двигателя начались четыре года назад, в марте 2004 г. на летающей лаборатории Су-27М. Всего по программе испытаний было выполнено 30 полетов, из них пять с двумя двигателями. Стендовые испытания проводятся на Лыт-каринском машиностроительном заводе (филиал НПО «Сатурн») с 2003 г., а весной 2007 года там приступили к стендовым ресурсным испытаниям двигателя.

Испытания показали, что параметры двигателя «1 1 7С» по сравнению с АЛ-31ФП значительно улучшились и превысили параметры технического задания как по тяге, так и по удельному расходу топлива.

Двигатель, по сути, является прототипом двигателя пятого поколения, он оснащен поворотным соплом.

Серийное производство «117С» будут вести НПО «Сатурн» и Уфимское моторостроительное производственное объединение (УМПО) на паритетной основе.

Новый Су-35 получил и принципиально новый комплекс бортового оборудования, разработанный предприятиями НПЦ «Технокомплекс». Основу комплекса составляет информационно-управляющая система (ИУС), предназначенная для функциональной, логической, информационной и программной увязки систем бортового оборудования в единую интегрированную систему. Именно она обеспечивает взаимодействие между летчиком и самолетом. В состав ИУС входят два центральных бортовых вычислителя, средства коммуникации и преобразования информации и система индикации.

Основу информационно-управляющего поля кабины пилота составляют два цветных многофункциональных жидкокристаллических индикатора (размер экрана 9x12 дюймов), многофункциональный пульт со встроенным дисплейным процессором, широкоугольный коллиматорный индикатор на фоне лобового стекла (поле зрения 20x30 градусов), пульт управления и индикации. ЖКИ отображают в многооконном режиме графическую, цифробуквенную и символьную информацию, отображают телевизионную информацию от бортовых телевизионных датчиков с наложением символьной и цифробук-венной синтезированной информации, формируют видеосигнал в систему видеорегистрации. Многофункциональный пульт отображает необходимую информацию и обеспечивает выдачу команд нажатием кнопок на обрамлении пульта.

Управление бортовым оборудованием, системами и вооружением осуществляется с помощью кнопок и переключателей на ручке управления самолетом и рычагах управления двигателями, а также посредством кнопочного обрамления индикаторов.

Комплексная система управления, созданная МНПК «Авионика», объединила функции сразу нескольких систем: системы дистанционного управления, системы ограничительных сигналов, системы управления торможением колес шасси, системы управления поворотом передних колес. Кроме того, на нее возложены функции системы активной безопасности. В самолете Су-27 эти функции были разделены между отдельными системами. При этом во всех трех каналах реализовано электродистанционное управление без механической проводки. Такая интеграция позволила повысить пилотажные и маневренные возможности Су-35.

Ядро системы управления вооружением Су-35 является новая радиолокационная система управления (РЛСУ) с фазированной антенной решеткой «Ирбис-Э», разработанная ОАО «Научно-исследовательский институт приборостроения им. В.В.Тихомирова» (НИИП). «Ирбис-Э» обладает уникальными характеристиками по дальности обнаружения целей и конструктивно представляет собой многофункциональную РЛС с пассивной ФАР, размещенной на двухстепенном гидроприводе (по азимуту и крену).

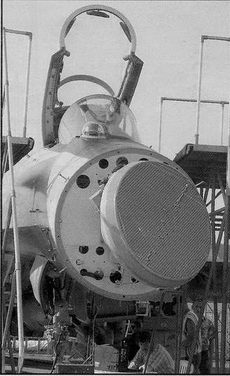

Антенна РЛСУ «Ирбис-Э»

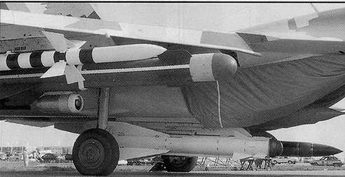

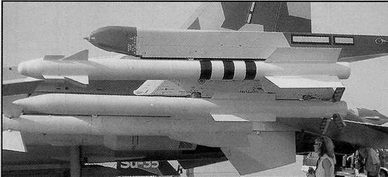

Ракеты Р-27, Х-59 и Х-29

Ракеты Р-73 и РВВ-АЭ


Это логическое развитие линии локаторов «Ирбис» со значительно возросшими характеристиками. Полоса рабочих частот расширена более чем в два раза, зона обнаружения и сопровождения воздушных целей по азимуту возросла с 70 до 120 градусов, в 2-2,5 раза увеличена дальность действия, улучшена помехозащищенность. По этим показателям «Ирбис» находится на уровне самых современных зарубежных разработок в этой области, превосходя большинство американских и западноевропейских РЛС с пассивными и активными ФАР.

Антенное устройство сканирует пространство при электронном управлении лучом по азимуту и углу места в секторах не менее 60 градусов. Кроме того, двухстепенной электрогидропривод механически доворачивает антенну по азимуту на угол до 60 градусов и по крену на угол 120 градусов. Благодаря этому максимальный угол отклонения луча по азимуту при электронном управлении и механическом довороте антенны увеличивается до 120 градусов.

РЛСУ «Ирбис-Э» позволяет обнаруживать и сопровождать до 30 воздушных целей при сохранении непрерывности обзора пространства, вести одновременный обстрел до восьми воздушных целей. Комплекс обеспечивает обнаружение, селекцию и сопровождение до четырех наземных целей в нескольких режимах картографирования с различной степенью разрешения при сохранении контроля над воздушным пространством. Воздушные цели с эффективной поверхностью рассеяния (ЭПР) 3 кв. м на встречных курсах РЛСУ «Ирбис-Э» обнаруживает на дальности до 400 км.

Разработка РЛСУ «Ирбис» началась в НИИП с 2004 г. За прошедшие годы опытные образцы системы прошли стендовые испытания, а с начала 2007 г. РЛСУ проходит и летные испытания на летающей лаборатории Су-30МК2.

Важной составляющей системы управления вооружением модернизированного Су-35 является принципиально новый комплекс оптико-электронных систем. Они обеспечивают круглосуточное обнаружение и сопровождение воздушных и наземных целей и применение оружия по этим целям. Новое поколение таких систем разработано Уральским оптико-механическим заводом (УОМЗ) им. Э.С.Яламова. Оптико-локационная станция ОЛС-35, в отличие от своих предшественников, способна эффективно работать и в передней, и в задней полусфере (в том числе в ИК-диапазоне, по нескольким целям одновременно). Многоканальный автомат захвата и сопровождения целей обеспечивает точность наведения в условиях воздействия искусственных и естественных помех. При этом станция стала намного компактнее и легче своих предшественников, а применение лейкосапфирового обтекателя существенно повысило надежность и безотказность станции. Важной особенностью ОЛС-35 является также включение в ее комплект телевизионного канала с дальностью действия 10-12 км. В целом дальность обнаружения тепловым каналом в задней полусфере цели возросла с до 70 км, а в передней полусфере -до 40 км. Существенно увеличились и верхние границы диапазона дальностей до цели, измеряемых лазерным каналом станции.

Обновлены и другие системы бортового оборудования Су-35 – навигационное и радиосвязное оборудование, системы, обеспечивающие групповые действия истребителей, комплекс радиоэлектронного противодействия, конкретный состав которого и комплектация может определяться желанием заказчика.

Новый Су-35 унаследовал весь спектр вооружения, который способен применять сегодня Су-30МК. Оно размещается на 12 узлах наружной подвески, а его общая масса может достигать 8000 кг. Естественно, сохранилась и встроенная пушка ГШ-301 калибром 30 мм по правому борту фюзеляжа.

Бомбардировочное и неуправляемое оружие новой машины принципиально ничем не отличается от оружия, применяемого сегодня на Су-30МК, но в перспективе и здесь могут появиться новые авиационные бомбы и ракеты (в том числе и с лазерной коррекцией).

Фактически истребитель не способен применять только то тяжелое вооружение, которое создано специально для бомбардировщиков стратегической авиации. Похвастать такими уникальными возможностями не может сегодня ни один фронтовой истребитель в мире.

Первый полет самолета Су-35 состоялся 19 февраля 2008 г. в ЛИИ им. М.М.Громова в подмосковном Жуковском. Пилотировал его заслуженный летчик-испытатель России Сергей Богдан. Программа первого полета была выполнена полностью. Замечаний к работе двигателей не было. Время полета составило 55 минут, высота полета – до 5000 м.

Говоря об испытаниях самолета, глава компании «Сухой» Михаил Погосян подчеркнул, что «очень доволен результатом». «Испытания прошли полностью в соответствии с нашими ожиданиями, системы работали штатно, управляемость самолета была полностью подтверждена во всех испытываемых режимах». Погосян назвал прошедшие летные испытания Су-35 историческим событием: «Этот самолет является первым шагом к самолету пятого поколения. Бортовое компьютерное оборудование Су-35 позволяет отработать комплекс управления будущего истребителя пятого поколения».

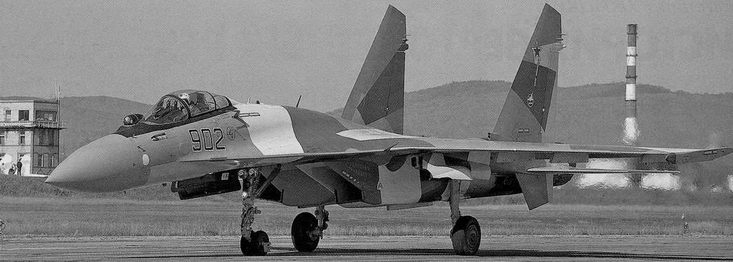

Второй опытный Су-35 ночол проходить летные испытания 2 октября


6 марта Сергей Богдан выполнил второй испытательный полет на истребителе Су-35. Более двух часов он отрабатывал в воздухе различные режимы работы силовой установки и комплексной системы управления. Проверялись также характеристики устойчивости и управляемости самолета. Двигатели «1 1 7С» работали надежно и устойчиво, замечаний к работе двигателей, систем и оборудования не было.

2 октября в соответствии с программой летных испытаний с аэродрома Комсомольского-на-Амуре авиационного производственного объединения им. Ю.А.Гагарина поднялся в воздух второй летный образец многофункционального истребителя Су-35. В течение часа отрабатывались различные режимы работы силовой установки и комплексной системы управления. Проверялись характеристики устойчивости и управляемости самолета, силовой установки.

Пилотировал самолет заслуженный летчик-испытатель Российской Федерации Сергей Богдан. На сегодняшний день совершено более сорока полетов, подтвердивших основные летные характеристики машины.

Подключение к испытаниям второго самолета позволит ускорить выполнение программы и обеспечить начало серийных поставок Су-35 российским и зарубежным заказчикам в 2011 г. КнААПО приступило к сборке еще двух летных образцов Су-35, которые в ближайшее время должны присоединиться к программе испытаний.

ОАО НПО «Сатурн» и ОАО «УМПО» также приступили к изготовлению восьми двигателей окончательной компоновки, которые будут использованы при доводке изделия.

По мнению главы компании «Сухой» Михаила Погосяна, Су-35 могут поступить на вооружение в российские ВВС через два-три года: «Думаю, что серийные поставки Су-35 для нужд ВВС России начнутся в 2010-2011 годах. Мы также намерены продвигать этот истребитель на наши традиционные рынки в Юго-Восточной Азии, Африке, на Ближнем Востоке и в Южной Америке».


ТАКТИКО- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СУ-35

Длина, м…21,9

Высота, м…5,9

Размах крыла, м… 15,9

Нормальная взлетная

масса, кг… 25300

Макс, взлетная масса, кг… 34500

Макс, скорость у земли, км/ч… 1400

Макс, скорость

но большой высоте (число М)…2,25

Практический потолок, км…18

Дальность полета, км:

на малой высоте… 1580

на большой высоте…3600

Перегоночная дальность с подвесными баками, км…4500


Работы по модернизации Су-27 начались еще в середине 1980-х годов. Улучшенная машина должна была отличаться цифровой электродистанционной системой управления, более мощной РЛС и набором вооружения, включающим различное управляемое оружие класса «воздух-поверхность». Радиус действия модернизированной машины должен был возрасти за счет использования системы дозаправки в воздухе и подвесных топливных баков.

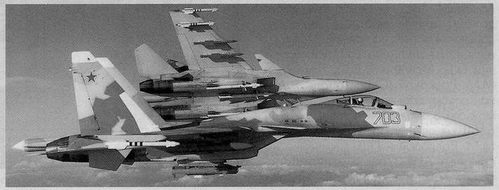

Первый опытный Су-27М (модернизированный) №701 вышел на летные испытания в 1988 г., в апреле 1992 г. в воздух поднялся первый серийный образец, получивший известность под названием Су-35. Однако крупносерийное производство так и не началось. КнААПО построило 17 самолетов Су-27М, в том числе пять опытных, два планера для статических испытаний, шесть предсерийных и три серийных самолета. Кроме того, в 2000 г. был построен опытный образец двух местного учебно-боевого варианта машины – Су-35УБ (№801). Государственные испытания самолета были приостановлены в середине 1990-х гг., предсерийные машины использовали для различных испытаний.

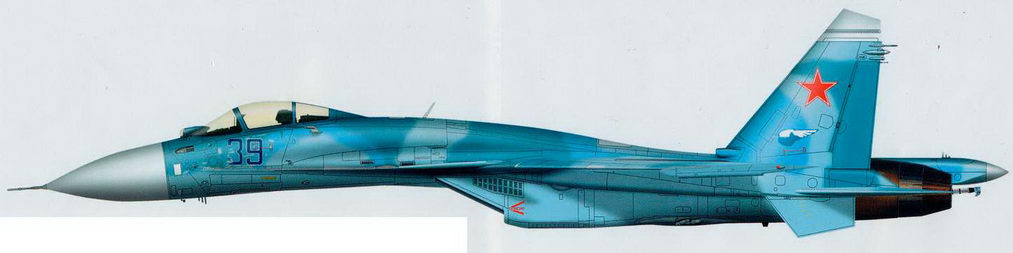

Су-27К (Т-10К-2), на котором В.Пугачев 1 ноября 1989 года выполнил первую посадку на палубу авианесущего крейсера «Тбилиси»

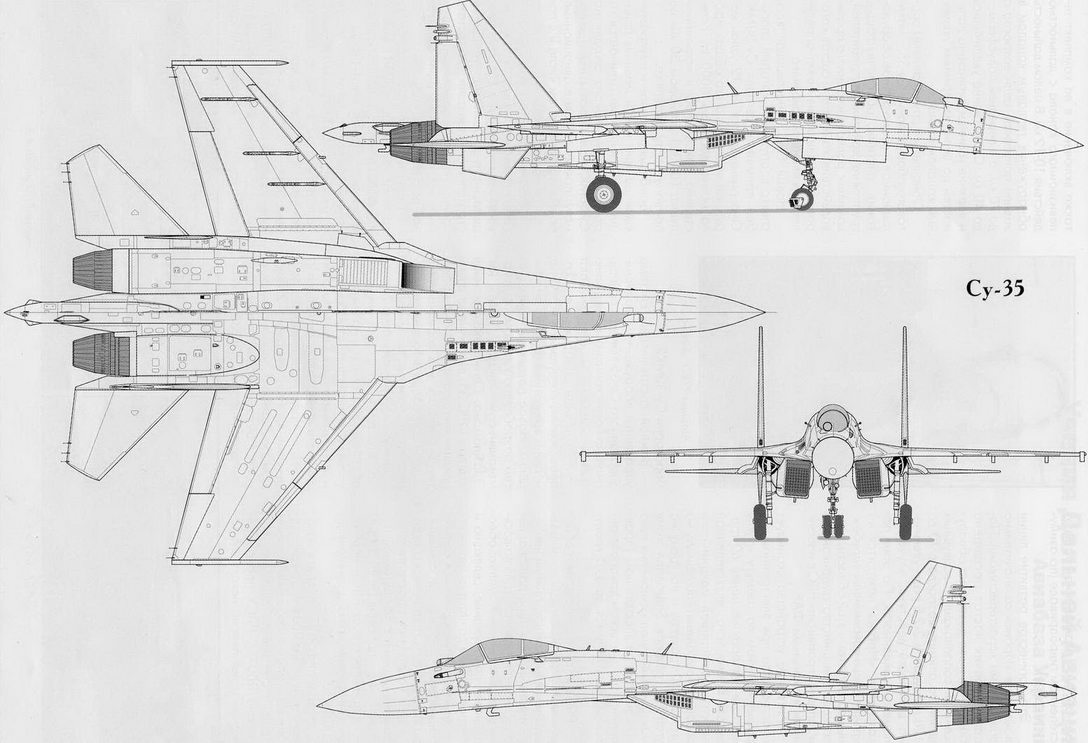

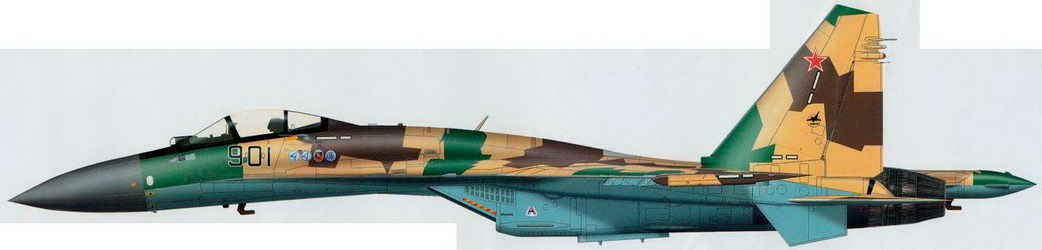

Истребитель Су-35 (первый летный образец)

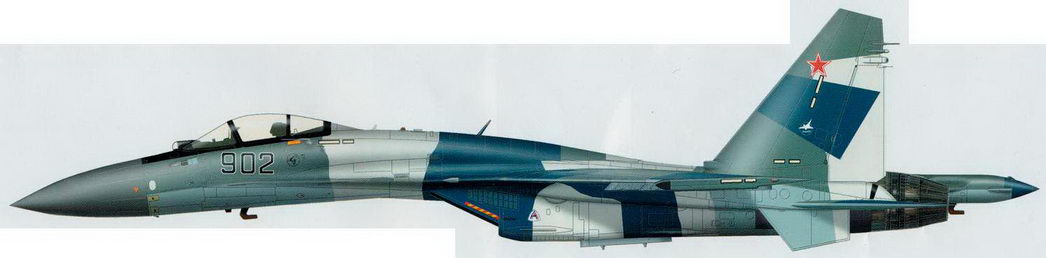

Су-35 (второй летный образец)


Евгений РУЖИЦКИЙ
