БПЛА: первое знакомство

В последние годы тема беспилотных летательных аппаратов (БПЛА) не сходит со страниц научно-технических изданий. И это не случайно, так как с начала 1990-х гг. в мире наблюдается резко возросший интерес к этому типу авиационной техники. Опыт военных конфликтов в Югославии, Ираке и Афганистане показал, что успех боевых операций во многом зависит от их информационного обеспечения, в котором важную роль играют именно БПЛА. Мощным толчком к развитию «беспилотников» послужила война в Персидском заливе (1991 г.), когда в небе над Ираком стали применять беспилотные аппараты, служившие своеобразными «глазами в небе». Их роль сводилась к наблюдению за передвижениями иракских войск. Опыт той войны показал, что простые и недорогие беспилотные аппараты могут оказать неоценимую помощь командирам как мелких, так и крупных воинских подразделений. Применение БПЛА заставило пересмотреть подход к планированию боевых операций.

Одновременно расширялся и диапазон задач, решаемых «беспилотниками». Создавались все новые и новые БПЛА, возможности которых возрастали за счет установки все более эффективных целевых нагрузок. В конце концов, беспилотные аппараты превратились в систему, способную не только вести разведку и обеспечивать информационную поддержку, но и наносить удары по выявленным целям с помощью высокоточного оружия класса «воздух- поверхность». Уже заговорили о создании беспилотных боевых самолетов, которые могут взять на себя выполнение ударных операций в условиях, когда пилотируемые самолеты применять нецелесообразно. Некоторые эксперты высказывают мысль, что истребители шестого поколения будут беспилотными. Исследуются транспортные беспилотные самолеты небольшой грузоподъемности для доставки срочных грузов в труднодоступные места.

А что понимается под термином «БПЛА»? В российской энциклопедии «Авиация», изданной в 1994 г., это понятие относится к летательному аппарату, который не имеет на борту экипажа и может совершать управляемый или неуправляемый полет. Управление им осуществляется с помощью бортовых устройств или дистанционно по радио с наземного пункта. В последнем случае беспилотные аппараты называются дистанционно-пилотируемыми (ДПЛА). Необходимо подчеркнуть, что особой разницы между БПЛА и ДПЛА нет. Под термином «БПЛА» обычно понимают аппараты, выполняющие задание по заранее заложенной программе (т.е. в большей степени автономно), а термин «ДПЛА» касается аппаратов, управляемых оператором с наземного, воздушного или корабельного пунктов. Практически все современные беспилотные аппараты могут выполнять автономный или контролируемый полет.

В иностранной литературе БПЛА известны под аббревиатурой UAV (Unmanned Air Vehicle). Это понятие более широкое, чем используемый ранее термин RPV (Remote Piloted Vehicle), который в большей степени соответствует понятию «ДПЛА». Недавно появилась новая аббревиатура UAS (Unmanned Aerial System), т. е. беспилотная авиационная система (БАС) или беспилотный авиационный комплекс (БАК). Эти термины, как полагают специалисты, в большей мере раскрывают сущность беспилотника, так как учитывают сам летательный аппарат (планер и вся его начинка в виде целевой нагрузки), а также средства обеспечения (транспортно-пусковое устройство, средства связи, наземный пункт управления и др.).

С точки зрения функционального назначения БПЛА сначала делились на имитационные (летающие мишени) и информационные. Первые предназначены для моделирования в реальных условиях летательных аппаратов противника (в том числе крылатых ракет) для отработки методов и средств их поражения и подготовки личного состава ПВО. Информационные БПЛА служат для сбора информации и передачи ее потребителям в реальном масштабе времени. Такие беспилотные аппараты – самые распространенные в вооруженных силах. К ним относятся как тяжелые высотные стратегические БПЛА Northrop Grumman RQ-4 Global Hawk (по сути, это настоящий самолет, весящий более 11 т и имеющий крыло с размахом под 40 м), так и тактические разведчики General Atomics Predator RQ-1, IAI Searcher и Heron, Sagem Sperwer, EMT LUNA, Rheinmetall KZO, Northrop Grumman Hunter, Elbit Hermes и Skylark, RUAG Ranger и много других.

Сравнительно недавно появился еще один класс БПЛА – ударно-разведывательный (УРБПЛА), который представляет собой беспилотный разведчик, способный одновременно вести разведку, поиск целей и их поражение. Для этого аппарат несет высокоточное ударное вооружение. Характерными примерами таких машин, называемых также беспилотными боевыми самолетами (ББС), являются американские аппараты Predator MQ-1B и Reaper MQ-9.

ББС – это уже реальная боевая единица. Фактически он представляет собой беспилотный истребитель или штурмовик. Не случайно такие летательные аппараты предлагали делать на основе серийных пилотируемых самолетов, в частности, истребителей Lockheed Martin F-16 или штурмовиков Fairchild А-10. В настоящее время за рубежом ведутся работы по целому ряду проектов ББС и их демонстрационных прототипов. В дальнейшем мы расскажем о ББС, исследуемом в США, Франции, Великобритании, Швеции и других странах.

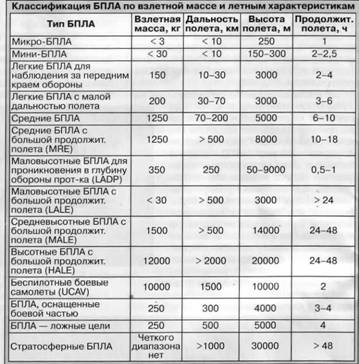

Все многообразие уже созданных и только разрабатываемых беспилотных аппаратов можно классифицировать по взлетной массе, дальности, высоте и продолжительности полета (табл. 1), а также по типу конструкции и силовой установки. В скобках даны аббревиатуры, применяемые для тех или иных типов БПЛА в англоязычной литературе.


По типу конструкции БПЛА делятся на аппараты, выполненные по самолетной (fixed-wing) и вертолетной (rotary-wing) схемам, а также на аппараты с машущим крылом. По типу взлета их можно разделить на аппараты с обычными взлетом и посадкой и вертикально взлетающие. В качестве силовой установки применяются двигатели внутреннего сгорания (ДВС), в том числе поршневые (ПД) и роторно-поршневые (РПД), и газотурбинные двигатели (ТВД и ТРДД), а также различные «экзотические» силовые установки, работающие на солнечной, микроволновой или лазерной энергии. Как видно из таблицы, БПЛА обладают чрезвычайно широким диапазоном продолжительности полета – от 1 ч до нескольких суток, они могут летать на высотах от десятков метров до 20 км и выше.

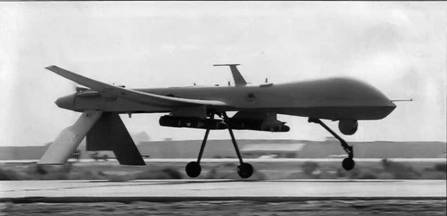

Беспилотные боевые самолеты MQ-9 «Риппер» (на заставке) и MQ-1B «Предейтор»

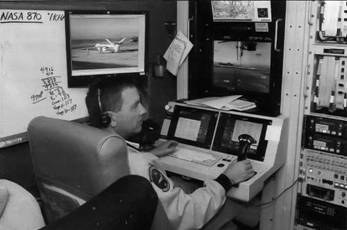

Пилот-оператор БПЛА «Икхана» (гражданский вариант «Предейтора») на своем рабочем месте


Современные БПЛА отличаются наличием сложных радионавигационных систем, высокоэффективных средств наблюдения и передачи данных. Следует отметить, что на многих военных БПЛА технология «стелс» или совсем не используется, или применяется в ограниченных объемах. Их живучесть обеспечивается более простыми методами – малыми размерами, соответствующей компоновкой, низким уровнем шума и камуфляжной окраской.

В данной статье, открывающей цикл обзоров современных и перспективных БПЛА, мы не будем вдаваться в технические подробности. Здесь речь пойдет о мировом рынке БПЛА. Прежде всего, надо отметить, что, по данным на 2007 г., в разработке, серийном производстве и эксплуатации находились «беспилотники» 800 различных типов! Их разработкой и производством занимались почти 260 фирм в 57 странах мира. Все эти страны можно условно разделить на три группы. В первую входят добившиеся наибольших успехов в области создания БПЛА. Это – США, Израиль, Франция, Великобритания, Россия и Германия. Во вторую группу входят страны, активно занимающиеся проблемой беспилотных аппаратов и заметно в этом преуспевшие: Австралия, Индия, Иран, Испания, Италия, Канада, КНР, Швейцария, Швеция, ЮАР, Южная Корея и Япония. Наконец, третья группа объединяет страны, где тематика БПЛА лишь начинает зарождаться: Австрия, Алжир, Аргентина, Бельгия, Болгария, Бразилия, Голландия, Греция, Дания, Египет, Иордания, Ирак, Ливия, Малайзия, Мексика, Новая Зеландия, Норвегия, ОАЭ, Оман, Пакистан, Польша, Португалия, Саудовская Аравия, Сербия, Сингапур, Таиланд, Тайвань, Тунис, Турция, Украина, Филиппины, Финляндия, Хорватия, Чехия, Шри Ланка и др.

Работы по БПЛА координируются и финансируются в ряде случаев государственными структурами. Например, в США за программы исследований и разработки перспективных БПЛА отвечают Управление совместных программ разработки крылатых ракет и беспилотных летательных аппаратов (JPO) и Управление воздушной разведки при Министерстве обороны (DARO), где формируются концепции и облик перспективных беспилотных систем различного назначения. Активную роль, включая финансирование, играет DARPA – Управление перспективных исследований при Министерстве обороны США. Большую роль в создании БПЛА государство играет во Франции, Израиле, Китае и других странах. Кроме того, в Европе ряд проектов осуществляется в рамках международного сотрудничества.

Характерным примером государственного подхода к развитию БПЛА является подготовленная в августе 2005 г. Министерством обороны США долгосрочная комплексная программа, рассчитанная до 2030 г. Она носит название «Дорожная карта развития БПЛА: 2005-2030 гг.». Документ утвержден начальниками штабов Армии, ВВС, ВМФ, командующим Корпусом морской пехоты, директорами DARPA и Национального агентства по геокосмической разведке (NGSIA).

Прежде всего, в «Дорожной карте» дано определение понятию «БПЛА», как его видят американские специалисты. В документе отмечается, что часто возникает путаница между терминами «БПЛА» и «крылатая ракета», которые относятся к беспилотным летательным аппаратам. Но между ними есть два важных различия. Во-первых, БПЛА оснащен системами и оборудованием, обеспечивающими его возвращение после выполнения задания, а у крылатой ракеты их нет. Во-вторых, при использовании БПЛА в качестве оружия вооружение на нем не интегрировано в конструкцию, а размещается на внешних подвесках, в то время как крылатая ракета имеет боевую часть, интегрированную в ее конструкцию.

В справочнике «Военные термины и определения», подготовленном Пентагоном несколько лет назад, понятие «БПЛА» имеет следующее толкование: «Беспилотный летательный аппарат 'UAV) – это летательный аппарат с силовой установкой, не имеющий на борту пилота-оператора, использующий аэродинамическую подъемную силу во время полета, способный летать автономно или с использованием дистанционного управления, предназначенный для многократного использования и имеющий возможность нести оружие летального или нелетального типа. Баллистические, полубаллистические и крылатые ракеты, а также артиллерийские снаряды не относятся к БПЛА». Как видно, это определение отличается от российского.

В США уделяют значительное внимание созданию БПЛА и разработке перспективных планов их дальнейшего развития. В период 1990-1999 гг. на разработку, серийное производство и эксплуатацию БПЛА было выделено свыше 3 млрд. USD. После трагических событий 11 сентября 2001 г. в бюджете Пентагона на 2003 финансовый год впервые сумма расходов на БПЛА превысила 1 млрд. USD, а в бюджете на 2005 финансовый год – достигла 2,168 млрд. USD. Близкий уровень финансирования сохранился до настоящего времени (в 2008 г. – 2,249 млрд. USD), а в дальнейшем его планируют увеличить примерно до 3 млрд. в год. В настоящее время на вооружении США находится около 250 беспилотных комплексов (без учета мини-БПЛА и микро-БПЛА), к 2010 г. это количество должно возрасти до 675, а к 2015 г. – до 1400. Если сейчас БПЛА используются для оптической разведки и в редких случаях применяются для ударных операций, то в будущем круг их задач существенно расширится. Они будут выполнять задания по радиоэлектронной разведке, охране военных объектов, морскому патрулированию, ретрансляции, перевозке малоразмерных грузов и подавлению системы ПВО противника.

В «Дорожной карте» подчеркивается, что по надежности БПЛА практически не уступают пилотируемым самолетам. При этом по численности и налету они значительно отстают от обычных самолетов. Например, БПЛА «Предейтор» достигли налета в 100000 ч только в октябре 2004 г., т. е. через 8 лет после принятия на вооружение. У истребителя Lockheed Martin F-16 такой же налет был получен через 2 с небольшим года. Однако по коэффициенту аварийности класса А на 100000 летных часов (полная потеря летательного аппарата или его повреждение, делающее восстановление экономически нецелесообразным) БПЛА Predator и самолет F-16 полностью сопоставимы.

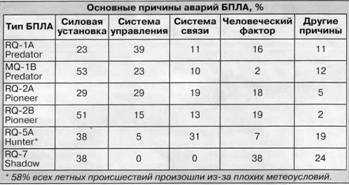

Были проанализированы аварии с БПЛА, происшедшие в 1986-2003 гг. За это время коэффициент аварийности класса А для БПЛА Predator составил 20, Hunter – 47, Global Hawk – 88, Shadow – 191 и Pioneer – 281.

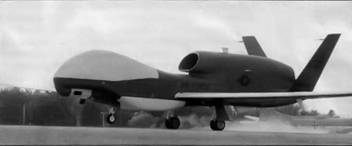

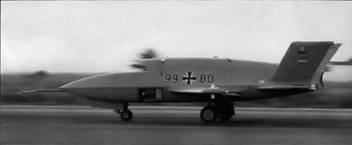

Американский стратегический БПЛА RQ-4 «Глобал Хок» и европейский «беспилотник» «Барракуда»



Демонстрационный британский беспилотный боевой самолет «Коракс»


В «Дорожной карте» отмечается, что затраты на разработку БПЛА достаточно велики. Например, с начала официальной разработки высотного БПЛА Global Hawk (октябрь 1994 г.) до первого полета в феврале 1998 г. (через 41 месяц) было затрачено 205 млн. USD. Программа разработки разведывательного самолета Lockheed U-2 началась в декабре 1954 г., а первый полет состоялся в августе 1955 г., т.е. через восемь месяцев. Этот этап обошелся в 243 млн. USD. Сравним теперь боевые летательные аппараты. Истребитель F-16 стали проектировать в феврале 1972 г.; впервые он поднялся в воздух через 23 месяца (в январе 1974 г.). Для решения этой задачи было затрачено 103 млн. USD. В апреле 1998 г. фирма Boeing приступила к проектированию экспериментального ББС Х-45А. Первый полет он совершил в мае 2002 г., через 49 месяцев. До первого вылета было израсходовано 173 млн. USD.

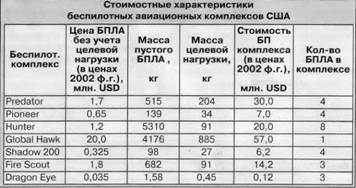

Представляют интерес данные о стоимости беспилотного авиационного комплекса. У современных американских БПЛА стоимость 1 кг массы планера в среднем составляет 3300 USD, а стоимость 1 кг целевой нагрузки – 17260 USD. Данные о стоимостных характеристиках некоторых комплексов приведены в таблице.



Прогнозы развития мирового рынка БПЛА регулярно готовит американская консалтинговая компания Forecast International. Например, в октябре 2007 г. она опубликовала очередной прогноз на период до 2016 г. В нем отмечается, что военные действия в Ираке и Афганистане вызвали «бум» на рынке беспилотных аппаратов. Резко стали увеличиваться затраты на их разработку и серийное производство, и этот процесс будет, по мнению Forecast International, возрастать. Предполагается, что в ближайшие 10 лет рынок БПЛА оценивается в 16,2 млрд. долл. Лидерство будут уверенно сохранять США, на долю которых придется 65% рынка. Эти проценты поделят фактически две американские фирмы – Northrop Grumman (41%) и General Atomics (22%), небольшую долю в 2% может ухватить еще одна американская фирма – AAI. Оставшиеся 35% придутся на остальные страны, среди которых Израиль, Франция, Великобритания, Италия и т. д. Если говорить об объеме выпуска БПЛА, то эксперты Forecast International полагают, что в течение ближайших 10 лет может быть построено более 20000 «беспилотников».

В последнее время на рынке БПЛА возросла активность европейских фирм. Сейчас они занимаются разработкой и серийным производством более чем 160 моделей БПЛА. По этому показателю европейцы даже немного превзошли американцев (правда, следует учесть, что некоторые европейские БПЛА являются доработанными американскими изделиями).

В Европе создаются практически все типы современных БПЛА (от микро-БПЛА до ББС, но не все они выпускаются серийно). Многие европейские разработки последних лет являются сильными конкурентами на мировом рынке и в экспортном плане кое-где начинают теснить американские БПЛА. Правда, это «кое-где» касается тех стран, куда по ряду причин США не желают продавать свои «беспилотники». Следует, однако, отметить, что по уровню используемых технологий европейские БПЛА несколько отстают от американских, зато с точки зрения стоимости они более привлекательны для покупателей.

Ведущими разработчиками БПЛА в Европе являются концерн EADS и фирмы Alcore Technologies (Франция) и Rheinmetall (Германия). На их долю приходится 25% всех работ в области БПЛА. Есть еще ряд фирм, которые приближаются к лидирующей тройке. Согласно анализу, проведенному американской консалтинговой компанией Teal Group, Европа вышла на второе место в мире по объему продаж БПЛА и уступает только США по объему НИОКР, обладая 20% долей затрат в общемировом рынке.

Основные работы в Европе в области БПЛА сосредоточены во Франции, где они ведутся как по национальным программам, так и по общеевропейским. Созданные во Франции различные «беспилотники» активно применялись во время событий на Балканах в конце 1990-х гг. В настоящее время французские БПЛА (например, Sagem Sperwer) успешно несут военную службу в Ираке и Афганистане. Концерн EADS участвует в программе разработки разведывательного аппарата Eagle 1, предназначенного для продолжительных полетов на средних высотах (7000-8000 м), а также высотных аппаратов HALE, способных в течение 24-36 ч летать на высоте около 18000 м.

Фирма Dassault Aviation решила специализироваться на разработке беспилотных боевых самолетов (ББС). Вместе с фирмами Швеции, Швейцарии, Греции и Испании она осуществляет программу создания демонстрационного ББС Neuron, на базе которого может появиться серийный ББС для Вооруженных сил Франции и ряда европейских стран.

Финансированием работ по БПЛА во Франции занимается Директорат по закупкам вооружений (DGA) Министерства обороны. Например, в 2002 г. DGA выделил средства на проведение конкурса на создание микро-БПЛА для французской армии. В результате нескольких отборов остались две фирмы, получившие контракты на разработку, постройку и летные испытания опытных образцов микро-БПЛА. В скором времени должны состояться сравнительные испытания, после чего определится победитель конкурса.

Другим важным игроком на европейской арене является Германия. В свое время «беспилотниками» занималась фирма Dornier, вошедшая в конце концов в состав концерна EADS. Созданный ею совместно с Канадой и Францией разведывательный скоростной БПЛА CL-289 широко применялся в 1990-х гг. над Боснией и Косово.

Немецкая фирма ЕМТ спроектировала разведывательный БПЛА LUNAX-2000, который, по некоторым сведениям, применяется в Афганистане. Фирма STN Atlas Electronic занимается выпуском разведывательных аппаратов KZO (ранее назывались Brevel). Входящие в состав концерна EADS немецкие фирмы участвуют в создании ряда европейских проектов БПЛА, главным из которых является EuroHawk, который должен войти в состав перспективной европейской системы радиоэлектронной разведки и опознавания.

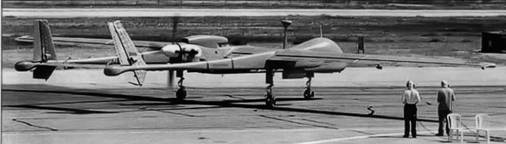

Израильский беспилотный разведчик «Херон 2» («Махат 2»)

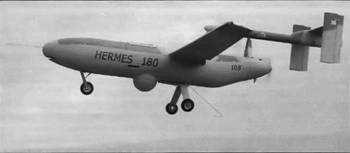

Израильский БПЛА «Гермес-180»

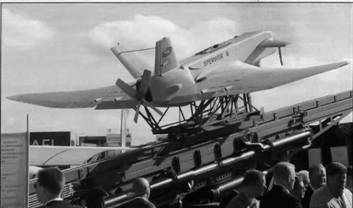

Французский БПЛА «Спервэ» на стартовой платформе


Набирают обороты исследования в области БПЛА в Италии. Основные работы сосредоточены на фирме Alenia и ее дочернем предприятии Galileo Avionica (ранее называлось Meteor SA). В стенах этих компаний в последнее время были созданы аппараты Falco и Nibbio.

Великобритания обладает огромным потенциалом в области создания БПЛА. Достаточно сказать, что в этой стране ими занимаются 14 фирм, ведущих работы по 35 проектам. В этом деле англичан опережают только США, Израиль и Франция. Так, в США одновременно ведутся разработка и производство почти 290 моделей «беспилотников», в Израиле – 62, во Франции – 56. В Британии наиболее активна фирма BAE Systems, занимающаяся созданием различных БПЛА, в том числе и ББС.

Английская частная научно-исследовательская фирма QinetiQ исследует различные опытные беспилотные аппараты с альтернативными источниками энергии. Сейчас она ведет летные испытания БПЛА Zephyr, оснащенного силовой установкой на солнечной энергии. Намечено провести испытания, в которых аппарат сможет находиться непрерывно в воздухе до 90 суток.

Большое внимание уделяют «беспилотникам» в Швеции, где фирма SAAB участвует в исследованиях ББС. С ее помощью были созданы и переданы на летные испытания демонстрационные беспилотные аппараты SHARC и FILUR, на которых специалисты хотят отработать различные конструктивные решения и технологии, необходимые для будущего ББС. Ведутся работы над беспилотными вертолетами.

В будущем Европа планирует сократить технологическое отставание от США. С этой целью в рамках Евросоюза была разработана перспективная концепция развития БПЛА на период до 2020 г., во многом напоминающая американскую «Дорожную карту». Европейская концепция состоит из двух разделов. Весной 2005 г. был опубликован ее первый раздел, касающийся развития исследований в области гражданских БПЛА. В конце 2006 г. или в самом начале 2007 г. (точно неизвестно) в Европейском оборонном агентстве (EDA) выработали аналогичный документ, но посвященный военным БПЛА. Если гражданская концепция достаточно подробно раскрывается, то военная пока носит закрытый характер. Тем не менее, известно, что в ней предусматриваются исследования, направленные на создание высокоэффективных военных БПЛА, относительно дешевых и использующих передовые технологии.

Гражданская концепция (European Civil Unmanned Air Vehicle Roadmap), подписанная 25 европейскими странами, находится в соответствии с Европейской стратегической программой развития авиационной науки и техники в XXI веке (STAR21) и изложена в трех томах. В первом из них отмечается, что в настоящее время существует огромный рынок применения БПЛА в гражданских целях. Это может быть мониторинг окружающей среды, выявление очагов пожаров, патрулирование государственных границ, обеспечение законности и правопорядка, выполнение различных научных задач, транспортные перевозки, наблюдение за высотными зданиями и сооружениями, контроль за состоянием ЛЭП и магистральных трубопроводов, сельское хозяйство, рыболовство, океанография, ретрансляция связи. В ряде случаев беспилотные аппараты, рассчитанные на очень продолжительные полеты над каким-либо районом, могут выполнять роль спутников связи.

В настоящее же время гражданское применение БПЛА носит ограниченный характер, и основных причин этого три: недостаточная надежность, высокая стоимость и эксплуатационные ограничения. Те «беспилотники», которые все-таки применяются, являются военными изделиями, мало приспособленными для «гражданки». Наиболее ярким примером применения военных БПЛА в гражданских целях являются поисковые операции во время трагического цунами в Индийском океане в 2005 г. В этих операциях широко были задействованы БПЛА, находящиеся на вооружении индийской армии.

Наиболее распространено применение «беспилотников» для патрулирования границ, в частности, сухопутной границы между США и Мексикой. Бельгия использует БПЛА для патрулирования своего побережья. Недавно стали применять беспилотные аппараты для мониторинга кратеров вулканов. Особенно такие задачи характерны для Японии, где используют небольшие беспилотные вертолеты Yamaha RMAX. Наконец, третье применение – опыление сельхозугодий.

Интересно, что в аналогичных документах, подготовленных в некоторых других странах, период 2010-2015 гг. рассматривается как время, когда гражданские БПЛА найдут чрезвычайно широкое применение. В США уже прилагают практические усилия по внедрению БПЛА в систему управления воздушным движением, патрулируют прибрежные районы у Мексиканского залива. В Федеральном управлении гражданской авиации США (FAA) активно ведутся работы по выработке правил эксплуатации БПЛА в воздушном пространстве страны. NASA и промышленность занимаются исследованиями по программе ACCESS 5, на которую выделили 140 млн. USD. Эта программа призвана решить наиболее актуальные вопросы применения «беспилотников» в гражданских целях. В Японии некоторые БПЛА сертифицированы для использования в сельском хозяйстве. Австралия в 2002 г. первой в мире стала сертифицировать БПЛА для патрулирования береговой черты. Свою концепцию применения БПЛА в гражданских целях выработала и Южная Корея.

Во втором томе Европейской концепции описываются шаги, необходимые для ее реализации. Отдельный раздел второго тома посвящен оценке рынка гражданских БПЛА. На объем рынка, как утверждают авторы концепции, большое влияние окажут стоимость эксплуатации БПЛА, затраты на топливо и те выгоды, которые могут быть получены при решении всевозможных задач с помощью БПЛА, а не с помощью пилотируемых летательных аппаратов. Оценки, выполненные консалтинговой компанией Frost amp; Sullivan, показали, что в 2006-2015 гг. рынок гражданских БПЛА в Европе может составить 1,2 млрд. EUR.

Во втором томе рассматриваются также основные научно-технические направления развития БПЛА: аэродинамика, конструкция, силовые установки, бортовые системы и оборудование, авионика, датчики, полезные нагрузки, безопасность эксплуатации, надежность и т. д. Например, в области аэродинамики поставлена задача увеличить аэродинамическое качество БПЛА на 30%, улучшить ламинарное обтекание крыла и фюзеляжа, значительно увеличить усталостный ресурс, использовать так называемые «морфические» конструкции (т.е. применить материалы, способные менять форму планера аппарата в зависимости от режима полета с целью оптимизации летных характеристик) и т.д. По силовым установкам предусматривается снизить расход топлива на 20-30% и удельную массу на 15-25%, обеспечить в ближнесрочной перспективе снижение эмиссии окислов азота на 20%, а в долгосрочной – на 80%. Планируется уменьшить уровень шума в зоне аэропорта как минимум на 10 дБ. Намечается добиться снижения массы конструкции планера на 25%, а бортового оборудования и систем – на 5%.

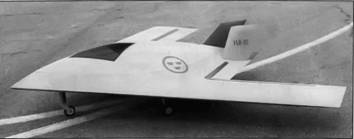

Шведский опытный БПЛА «ФИЛУР»


Американский опытный ББС Х-45А

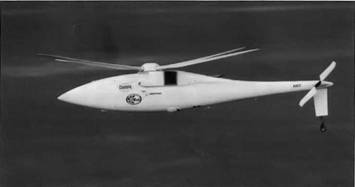

Американский беспилотный вертолет А160Т «Хаммингберд»


Наиболее информативным является третий том Европейской концепции развития гражданских БПЛА. Именно в нем описываются основные типы БПЛА, их целевые нагрузки, области применения и т.д. По мнению разработчиков концепции, гражданские БПЛА могут быть поделены на 5 следующих классов.

1. Микро-БПЛА – аппараты взлетной массой менее 7 кг, способные совершать полеты внутри зданий или подниматься на высоту не более 120-130 м.

2. Мини-БПЛА – аппараты взлетной массой 8-400 кг, способные летать на высоте от 90 до 1250 м и совершать полеты на расстояние до 500 км.

3. Винтокрылые БПЛА, выполненные по одновинтовой схеме или с соосным несущим винтом.

4. MALE – аппараты взлетной массой 400-4000 кг, способные в течение длительного времени летать на высотах 4600-13700 м и преодолевать расстояние более 500 км.

5. HALE – аппараты взлетной массой более 4000 кг, способные в течение длительного времени летать на высотах свыше 13700 м или совершать полеты на расстояние несколько тысяч километров.

На исследования и разработки в области гражданских БПЛА выделяются большие средства. Например, в США в 2005-2012 гг. намечается израсходовать свыше 15 млрд. USD. на расширение работ по таким аппаратам, включая создание бортового оборудования, целевых нагрузок и т.д. В Европе же никаких инициатив по гражданским БПЛА долгое время не выдвигали, в результате чего в рамках 5-й Европейской рамочной программы по НИОКР в области авиационной науки и техники на беспилотную тематику было выделено всего 15 млн. EUR. Эти деньги пошли на формирование четырех европейских программ по гражданским БПЛА: UAVNET, USICO, CAPECON и HELIPAT. Дадим краткую информацию по ним.

Программа CAPECON преследует следующие цели: анализ потенциального применения гражданских БПЛА для определения основных требований к аппаратам, выполненным по самолетной схеме (классов MALE и HALE); определение перспективных технологий, которые могут быть использованы в «беспилотниках»; выполнение работ по определению облика БПЛА всех классов, кроме микро-БПЛА; разработка экономических моделей; участие в программе UAVNET при подготовке Европейской концепции развития гражданских БПЛА.

Программа CAPECON финансировалась в соответствии с упомянутой 5-й Европейской рамочной программой НИОКР в области авиационной техники. Официально выполнять ее начали в мае 2002 г. В ней принимали участие концерн EADS, фирмы Agus- ta/Westlend и Eurocopter, космическая корпорация Швеции, европейские научно-исследовательские центры ONERA, CIRA, INTA и NLR, Варшавский технологический университет (WUT), университеты Болоньи, Турина (POLITO) и Неаполя (UNINA) и Технологический институт Израиля. Первоначально программу CAPECON предполагалось завершить в декабре 2004 г., но впоследствии было решено срок ее окончания перенести на конец 2006 г.

Программа USICO посвящена разработке процедур сертификации гражданских БПЛА и их интеграции в воздушное пространство, контролируемое гражданскими службами. Эта работа также выполнялась в рамках 5-й Европейской рамочной программы. В ней принимали участие специалисты Европейского управления гражданской авиации (JAA, в настоящее время – EASA) и «Евроконтроля». Программа USICO была завершена в 2004 г. Ее участниками стали авиационные фирмы, институты и университеты пяти стран Евросоюза.

Программа UAVNET была связана с созданием информационной сети, позволяющей оперативно связывать всех участников работ по гражданским БПЛА. Партнерами этой программы были авиационные промышленные и научные организации 11 стран-членов ЕС и Великобритании.

Наконец, программа HELIPLAT. Ее целью была разработка проекта высотного автономного БПЛА с большой продолжительностью полета (вплоть до нескольких месяцев), который должен совершать полеты в диапазоне географических широт от 36° до 45°.

Итак, беспилотная тематика получает все большее распространение в мире. Регулярно в различных странах проводятся международные конференции и выставки, посвященные тенденциям в области разработки БПЛА. Например, в Европе в 1995 г. была создана Ассоциация по беспилотным летательным аппаратам (EURO UVS). Ее членами являются 12 стран-членов ЕС, а также США, Канада, Австралия, ЮАР, Южная Корея и некоторые международные организации – НАТО, «Евроконтроль» и Европейское управление по авиационной безопасности (EASA), заменившее в 2003 г. Управление гражданской авиации (JAA). Делаются попытки привлечь Россию к деятельности в EURO UVS. В последние годы за рубежом появились специализированные журналы, посвященные БПЛА. Первой эту область стала популяризировать Великобритания, затем подобные издания стали выходить в США, Франции, Японии, КНР и других странах. Известное английское издательство Jane's ежегодно выпускает справочники по БПЛА. Аналогичные издания публикуют американские компании Forecast International и Teal Group, которые параллельно занимаются прогнозом рынка БПЛА. Анализ этих публикаций позволяет утверждать, что для «беспилотников» наступил «золотой век»: период бурного совершенствования и захвата все новых и новых сфер применения как в военной, так и в гражданской авиации. ?


Александр Заблотский/ Таганрог, Роман Ларинцев/ Северодвинск
