Ту-160

Стратегический бомбардировщик

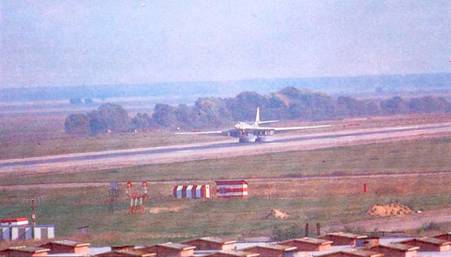

Ту-160 выруливает на старт


Историю создания этой машины следует начать с 1970-х годов, когда ряд ведущих авиационных ОКБ страны в содружестве с ЦАГИ и другими отраслевыми институтами приступил к работам по формированию облика перспективного сверхзвукового бомбардировщика, предназначенного для замены морально устаревших самолетов ЗМ и Ту-95 и призванного играть роль «противовеса» американскому стратегическому самолету Рокуэлл В-1, техническое проектирование которого началось в 1970 г.

Помимо ОКБ А.Н. Туполева, признанного лидера в области бомбардировочной авиации, в конкурсе проектов приняло участие ОКБ П.О. Сухого, предложившее увеличенный вариант своей «сотки» – сверхзвукового среднего бомбардировщика Т-4 с треугольным крылом (новую машину предполагалось оснастить крылом с изменяемой геометрией), и фирма В.М. Мясищева, воссозданная в 1967 г. после ее ликвидации Хрущевым в 1960 г.

ОКБ Туполева представило на конкурс первоначальный проект бомбардировщика со специальным крылом, внешне напоминающего сверхзвуковой пассажирский самолет Ту-144. (Еще при работе над СПС просматривались варианты военного использования этой машины. В частности, был проработан ракетоносец, самолет РЭБ и даже военно-транспортный самолет.) В проекте в максимальной степени использовался технический задел, полученный фирмой при работе над Ту-144, что сулило немалую экономию средств и времени, однако выбранная конфигурация не обеспечивала необходимой дальности при полете на дозвуковой скорости.

По мнению генерал-полковника В.В. Решетникова, занимавшего в то время пост командующего дальней авиацией, понятие «конкурс проектов» было достаточно условным.

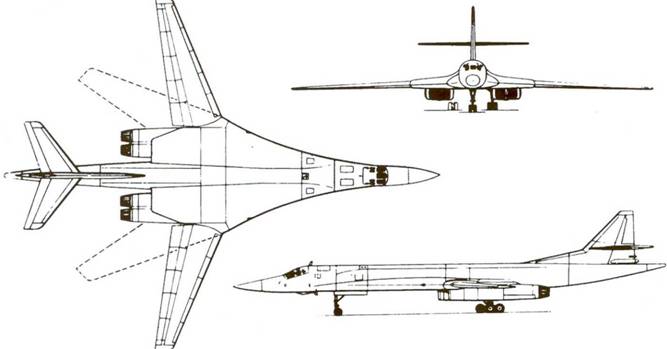

Схема самолета Ту-160


Бомбардировщик Ту-160

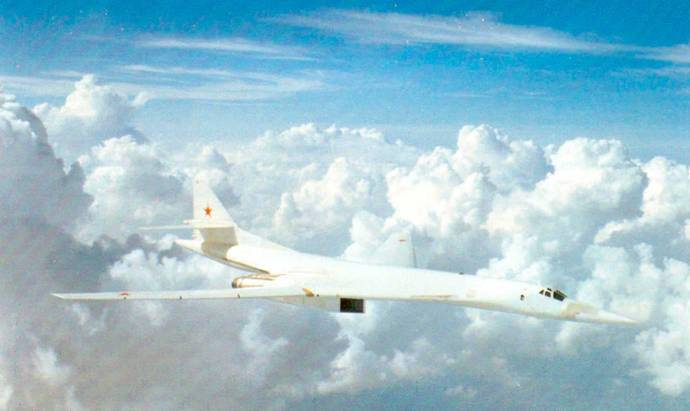

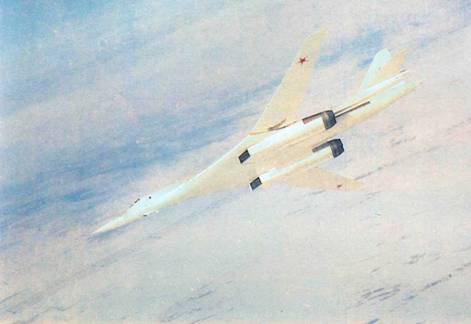

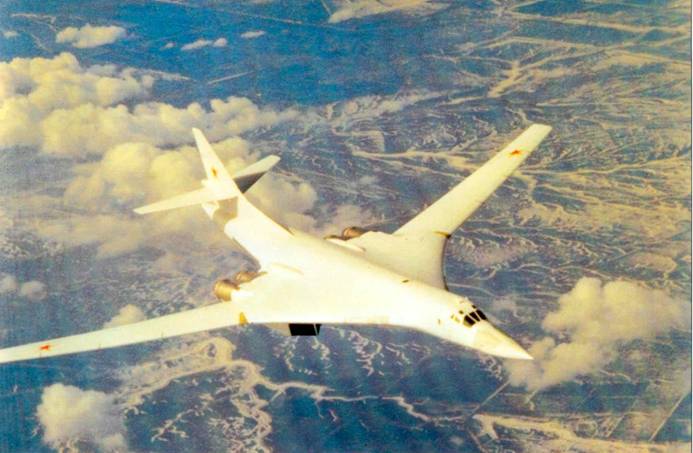

Самолет Ту-160 в полете

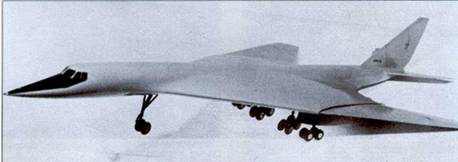

Самолет М-18 – один из конкурентов Ту-160


Главнокомандующий ВВС П.С. Кутахов опасался, как бы П.О. Сухой не «бросился» в тяжелую авиацию, так как это ставило под удар дальнейшее развитие тактических боевых самолетов, на которых традиционно специализировалось ОКБ. Опасения Кутахова имели под собой некоторые основания: сравнительно недавно (в 1969 г.) в этом коллективе были начаты работы по созданию крайне необходимого ВВС истребителя четвертого поколения Т-10 (прототип Су-27), рассматривавшегося как ответ на появление американского самолета завоевания превосходства в воздухе Макдоннелл-Дуглас F-15, с которым, по оценкам военных, уже не могли соперничать на равных наши МиГ-23. Кроме того, ОКБ было загружено проектными работами по штурмовику Су-25 и внедряло с 1972 г. в серийное производство фронтовой бомбардировщик Су-24.

В то же время П.О. Сухой уделял основное внимание работам по созданию тяжелого бомбардировщика средней дальности Т-4, который становился постепенно его «любимым дитя». Начало полномасштабных работ над стратегическим самолетом могло окончательно увести это ОКБ в тяжелую авиацию, ослабив тем самым истребительное и штурмовое направления. В.М. Мясищев специализировался на тяжелых самолетах, и созданные ранее под его руководством стратегические бомбардировщики ЗМ и М-50 относятся к крупнейшим достижениям отечественной авиации. Подготовленные В.М. Мясищевым в 1974 г. проекты новых машин с изменяемой стреловидностью крыла М-20 и М-18 («тонкофюзеляжная щучка», как любовно называл ее В.В. Решетников, симпатизировавший мясищевской фирме). М-18 был близок по общей конфигурации к В-1 А, М-20 был выполнен по схеме «утка». Самолеты В.М. Мясищева, так же как и проект бомбардировщика П.О. Сухого, отличались высокими характеристиками и большими потенциальными возможностями.

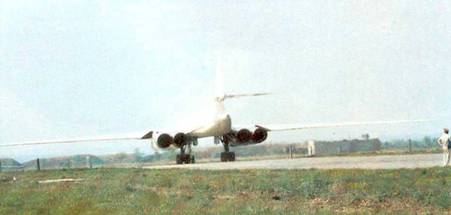

Самолет Ту-160 (вид сзади)

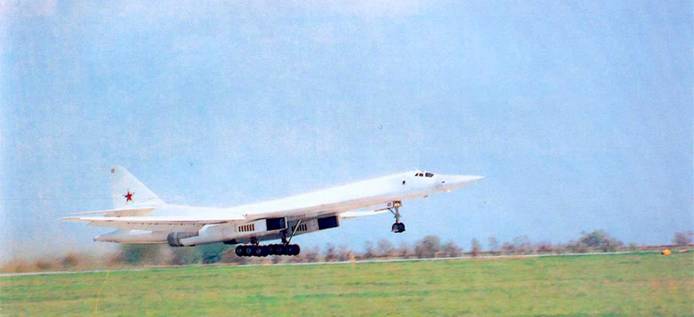

Взлет самолета Ту-160


Однако у руководства Министерства обороны и ВВС не было полной уверенности в том, что сравнительно малочисленное и «молодое» ОКБ, вновь организованное Мясищевым в 1967 г. на Экспериментальном машиностроительном заводе (ЭМЗ) в Жуковском, выполнит задачу создания нового самолета в назначенные сроки и на должном уровне. Это связывалось с ограниченностью ресурсов ЭМЗ, который был образован на основе летно-испытатель- ной и доводочной базы (ЛИиДБ) ОКБ-23 – прежней мясищевской фирмы. В результате для разработки нового стратегического бомбардировщика Мясищеву необходимо было воссоздать мощную производственную базу, что при его независимом характере и немолодом уже возрасте (за 70 лет) было проблематично. Трудно было бы и собрать для работы над перспективным бомбардировщиком необходимый коллектив специалистов, имевших опыт работы по тяжелым машинам (многие участники создания самолетов ЗМ и М-50 уже «прижились» на новых фирмах и вряд ли захотели бы еще раз менять место работы).

Можно предположить, что ОКБ В.М. Мясищева всерьез и не рассматривалось в качестве потенциального создателя нового самолета, а Кутаховым и Гречко была разыграна своеобразная «мясищевская карта», для того чтобы сделать Туполева посговорчивей.

Первоначальный проект бомбардировщика с оживальным крылом туполевской фирмы был представлен на одном из первых заседаний конкурсной комиссии непосредственно А.А. Туполевым, возглавившим ОКБ после кончины в 1972 г. А.Н. Туполева. Однако, после довольно эмоционального обсуждения проект не получил поддержки военных («Вы нам предлагаете фактически пассажирский самолет!» – заявил В.В. Решетников на этом заседании).

Еще на раннем этапе работы по программе прорабатывалась и схема бомбардировщика с крылом изменяемой геометрии, однако А.Н. Туполев и С.М. Егер, возглавлявший группу общих видов, сомневались в возможности получения при такой конфигурации необходимой весовой отдачи (здесь сказался здоровый консерватизм А.Н. Туполева, его стремление использовать только те решения, в возможности реализации которых была полная уверенность). Кроме того, специалисты туполевской фирмы вполне резонно считали, что основное назначение отечественного стратегического бомбардировщика должно состоять в нанесении в первую очередь ударов по крупным морским целям, представлявшим серьезную угрозу для России, уступающей основным потенциальным противникам по мощи военно-морского флота. А для решения задач борьбы с авианосцами требовался прежде всего высотный скоростной самолет, концепции которого наиболее полно соответствовал проект машины с оживальным крылом.


Взлет самолета Ту-160


Однако военные настаивали на создании многорежимного самолета, а ведущим специалистам ЦАГИ – Г.П. Свищеву и Г.С. Бюшгенсу удалось убедить руководство ОКБ в реальности достижения заданных заказчиком параметров при условии применения в конструкции машины перспективных материалов и технологий.

После неудачи с вариантом самолета, снабженного оживальным крылом, проект бомбардировщика «70» с изменяемой геометрией крыла был представлен на конкурс и получил в 1975 г. одобрение заказчика. Этот проект был поддержан и Д.Ф. Устиновым, ставшим в 1976 г. министром обороны и маршалом Советского Союза.

Следует признать, что если выбор ОКБ им. А.Н. Туполева для разработки новой стратегической машины и был предопределен обстоятельствами не технического характера, то эти обстоятельства были достаточно весомы и принятое решение было, как представляется, объективно верным.

ОКБ Туполева к началу 1970-х гг. обладало уникальным опытом работ в области тяжелобомбардировочной авиации. Благодаря усилиям этого коллектива были созданы практически все послевоенные серийные средние бомбардировщики (Ту-16, Ту-22, Ту-22М), основной стратегический бомбардировщик Ту-95, а также значительная часть парка пассажирской авиации (Ту-104, Ту-114, Ту-124, Ту-134, Ту-154 и первый в мире серийный СПС Ту-144). Имелся опыт проектирования сверхзвуковых бомбардировщиков, выполненных по схеме «утка», а также других машин, не имеющих мировых аналогов (здесь следует отметить, в частности, работы по исследованию сверхзвукового тяжелого бомбардировщика с турбовинтовыми двигателями, которые велись в конце 1950-х гг.). Безусловно, ОКБ располагало всеми необходимыми производственными и интеллектуальными ресурсами для выполнения заказа в заданные, достаточно жесткие, сроки и на необходимом качественном уровне. Кроме того, если один из участников конкурса, ОКБ П.О. Сухого, был явно перегружен военной тематикой, то ОКБ Туполева в начале 1970-х гг. имел довольно «тощий» портфель оборонных заказов (велись работы над бомбардировщиком Ту-22М, который создавался как глубокая модернизация самолета Ту-22, а также рядом ДПЛА). Поэтому передача заказа на новый бомбардировщик Туполеву решала не только технические, но и социальные задачи: обеспечивала перспективной работой коллектив фирмы и поддерживало на необходимом уровне его творческий потенциал.

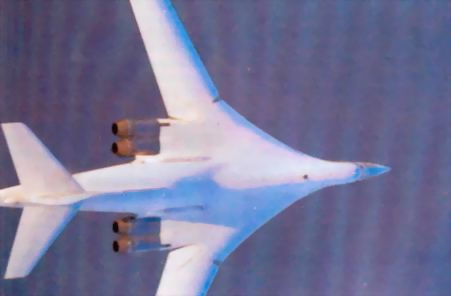

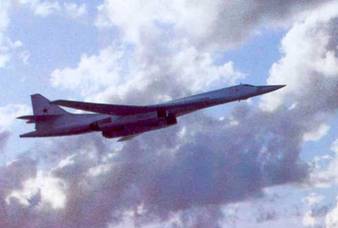

Самолет Ту-160 в полете


При создании «семидесятки» рассматривались различные варианты компоновочных схем. В частности, велись работы над самолетом с двигателями, расположенными в крыле вертикально. Воздухозаборник имел два канала сложной конфигурации, огибавших балку центроплана сверху и снизу. Такая схема обеспечивала наилучшую аэродинамику и уменьшение ЭПР; однако была сложна технологически: кроме того, вызывала сомнения боевая живучесть вертикальной связки двух двигателей. Был построен натурный макет самолета с вертикальным расположением ТРДДФ, однако в дальнейшем была выбрана более простая схема с двигателями в мотогондолах под неподвижной частью крыла, как на В-1 и М-18.

Внешне новая машина напоминала бомбардировщик В-1, однако это подобие объяснялось не техническим плагиатом, а сходством требований, предъявляемых к американскому самолету и «изделию 70». Впрочем, сходство было чисто внешним: компоновочные и конструктивные решения, реализованные при создании «семидесятки» и В-1, были различны. При проектировании машины коллектив ОКБ опирался на собственный огромный опыт. Для достижения заданного уровня боевой эффективности потребовалось существенно оптимизировать конструктивно-компоновочную схему самолета, создать новые, высокопрочные конструкционные материалы и полуфабрикаты из высокопрочных алюминиевых и титановых сплавов, разработать уникальное технологическое и станочное оборудование. Учитывая сложность и масштабность задач, этой работой непосредственно руководил министр авиационной промышленности П.В. Дементьев.

Впервые при проектировании самолета значительное внимание уделялось снижению радиолокационной и ИК заметности (в дальнейшем это получило «модное» название «технология Стелс»).

Общее руководство программой осуществлялось генеральным конструктором А.А. Туполевым, разработка и постройка самолета велась под непосредственным руководством главного конструктора В.И.Близнюка и его заместителей – Л.H. Базенкова и A.Л. Пухова. В программе принимали участие коллективы ЦАГИ, ЛИИ, НИАС, ВИАМ, НИАТ, КБ и объединений «Труд», «Радуга», МИЭА, «Электроавтоматика», а также сотен других предприятий МАП и смежных отраслей промышленности.


Ту-160 (вид сзади)

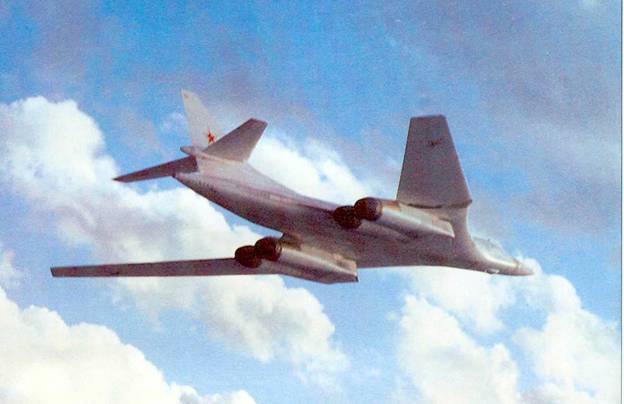

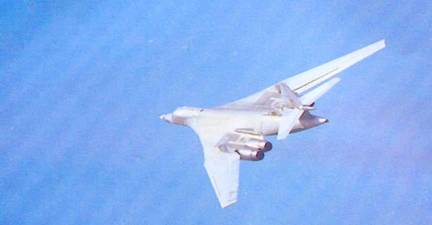

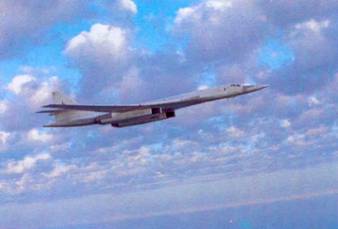

Бомбардировщик Ту-160 в полете


В 1977 г. в ОКБ им. Кузнецова в Самаре началась разработка двигателя для многорежимного бомбардировщика. ТРДДФ НК-32 создавался на базе двигателей НК-144, НК-22 и НК-25, устанавливаемых на СПС Ту-144 первых серий, а также бомбардировщиках Ту-22М2 и Ту-22МЗ.

Летные испытания новых ТРДДФ НК-32 были начаты в 1980 г. на летающей лаборатории Ту-95.

Сжатые сроки создания новой машины диктовали необходимость установки на самолет уже отработанных систем бортового радиоэлектронного оборудования, использованных, в частности, на бомбардировщике Ту-22М. На первой модификации Ту-160 было решено отказаться от применения экранных индикаторов в кабине летчиков (как показал опыт освоения выпуска этих приборов для пассажирских самолетов Ту-204 и Ил-96, такое решение оказалось оправданным). Различную радиоэлектронную «экзотику» предполагалось внедрять при создании новых вариантов бомбардировщика.

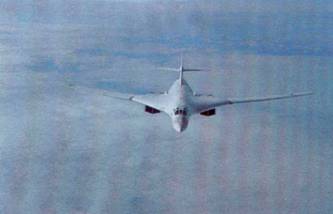

Бомбардировщик Ту-160 в полете




В ОКБ им. А.Н.Туполева было построено два «летных» экземпляра «семидесятки», а также один планер для статиспытаний. 19 декабря 1981 г. новый самолет, пилотируемый экипажем под командованием летчика-испытателя Б.И. Веремея, впервые поднялся в воздух с аэродрома ЛИИ им. Громова в Жуковском.

Вскоре к опытным «семидесяткам» присоединились самолеты головной партии, в относительно короткие сроки построенные на Казанском авиационном заводе (значительный вклад в освоение выпуска машины внесли генеральный директор завода В.Е. Копылов, главный инженер С.Г. Хисамутдинов и его заместитель Н.Р.Ахтямов).

Испытания бомбардировщика велись на летно-доводочной базе фирмы Туполева в Жуковском бригадой испытателей под руководством В.Т. Климова, В.Г. Михайлова и А.К. Яшукова. Летали летчики испытатели Б.И. Ве- ремей, С.Т. Агапов, В.Н. Матвеев, штурман М.М. Козел. В дальнейшем к доводке самолета были подключены летчики-испытатели ГК НИИВВС Л.В. Козлов, М.И. Поздняков, B.C. Смирнов, С.Д. Осипов, H.III. Саттаров, В.Н. Неретин и другие под руководством Л.И. Агурина.

Еще до принятия на вооружение самолет получил военное обозначение Ту-160. На Западе, в соответствии с натовской классификацией, его окрестили «Блэк Джек». (Впервые американцам удалось сфотографировать новую машину 25 ноября 1981 г., за 26 дней до ее первого полета. Несколько позже на страницах зарубежной авиационной печати появилась довольно «туманная» фотография, на которой был изображен Ту-160, стоящий в окружении двух Ту-144. Первоначально у нас считали, что изображение получено с разведывательного искусственного спутника Земли (такой версии придерживались и американские средства массовой информации), однако в дальнейшем выяснилось, что «Ту» был сфотографирован с самолета, очевидно, взлетающего или садящегося на гражданский аэродром Быково, находящийся рядом с ЛИИ.)


Бомбардировщик Ту-160 в полете


Первый самолет поступил в строевую часть дальней авиации – 184-й бомбардировочный авиационный полк, дислоцированный на Украине (в г. Прилуки), ранее вооруженный самолетами Ту-16 и Ту-22МЗ, – в мае 1987 г. Таким образом, от первого полета новой машины до поступления ее в строевую часть прошло чуть более пяти лет – срок рекордно малый для самолетов такого класса. Однако в дальнейшем темп развертывания Ту-160 несколько замедлился: к концу 1991 г. в Прилу- ках находилось лишь 19 Ту-160 (две эскадрильи) и одна тренировочная эскадрилья, оснащенная учебно-тренировочными самолетами Ту-134УВЛ. Причина этого заключается в экономических трудностях, охвативших страну. Огромная дорогостоящая машина, для постройки которой требовались согласованные действия множества смежников, быстро ощутила на себе развал экономических связей внутри Союза.

Впрочем, над Ту-160 сгущались не только экономические, но и политические тучи. Согласно первоначальным планам предполагалось построить 100 бомбардировщиков этого типа – ровно столько, сколько построено самолетов Рокуэлл В-1 В – американского аналога нашей машины. Однако в январе 1992 г. президент России Б.Н.Ельцин объявил о прекращении серийного выпуска Ту-160, что ограничивало общее число построенных самолетов этого типа 36 единицами. Другой «удар» по самолету нанес развал СССР и фактическая «приватизация» 19 бомбардировщиков (т. е. почти всего парка машин этого типа) в Прилуках. Начались долгие политические споры и дележ самолетов, а в это время бомбардировщики стояли под чехлами на стоянках, а летчики, прикованные к земле, теряли свою квалификацию.

Однако в 1992 г. здравый смысл хотя и частично, но все же возобладал, и было принято решение о продолжении серийного выпуска Ту-160, а также о создании на территории России, в районе г.Энгельса, бомбардировочного полка, оснащенного этими самолетами (туда же была переведена и часть летчиков и штурманов из Прилук, переучившихся на Ту-160 и не захотевших принять украинскую присягу).

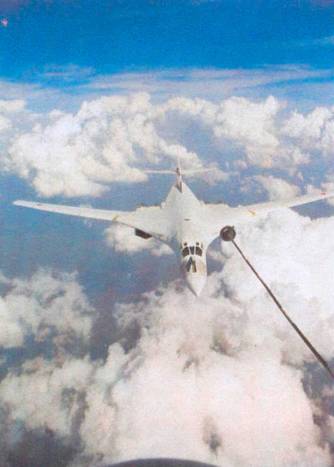

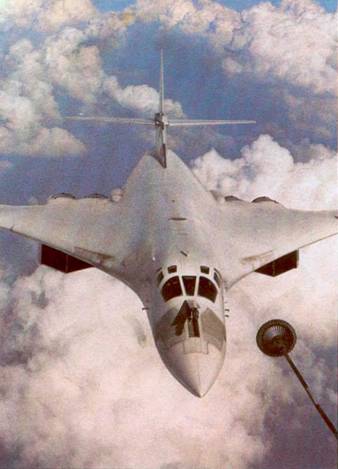

Дозаправка в воздухе Ту-160


В августе 1988 г. тогдашний министр обороны США Ф. Кар- луччи стал первым, кто смог взглянуть на таинственный «Блэк Джек» на авиабазе Кубинка близ Москвы. Американец провел почти 15 минут на борту самолета, где министру (имевшему, впрочем, не военное, а гуманитарное образование) рассказали об особенностях конструкции бомбардировщика. Карлуччи удалось убедить в том, что это действительно самый большой в мире бомбардировщик и что он имеет определенные «технические преимущества перед американским В-1 В» (министра в Ту-160 сопровождал генерал ВВС США, летавший на самолетах стратегической авиации, а также некая дама, «напичканная» звукозаписывающей аппаратурой). При попытке сесть в кресло летчика американский гость основательно «приложился» головой об один из приборных щитков, что дало повод присвоить этой детали бортового оборудования почетное наименование «щиток Карлуччи».

В мае 1991 г. произведен первый вылет строевых самолетов Ту-160 за пределы СССР. Два бомбардировщика Ту-160 обогнули мыс Нордкап и направились к западу от Тромсе. Их встретили норвежские истребители F-16A, один из которых, как видно на опубликованной фотографии, совершил близкий пролет около бомбардировщика. Ту-160 вели себя довольно мирно, не пытаясь уклониться от «перехвата».

В октябре 1992 г. началось освоение Ту-160 авиаполком в Энгельсе, а уже 22 октября был проведен первый практический пуск крылатой ракеты большой дальности.

Высокие характеристики самолета были подтверждены рядом рекордных полетов. Например, полет по замкнутому маршруту протяженностью 1000 км с полезной нагрузкой 30 т был выполнен со средней скоростью 1720 км/ч. В полете на расстояние 2000 км со взлетной массой 275 т была достигнута средняя скорость 1678 км/ч и высота полета 11 250 м (всего на Ту-160 установлено 44 мировых рекорда).

КОНСТРУКЦИЯ. Самолет Ту-160 выполнен по нормальной аэродинамической схеме с крылом изменяемой стреловидности. Компоновка центральной части планера – интегральная. Планер изготовлен в основном из алюминиевых сплавов (В-95, термообработанных для повышения ресурса, а также АК-4). Доля титановых сплавов в массе планера – 20%, использованы КМ и стеклопластики. Широко применяются клееные трехслойные конструкции.

Низко расположенное стреловидное крыло с большим корневым наплывом и поворотными консолями имеет относительно большое удлинение. Узлы поворота консолей (шарниры) расположены на 25% размаха крыла (при минимальной стреловидности).

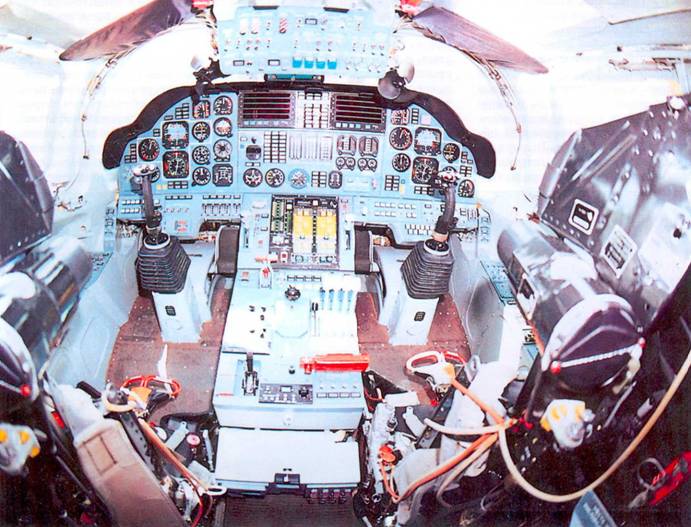

В кабине бомбардировщика Ту-160

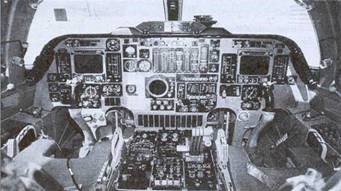

Для сравнения – кабина В-1В



Вооружение самолета Ту-160


Конструктивно крыло разделяется на следующие агрегаты:

– балку центроплана, представляющую собой цельносварный титановый агрегат длиной 12,4 м и шириной 2,1 м, с поперечным набором в виде стеночных нервюр из алюминиевого сплава и перестыковочных профилей для обеспечения связи с наружной обшивкой и фюзеляжем.

Балка центроплана органически встроена в центральную часть планера и обеспечивает восприятие всего спектра нагрузок, приходящих от консолей крыла, замыкание и передачу их на фюзеляж. Кессон центроплана является также топливным баком;

– двухсрезные титановые узлы поворота (шарниры), обеспечивающие поворот консолей и передачу нагрузок с крыла на центроплан (на первой машине крепление проушин шарнир было сварным, однако в дальнейшем по технологическим соображениям перешли на болтовое крепление);

– консоли крыла, выполненные из высокопрочных алюминиевых и титановых сплавов, пристыковывающиеся к шарнирам и поворачивающиеся в диапазоне углов стреловидности 20-65°.

Основой силовой части консолей крыла является кессон, образованный семью фрезерованными двадцатиметровыми панелями, пятью фрезерованными и сборными лонжеронами, а также шестью нервюрами. Кессон служит емкостью для топлива. Непосредственно к нему крепятся узлы, агрегаты и элементы взлетно- посадочной механизации, флапероны и аэродинамические законцовки.

Центральная часть планера включает в себя собственно фюзеляж, неподвижную («наплывную») часть крыла, встроенную балку центроплана и мотогондолы двигателей. Вместе с центральной частью крыла фюзеляж представляет собой единый агрегат, выполненный в основном из алюминиевых сплавов.

В носовой части фюзеляжа полумоноковой конструкции, начинающейся радиопрозрачным оживальным обтекателем бортовой РЛС, находится носовой отсек оборудования, в котором размещены блоки БРЭО и герметическая кабина экипажа, включающая технические отсеки оборудования.

Экипаж из четырех человек размещается в гермокабине, обеспечивающей летчикам комфортабельные условия полета. Имеется откидное спальное место, шкаф для разогрева пищи, туалет. Катапультные кресла К-36ЛМ позволяют покидать терпящий бедствие бомбардировщик во всем диапазоне высот полета, в том числе и на земле при рулении. Летчики имеют индивидуальное высотное снаряжение. В нижней, негерметической части кабины находится ниша носового шасси. Вход в кабину экипажа через нижний люк со специального наземного трапа-стремянки либо с помощью бортовой телескопической лестницы (на самолетах раннего выпуска не устанавливалась).

Непосредственно за кабиной последовательно расположены два унифицированных отсека вооружения длиной по 11 м, шириной и высотой по 1,9 м, оснащенные встроенными узлами для подвески всей заданной номенклатуры авиационных средств поражения, системами подъема вооружения, а также креплениями и установками электрокоммутационной аппаратуры.

На торцевых и боковых стенках отсеков вооружения размещены различные агрегаты и система управления створками.

Между отсеками расположена балка центроплана. В наплывной и хвостовой частях самолета размещены топливные кессон-баки. В носовой негерметизированной части наплыва находятся агрегаты систем кондиционирования и жизнеобеспечения.

Хвостовая часть планера – наиболее сложно нагруженный участок самолета (из-за наличия больших деформаций в этой зоне) органически объединяет мотогондолы, ниши шасси с отсеком вооружения и заднюю часть фюзеляжа. Здесь на ряду с конструкциями из титанового сплава применены сотовые трехслойные конструкции из сплавов алюминия.

Для упрощения схемно- конструктивной завязки крыла и центральной части планера разработана оригинальная и изящная конструкция, включающая «гребни», которые представляют собой отклоняемые корневые части закрылков, синхронно отслеживающие поворот консолей крыла и обеспечивающие отклонение до максимальной их стреловидности. Установленные на мотоотсеках обтекатели делают переходные зоны между агрегатами более плавными.

Хвостовое оперение выполнено по нормальной схеме с цельноповоротным стабилизатором, расположенным на 1/3 высоты вертикального оперения (для исключения воздействия струи двигателей). Его конструкция включает кессоны с узлами поворота и со

товые трехслойные панели из алюминиевых или композиционных материалов.

Киль, являющийся верхней частью вертикального оперения, цельноповоротный.

Трехопорное шасси имеет носовую управляемую стойку и две основные стойки, расположенные за центром масс самолета. Колея шасси – 5400 мм, база шасси 17 880 мм. Размер основных колес – 1260 х 485 мм, носовых 1080 х 400 мм. Носовая стойка шасси, расположенная под техническим отсеком в негерметизиро- ванной нише (в которой расположен также люк для входа в самолет), снабжена двухколесной тележкой с аэродинамическим дефлектором, «прижимающим» струями воздуха к бетонке всякий мусор, препятствуя его засасыванию в воздухозаборник (в дальнейшем самолет предполагается оснастить также устройством защиты двигателей от попадания посторонних предметов, использующим сжатый воздух от компрессора ТРДДФ). Стойка убирается поворотом назад по полету.

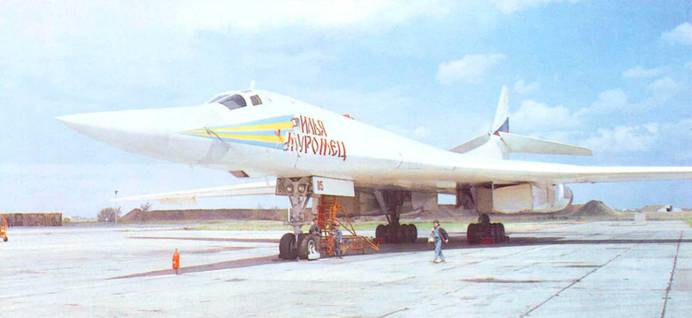

Бомбардировщик Ту-160 на стоянке


Две основные стойки шасси с ше- стиколесными тележками крепятся непосредственно на центроплане и убираются назад по полету в специальные отсеки-ниши. При уборке стойки укорачиваются, что позволяет «вписать» шасси в отсеки минимальных размеров. При выпуске основные стойки, раздвигаясь, смещаются на 600 мм во внешнюю сторону, что увеличивает колею шасси. Конструкция шасси позволяет эксплуатировать бомбардировщик с существующих аэродромов без проведения дополнительных работ по усилению ВПП.

Спаренные многорежимные воздухозаборники установлены под передним наплывом крыла. В отличие от других боевых самолетов четвертого поколения, на Ту-160 применены воздухозаборники внешнего сжатия с вертикальным, а не горизонтальным клином (это полностью исключает взаимовлияние воздухозаборников на работу двигателей).

Для снижения радиолокационной заметности на воздухозаборники и поверхность каналов нанесена радиопоглощающая графитовая обмазка. Носовая часть фюзеляжа покрыта специальной краской на органической основе, в остекление введены сетчатые фильтры, препятствующие переотражению от внутренних поверхностей кабины электромагнитного излучения, а также ослабляющие световой поток при ядерном взрыве.

СИЛОВАЯ УСТАНОВКА. Двух- контурный турбореактивный форсированный двигатель (ТРДДФ) НК-32, созданный ОКБ Н.Д. Кузнецова, результат развития многорежимных двигателей большой тяги, предназначенных для тяжелых сверхзвуковых самолетов Ту-144 и Ту-22М. Двигатель серийно выпускается с 1986 г. в Самаре и в настоящее время не имеет мировых аналогов. Это один из первых в мире серийных двигателей, при создании которых приняты меры по снижению радиолокационной и ИК сигнатуры.

Компрессор ТРДДФ имеет трехступенчатый вентилятор, пять ступеней среднего давления и семь ступеней высокого давления. Для уменьшения заметности двигателя (а следовательно, и всего самолета) планируется придать первой ступени компрессора роль своеобразного экрана, обеспечивающего минимальное отражение достигающего двигатель радиолокационного излучения различного диапазона (механизм снижения радиолокационной заметности двигателя его разработчиками не раскрывается, однако можно предположить, что лопатки компрессора, соответствующим образом профилированные, отражают радиолокационное излучение на радиопоглощающее покрытие, нанесенное на стенки воздухозаборника). Лопатки компрессора изготовлены из титана, стали и (в контуре высокого давления) высокопрочного никелевого сплава. Масса компрессора 365 кг, степень двух- контурности 1,4, степень повышения давления (на взлетном режиме) 28,4.



Камера сгорания кольцевая, с испарительными форсунками, обеспечивающая бездымное горение и стабильный температурный режим. Турбина имеет одну ступень высокого давления (диаметр 1000 мм, температура торможения газа 1357°С) с охлаждаемыми монокристаллическими лопатками, одну промежуточную ступень и две ступени низкого давления.

Форсажная камера спроектирована с учетом снижения ИК излучения и обеспечения минимального дымления.

Сопло – полностью регулируемое, автомодельное.

Система управления двигателем – электрическая, с гидромеханическим дублированием. Ведутся

работы по созданию цифровой системы управления с полной ответственностью.

Длина ТРДДФ – 6000 мм, диаметр (по воздухозаборнику) – 1460 мм, сухая масса 3400 кг, максимальная бесфорсажная тяга 4 х 14 000 кгс (4 х 137,2 кН), максимальная форсажная тяга 4 х 25 000 к гс (4 х 245 кН).

Двигатели размещены в мотогондолах попарно, разделены противопожарными перегородками и функционируют полностью независимо друг от друга.

Для обеспечения автономного энергоснабжения на самолете установлена газотурбинная ВСУ (размещена за нишей основного шасси).

ОБЩЕСАМОЛЕТНЫЕ СИСТЕМЫ. Гидравлическая система самолета – четырехканальная, с рабочим давлением 280 кг/см2 .

Бомбардировщик оснащен резервированной аналоговой электродистанционной системой управления по каналам тангажа, крена и рыскания, обеспечивающей оптимальные характеристики устойчивости и управляемости на всех режимах полета.

Управление самолетом по тангажу осуществляется при помощи цельноповоротного стабилизатора, по крену – флаперонами и интер- цепторами, по курсу – посредством цельноповоротного киля.

Имеется автоматическая система ограничения и предупреждения о выходе на предельные режимы.

Ту-160 оборудован системой дозаправки в воздухе типа «шланг-конус». В нерабочем положении штанга убирается в носовую часть фюзеляжа в отсек перед кабиной летчиков. Первоначально, когда самолеты-заправщики Ил-78 и ЗМ оснащались системой дозаправки в воздухе с тяжелым конусом, на бомбардировщике устанавливалась массивная «стреляющая» штанга, однако после появления более легких конусов с 1988 г. на Ту-160 устанавливаются облегченные штанги более простой конструкции. По настоянию ВВС рассматривался также вариант оборудования самолета неубирающейся штангой, размещенной в несколько приподнятой носовой части фюзеляжа (как на самолето ЗМД), однако в дальнейшем от такого решения отказались.

ЦЕЛЕВОЕ ОБОРУДОВАНИЕ.

Бомбардировщик оснащен прицельно-навигационным комплексом (ПрНК), обеспечивающим автоматический полет и боевое применение, включающим ряд систем и датчиков, позволяющих поражать наземные цели вне зависимости от времени суток, региона и метеоусловий.

На самолете установлена сдублированная ИНС, астронавигационная система, система спутниковой навигации, многоканальный цифровой комплекс связи и развитая система РЭП, обеспечивающая обнаружение радиолокационных станций противника в широком диапазоне, постановку активных и пассивных помех.

Навигационно-прицельная BPJIC «Обзор-К», установленная в носовой части фюзеляжа, имеет параболическую антенну и способна обнаруживать крупные морские и наземные радиолокационно контрастные цели на удалении несколько сот километров.

Имеется оптоэлектронный бомбардировочный прицел «Гроза», обеспечивающий бомбометание с высокой точностью в дневных условиях и при низком уровне освещенности. Предполагалось установить на самолет лазерную систему подсветки наземных целей, обеспечивающую применение корректируемых авиационных бомб (КАБ) с больших высот.

В хвостовом конусе размещены многочисленные контейнеры с ИК ловушками и дипольными отражателями.

В крайней задней части фюзеляжа расположен теплопеленгатор, обнаруживающий приближающиеся с задней полусферы ракеты и самолеты противника.

Общее число цифровых процессоров, имеющихся на борту самолета, превышает 100. Рабочее место штурмана оснащено восемью ЦВМ.

Кабина летчиков оборудована стандартными электромеханическими приборами, в целом аналогичными установленным на бомбардировщике Ту-22МЗ. Однако управление самолетом осуществляется не при помощи традиционного для тяжелых кораблей штурвала, а посредством ручки управления «истребительного» типа (появлению ручки управления самолет Ту-160 во многом обязан командующему ДА В.В. Решетникову, много сделавшему для того, чтобы убедить многочисленных «консерваторов» в пользе ее применения на тяжелом бомбардировщике).

ВООРУЖЕНИЕ Ту-160 располагается в двух крупногабаритных отсеках в фюзеляже и включает широкую номенклатуру управляемых ракет, корректируемых и свободнопадающих бомб, а также других средств поражения как в ядерном, так и в обычном снаряжении, что позволяет использовать самолет практически против всех типов наземных и морских целей.

В состав ракетного вооружения может входить до 12 крылатых ракет, созданных в МКБ «Радуга» и размещаемых на двух барабанных ПУ. КР предназначены для поражения стационарных целей с заранее заданными координатами, ввод которых осуществляется в «память» КР перед вылетом бомбардировщика. Противокорабельные варианты КР имеют радиолокационную систему самонаведения.

Для поражения целей на меньшей дальности в состав вооружения может входить аэробаллистическая ракета типа X 15, стратегический вариант которой эквивалентен американской УР SRAM. Кроме того, имеется противокорабельный вариант ракеты с радиолокационной системой самонаведения, работающей в мм- диапазоне. Возможно применение и перспективного ракетного оружия других типов.

Бомбовое вооружение Ту-160 рассматривается как оружие «второй очереди», предназначенное для поражения целей, сохранившихся после первого, ракетного удара бомбардировщика. Оно также размещается в отсеках вооружения и может включать корректируемые бомбы различных типов, в том числе самые мощные отечественные боеприпасы этого класса серии КАБ-1500 калибром 1500 кг. Самолет может оснащаться также свободнопада- ющими бомбами различного калибра (в том числе и ядерными), разовыми бомбовыми кассетами, морскими минами и другим вооружением.

ХАРАКТЕРИСТИКИ САМОЛЕТА ТУ-160

РАЗМЕРЫ. Размах крыла 55,7/35,6 м; длина самолета 54,1 м; высота 13,1 м; угол стреловидности крыла 20/65°; площадь крыла 232 м2 .

ДВИГАТЕЛИ. ТРДДФ НК-32 (4 х 215,7 кН/4 х 25 000 кгс.)

МАССЫ, кг: Максимальная взлетная: при взлете с внеклассного аэродрома 275 000, при взлете с аэрордрома 1-го класса 185 000; пустого самолета 110 000; топлива 171 100, максимальная допустимая полезной нагрузки 45 000.

ЛЕТНЫЕ ДАННЫЕ. Максимальная скорость на большой высоте 2200 км/ч; посадочная скорость (при посадочной массе 140 000 – 155 000 кг) 260-300 км/ч; практический потолок 15 000 м; максимальная (техническая) дальность 13 950 км; практическая дальность полета (Мкр.=0,77; 5% резерв топлива, шесть КР, выпущенных на половине маршрута) 12 300 км; продолжительность полета 15 ч; максимальная скороподъемность 60 – 70 м/с; длина разбега (при максимальной взлетной массе) 2000 м; длина пробега 1600 м; максимальная эксплуатационная перегрузка 2,5.
