Бомбардировщик Су-24


Павел Осипович Сухой, руководивший до 1975 г. опытно-конструкторским бюро, которое носит ныне его имя, пожалуй, самый универсальный авиаконструктор нашей страны. Нет такого класса боевых самолетов, где бы не попробовал свои силы этот крупнейший авиационный новатор, добиваясь, как правило, выдающихся результатов мирового уровня. Прежде всего Сухой – «король истребителей», с них он начинал свою деятельность (И-4, АНТ-13, И-14) ими ее и завершил (Су-15, Су-27). Но в «портфеле» конструкторских коллективов, работавших под его руководством, также рекордные самолеты АНТ- 25 и «Родина», ближний бомбардировщик, штурмовик и разведчик Су-2 (ББ-1), штурмовики Су-6 и Су-25, стратегический бомбардировщик Т-4 (изделие «100»).

Фронтовой бомбардировщик Су-24 – один из наиболее известных самолетов третьего поколения – создан в 1960-е годы, которые стали для ОКБ Сухого « бомбардировочным » десятилетием. Завершив в 1962 г. проектирование истребителя-перехватчика Су-15, последнего в серии «суховских» перехватчиков с треугольным крылом, ОКБ оказалось перед необходимостью «диверсифицировать» свои работы. В эти сложные для военной авиации годы, когда из-за сокращения вооруженных сил СССР число новых программ уменьшилось, а отношение военно-политического руководства к пилотируемым летательным аппаратам не было благосклонным, найти новую «нишу» было нелегко.

В 1962 г. ОКБ приступило к проектированию «трехмахового» тяжелого бомбардировщика Т-4 (изделие «100»), а в 1963-1964 гг. начало работы еще по двум программам, ставшим на несколько лет основными: истребителя-бомбардировщика Су-17, представляющего собой глубокую модификацию Су-7, и нового ударного самолета, эволюция проекта которого привела к созданию фронтового Су-24. В исходном варианте С-6 ударный самолет был во многом аналогичен истребителю Су-15 (Т-58), отличаясь от него более мощными двигателями, двухместной кабиной экипажа с размещением кресел тандемом, низко расположенным крылом стреловидностью 40° и удлинением около 3,5 м и боковыми воздухозаборниками с нижним горизонтальным клином.

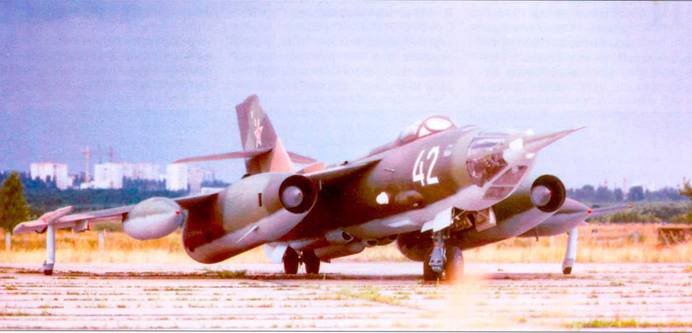

Бомбардировщик Як-28


На проект С-6 некоторое воздействие оказали английские работы по самолету TSR. Однако в 1964 г. работы по С-6 были свернуты, и ОКБ приступило к проработке другого проекта – с укороченным взлетом и посадкой. В условиях ракетного бума новую тему было трудно заявить, и вначале «для маскировки» новый самолет именовался модификацией Су-15 – Т-58М. Но уже в 1966 г. он стал известен под новым обозначением Т-6, которое в серии было окончательно сменено на Су-24.

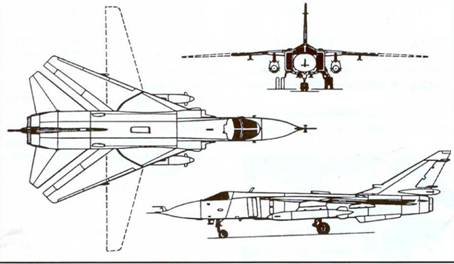

Схема самолета Су-24


Су-24, проектировавшемуся под руководством главного конструктора Е.С. Фельснера, суждено было стать аналогом американского фронтового бомбардировщика "Дженерал Дайнэмикс F-111. Были близки даже трансформации проектов в ходе их разработки: обе программы включали изучение самолета с подъемными двигателями, вместо которых впоследствии установили крыло изменяемой стреловидности. Отличие заключается в том, что американцы вначале предполагали создать полноценный самолет вертикального взлета и посадки, хотя и отказались от него еще на стадии формирования технического задания. ОКБ Сухого с самого начала планировало короткий взлет и посадку (выбранные подъемные двигатели не давали единичной тяговооруженности и брали на себя лишь часть веса самолета), но довело работы до летных испытаний опытного образца Т6-1. Причины близости хода конструкторской мысли лежат в схожести требований к обеим машинам.


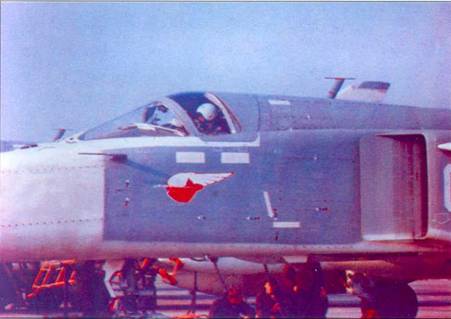

Носовая часть самолета Су-24


Исходная задача заключалась в том, чтобы преодолеть «кризис базирования» – большие длины разбега и пробега, чрезмерные взлетные и посадочные скорости. Для отработки комбинированной силовой установки на базе истребителя Су-15 в 1966 г. была построена летающая лаборатория Су-15ВД (переоборудованный Т-58Д1) с тремя подъемными двигателями РД-36-35 (тяга каждого 2350 кгс) конструкции П.А. Колесова и двумя маршевыми двигателями. Су-15ВД демонстрировался на воздушном параде в Домодедово 9 июля 1967 г. Несколькими днями ранее (2 июля 1967 г.) состоялся первый полет опытного сверхзвукового самолета Т6-1, построенного на опытном заводе ОКБ в Москве и пилотируемого летчиком-испытателем B.C. Ильюшиным.

Т6-1 представлял собой двухместный высокоплан нормальной аэродинамической схемы с тонким треугольным крылом, имеющим излом по передней кромке, цельноповоротным горизонтальным оперением и однокилевым вертикальным оперением. Стреловидность корневых частей крыла была равна 60°. Средняя и хвостовая части фюзеляжа имели прямоугольное сечение, что позволило широко использовать в конструкции крупногабаритные монолитные фрезерованные панели. Кресла экипажа располагались рядом. Шасси повышенной проходимости обеспечивали базирование на грунтовых аэродромах. Максимальная взлетная масса составляла 26 100 кг. Самолет был оснащен четырьмя подъемными ТРД РД-36-35, установленными в ряд в средней части фюзеляжа, и двумя маршевыми двигателями Р- 27Ф2М-300 конструкции С.К. Туманского (2 х 6900/2 х 10 000 кгс), размещенными рядом в хвосте. «Подъемники» имели сверху фюзеляжа два выдвижных воздухозаборника совкового типа – по одному на два двигателя, со створками перепуска на верхних панелях, а снизу фюзеляжа – сопла с поворотными створками.

Маршевые двигатели имели плоские боковые воздухозаборники. ТРДФ Р27Ф2М- 300 разработан для МиГ-23 и устанавливался на вариантах МиГ-23С и МиГ-23УБ. В 1968 г. двигатели Р-27Ф2М-300 были заменены на более мощные АЛ-21Ф конструкции А.М. Люльки. Самолет Т6-1 проходил испытания до 1974 г. и совершил более 320 полетов. Однако в последние годы Т6-1 использовался только как летающая лаборатория – ОКБ приняло решение вместо подъемных двигателей использовать на боевой машине крыло изменяемой стреловидности. Т6-1 позднее был передан в музей ВВС в Монино.

Завязка варианта с крылом изменяемой стреловидности (КИС) относится еще к 1965 г. Но тогда этот проект отложили, поскольку его разработка требовала большого объема испытаний в аэродинамических трубах (для ряда углов стреловидности крыла), а весового выигрыша он, по предварительным оценкам, не давал по сравнению с самолетом, оснащенным подъемными двигателями. Возврат к проекту с КИС был обусловлен несколькими причинами. Во-первых, результаты испытаний Су-15ВД и Т6-1 показали сложность технической эксплуатации и пилотирования самолета со столь большим (5- 6) числом двигателей. Во-вторых, подъемники не обеспечивали многорежимность самолета и не улучшали его маневренные характеристики, а весовую отдачу, как выяснилось, значительно ухудшали. Необходимость же многорежимности, и в частности маловысотности, все более ощущалась военными специалистами, составлявшими требования к новой машине под руководством заместителя главнокомандующего ВВС М.Н.Мишука. С одной стороны, начавшаяся во Вьетнаме война подтвердила уязвимость высотных машин от существовавших ЗРК: уже в первом в истории ракетном противовоздушном бою, состоявшемся 24 июля 1965 г. северо-восточнее Ханоя, ракетами С-75 были сбиты три американских самолета F-4 «Фантом». С другой стороны, « шестидневная » арабо-израильская война 1967 г. показала, что использование малых высот значительно повышает выживаемость аппаратов: египетские С-75 оказались малоэффективны против израильских машин, прижимавшихся к земле (впрочем, основной причиной этого была скорее слабая подготовка египетских расчетов).


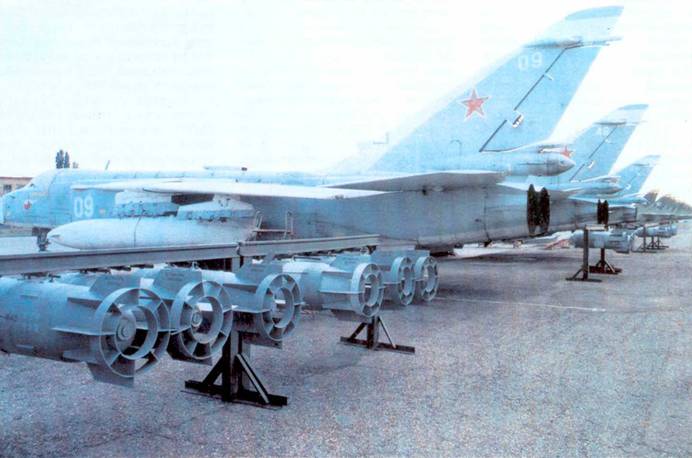

Вооружение самолета Су-24


И наконец, в-третьих, в ЦАГИ был проведен большой объем экспериментальных работ, подтвердивших жизнеспособность схемы КИС с разносом шарниров поворота консолей и корневыми наплывами-дестабилизаторами. На основе цаговских исследований были построены истребитель-бомбардировщик Су-17 (первый полет 2 августа 1966 г.) и фронтовой истребитель МиГ-23 (10 июня 1967 г.). Отметим, что фундаментальные работы ЦАГИ по этим и последующим машинам с КИС (Су-24, Ту- 22М, Ту-160) были отмечены в 1975 г. Государственной премией.

На выбор «суховцами» крыла изменяемой стреловидности повлиял и американский F-111, испытывавшийся с 1964 г. Развернутая в то время американцами мощная пропагандистская кампания по поводу «революционной» роли этого самолета оказала достаточно большое влияние на руководство Минобороны и Минавиапрома СССР. После ознакомления с F-111 на парижском авиасалоне 1967 г., когда эта машина впервые демонстрировалась за пределами США, мнение о перспективности КИС еще более распространилось в советском руководстве. Такую оценку не поколебал оказавшийся неудачным первый опыт боевого применения F-111 в начале 1968 г. во Вьетнаме. В результате на ОКБ Сухого «надавили» в пользу установки КИС не только на Су-24, но и на втором экземпляре разрабатывавшегося в те годы стратегического Т-4. Заметим, что позиция руководства имела также воздействие на работы других ОКБ, например по самолету Ту-22М.

Решение о постройке на новосибирском заводе второй опытной машины Т-6 без подъемных двигателей, но с КИС было принято в 1968 г. Она получила обозначение Т6-2И и совершила первый полет 17 января 1970 г. (летчик-испытатель B.C. Ильюшин). Летно-конструкторские и государственные испытания продолжались пять лет с использованием 17 «шестерок» (с Т6-1 по Т6- 18, машина с номером Т6-5 не была построена). Под обозначением Су-24 самолет был запущен в серийное производство в 1972 г. в Новосибирске, госиспытания были завершены в августе 1974 г., и первые самолеты поступили на вооружение в конце этого же года.

Впервые в Советском Союзе было построено столь большое число опытных машин. Связано это было со сложностью систем. самолета, потребовавших большого объема доводки. В ходе испытаний в сумме совершено около 2000 полетов. Впервые одна из машин (Т6-11) использовалась в качестве «демонстратора» для наземных испытаний бортового оборудования и контрольно-проверочной аппаратуры. Ранее советским конструкторам приходилось обычно довольствоваться максимум двумя-тремя опытными машинами, лишь при создании сверхзвукового бомбардировщика Ту-22 их число было доведено до десятка. Американские вооруженные силы всегда были щедрее при финансировании разработок. Например, в испытаниях сверхзвукового бомбардировщика Конвэр В- 58 принимали участие 13 опытных машин и 17 предсерийных – рекордное число для столь крупной и дорогой программы, по программе F-111 использовались 23 опытных аппарата.


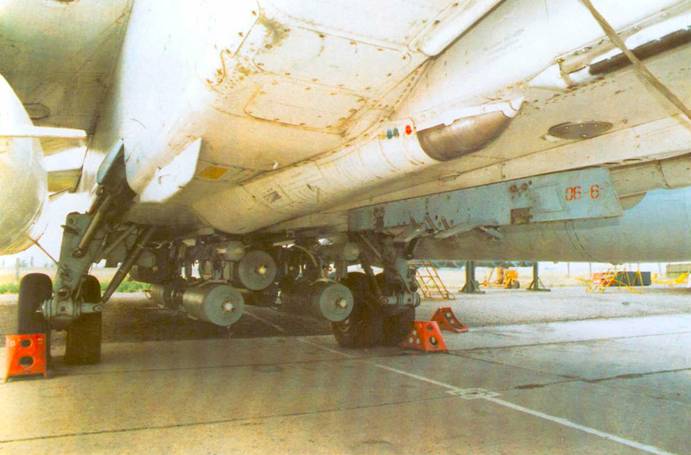

Пушка ГШ-6-23М

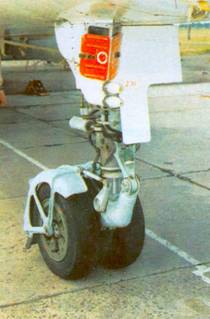

Носовая стойка шасси Су-24


В ходе испытаний встретился ряд трудностей, которые были успешно преодолены. Одной из начальных на первом опытном самолете оказалась проблема недостаточной прочности наиболее ответственного узла конструкции – балки центроплана, несущей шарниры поворота крыла. Причиной оказался дефект термообработки. Для его устранения пришлось выклепывать балку, снова проводить весь цикл термообработки, а затем ставить ее на место. Аналогичная проблема встретилась и в программе самолета F-111. Но там последствия были значительно серьезнее. Поскольку она выявилась уже после принятия самолета на вооружение, пришлось предпринять дорогостоящие меры по проведению вновь не- разрушающего контроля и усилению конструкции большого числа уже построенных самолетов.

При создании Су-24 впервые в отечественном самолетостроении была поставлена задача создать авиационный комплекс, одной из важнейших частей которого стала прицельно-навигационная система «Пума». В составе «Пумы» впервые на российском самолете была установлена цифровая ЭВМ (БЦВМ). Еще до вылета Т6-2И испытания подсистем «Пумы» велись на летающих лабораториях, созданных на базе Ил-14 и Ил-18. Позднее к ним подключился и Т6-1, также превращенный в летающую лабораторию. Создание «Пумы» не проходило гладко. Например, были неоднократные сбои в работе программы БЦВМ, значительных усилий потребовала доводка маловысотного контура «Пумы» в полетах по рельефу местности, проводившаяся на Северном Кавказе с аэродрома в Моздоке.

Испытания Су-24 были прекращены несколько преждевременно волевым порядком. В декабре 1973 г. во время совещания с участием военных и производственников говорилось о сложности бортовых систем и необходимости выполнить еще около 1200 полетов для полного завершения программы испытаний. Для этого требовалось более двух лет, поскольку за год успевали сделать примерно 500 зачетных полетов. Услышав подобное предложение, тогдашний главнокомандующий ВВС П.С. Кутахов в эмоциональном ключе заявил, что нельзя испытывать Су-24 до бесконечности – он нужен в войсках как можно скорее. На позицию Кутахова, бывшего летчика-истребителя, за год до описываемого события ставшего главным маршалом авиации, несомненно, повлияли успешное применение F-111 во Вьетнаме в 1972-1973 гг., а также только что (в октябре) пронесшаяся война «Йом Кипур» на Ближнем Востоке. В результате министр авиапромышленности П.В. Дементьев распорядился об окончании испытаний к сентябрю 1974 г. Здесь кроется, в частности, объяснение тому, почему для Су-24 даются максимальное число М=1,35 и высота 11 000 м. Это цифры, достигнутые в испытаниях. Для более полного исследования диапазона режимов полета самолета просто не хватило времени, хотя, несомненно, действительные показатели должны быть значительно выше. Этот факт говорит и о том, что в бомбардировщике типа Су-24 военных не интересуют очень большие высота полета и скорость на высоте.

В ходе испытаний было потеряно несколько самолетов. Первый случай, происшедший 28 августа 1973 г., связан с титановым пожаром в двигателе самолета Т6-4, считавшегося эталоном по укомплектованности бортовым оборудованием (компонентами «Пумы» и другими системами). Летчик-испытатель НИИ ВВС С.А. Лаврентьев и штурман М.С. Юров погибли. В этот же день разбился на взлете самолет, проходивший оценку в Липецком центре боевой подготовки. Причина катастрофы – заклинивание управления закрылком, в результате чего самолет вошел в неуправляемое вращение вокруг продольной оси. Еще один самолет – Т6-7 – был потерян в июне 1974 г. в результате заклинивания управления, экипаж благополучно покинул машину (летчик Н.В. Рухлядко). И наконец, опытный Т6-13 разбился в результате разрушения балки центроплана. Экипаж в составе летчика Щербакова и штурмана Лайчикова благополучно катапультировался после того, как с изумлением увидел, что консоль одного крыла самопроизвольно «поехала» вперед (из-за действия большой подсасывающей силы). Еще одна машина – Т6-6 разбилась через три года, в ходе доводки самолета уже после окончания летно-кон- структорских испытаний. Это произошло 19 июля 1977 г., когда испытывавшийся самолет потерял управляемость на режиме максимальной скорости. Погиб летчик- испытатель В.А. Кречетов.


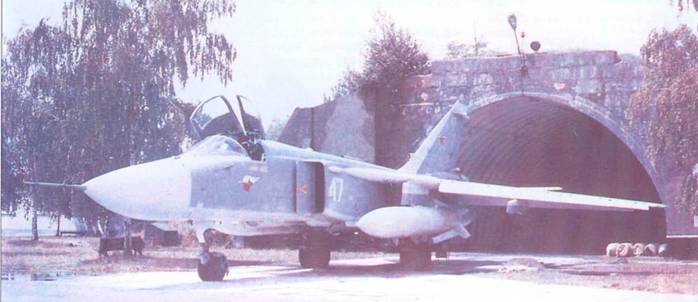

Су-24М готовится к полету


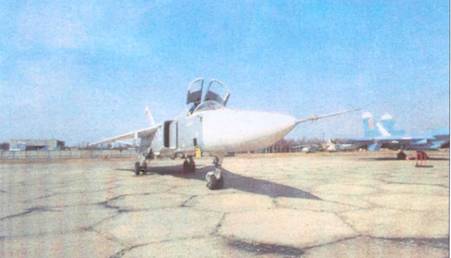

Су-24М выруливает на старт


В конструкции первых серийных Су-24 выявилась недостаточная прочность 43-го шпангоута, к которому крепится киль. В качестве временной меры были установлены подкосы, идущие от фюзеляжа к оси киля. В дальнейшем шпангоут усилили. Взлетная масса Су-24 была вначале ограничена величиной 36 200 кг из-за недостаточной прочности шасси.

На основе исходного серийного Су-24 разработан ряд модификаций. Основным усовершенствованным серийным вариантом стал Су-24М, решение о создании которого было принято в апреле 1975 г. Опытный самолет Т68М, переоборудованный из Т6-8, совершил первый полет 24 июня 1977 г., серийное производство Су-24М развернулось в 1978 г. Основные усовершенствования Су-24М коснулись бортового оборудования: вместо «Пумы» установлен усовершенствованный прицельно-навигационный комплекс «Тигр», повысивший точность бомбометания и стрельбы с самолета, обеспечивший применение новых высокоточных боеприпасов. Экспортный вариант самолета Су-24М получил обозначение Су-24МК.

Другие варианты Су-24М включают разведчик Су-24МР (поступил на вооружение в 1982 г.) и постановщик помех Су-24МП.

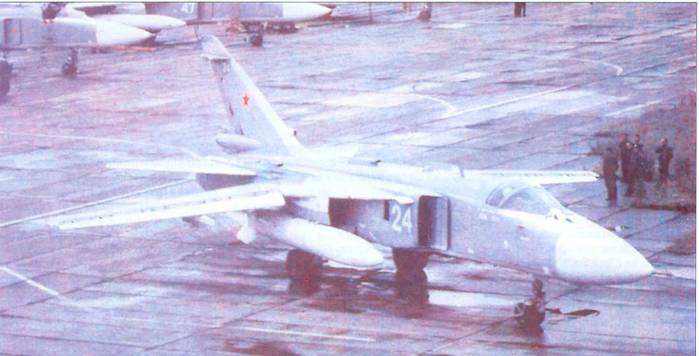

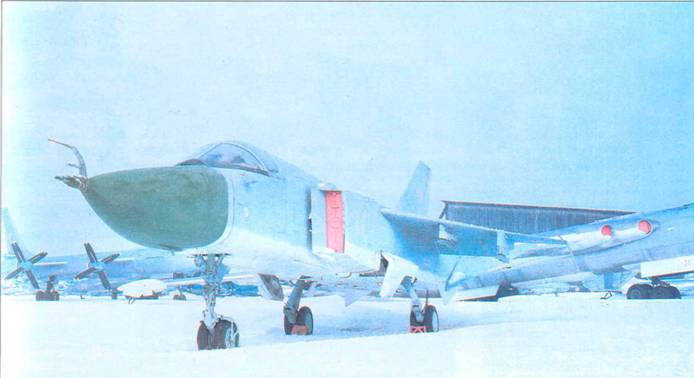

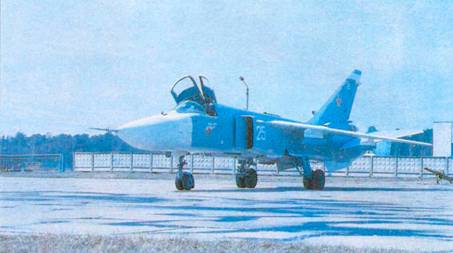

Бомбардировщик Су-24М


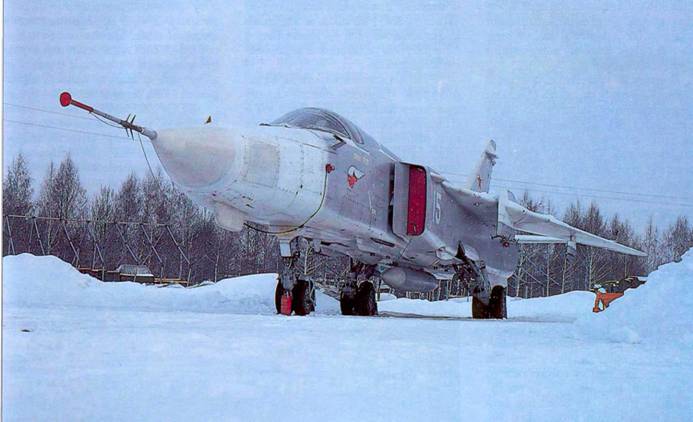

Бомбардировщик Су-24М


В 1985 г. прорабатывался вариант Су-24ММ с увеличенной на 2 т взлетной массой и повышенной дальностью полета благодаря установке экономичных двухконтурных двигателей AЛ-31. От отличался установкой дополнительного воздухозаборника сверху фюзеляжа. Работы по Су-24ММ не вышли из стадии проектных исследований.

Помимо ВВС и ВМС стран СНГ, самолет поступил на вооружение ВВС Алжира, Ирака, Ливии, Сирии и Ирана. На начало 1993 г. в составе ВВС России находилось 540 самолетов Су-24. Ударная бомбардировочная авиация Украины на начало 1992 г. насчитывала 220 Су-24, в составе вооруженных сил Казахстана и Узбекистана также имеются бомбардировщики Су-24. После ухода российской армии в Азербайджане остались 16 самолетов Су-24 и МиГ-25. Но, по-видимому, часть техники, доставшейся Азербайджану, потеряна в ходе войны, другая вышла из строя по причине нехватки запчастей и неумелого обслуживания.

В начале 1992 г. Су-24 попал в заголовки газет, став действующим лицом крупного политического инцидента. 13 февраля 1992 г. шесть самолетов Су-24М перелетели с аэродрома на Украине (Староконстантинов Хмельницкой области) в Россию (Шаталово Смоленской области). Летчики прибыли с полковым боевым знаменем. Несанкционированный перелет осуществлялся через территорию Белоруссии, чтобы исключить возможность обнаружения самолетов радиолокаторами украинской ПВО. Причина перелета – нежелание офицеров принять присягу на верность Украине и служить в «жовто-блакитном» войске. Экипажи самолетов были оставлены в России, самолеты, по всей видимости, возвращены Украине, чтобы избежать выдвинутых Украиной обвинений в заранее спланированной акции угона. Впрочем, использовать эти машины в России было затруднительно, поскольку экипажи не захватили с собой паспорта, в которых отражались проведенные ранее по каждому самолету регламентные и ремонтные работы.


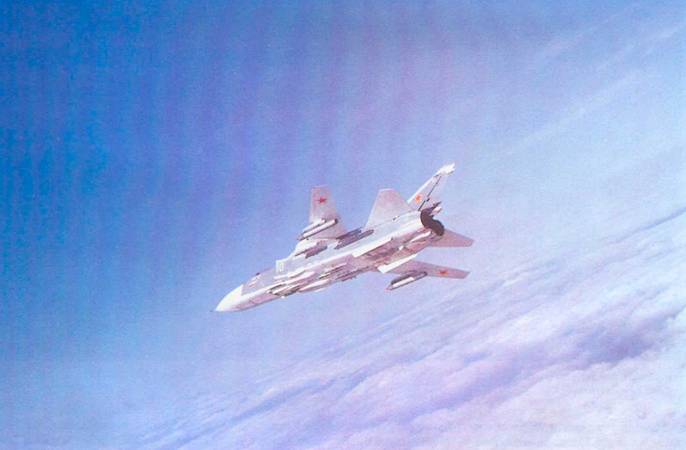

Бомбардировщик Су-24М в полете


По концепции Су-24 во многом отличен от американского аналога F-111. Основные конструктивные особенности Су-24 в сравнении с F-111 заключаются в использовании нерегулируемых воздухозаборников двигателей и отсутствии бомбоотсека. Нерегулируемые заборники значительно упростили конструкцию самолета. Они не позволяют достигать «двух махов» на высоте, но это не имеет большого значения, поскольку Су-24 предназначен прежде всего для маловысотного полета. Американцы также пришли к этому, отказавшись от регулируемых воздухозаборников на маловысотном стратегическом бомбардировщике Рокуэлл В-1. У земли Су-24 благодаря высокой прочности конструкции, способной выдерживать большие скоростные напоры, может выходить на сверхзвук. F-111 также проектировался в расчете на достижение сверхзвука на малой высоте, но в реальной эксплуатации на малой высоте его скорость ограничена дозвуком.

Бомбоотсек дает самолету F-111 преимущества только при ядерном ударе. При использовании обычных боеприпасов эти преимущества теряются, поскольку бомбоотсек вмещает лишь две бомбы. Но в любом случае на оставшемся в настоящее время на вооружении варианте F-111F в бомбоотсеке вместо вооружения расположен контейнер с оптико-электронной системой. В отличие от F-111, на самолете Су-24 с самого начала предусматривалось использование управляемого вооружения, для чего в передней части фюзеляжа установлена встроенная оптико-электронная система, не препятствующая подвеске боеприпасов под средней частью фюзеляжа. Су-24 имеет существенные отличия и в подкрыльном размещении вооружения. На центроплане у борта фюзеляжа могут быть расположены наиболее тяжелые и крупногабаритные подвески, а на поворотной части крыла – монтироваться подвижный пилон с ограниченной грузоподъемностью. На F-111 все подкрыльевые пилоны располагаются под поворотными консолями крыла.

Несмотря на то что Су-24 несколько легче, чем F-111, максимальная практическая боевая нагрузка у обеих машин примерно одинакова. Но с учетом того, что в настоящее время F-111F не несет вооружения в бомбоотсеке, нагрузка Су-24 оказывается больше. В то же время F-111 обладает большей дальностью полета из-за повышенного внутреннего запаса топлива и установки более экономичных двухконтурных двигателей по сравнению с одноконтурными на Су-24.


Бомбардировщик Су-24М в полете


Упоминавшееся выше происшествие в Липецке стало причиной того, что взлетно-посадочные характеристики серийных Су-24 оказались несколько хуже, чем у опытных машин. Дело в том, что вначале предусматривался предельный угол отклонения закрылков 39°. Это давало максимальный коэффициент подъемной силы 1,2-1,3. После Липецка, чтобы уменьшить момент крена, вращающий самолет в случае несимметричного выпуска закрылков, установили автомат мгновенной фиксации закрылков (не допускавший дальнейшего отклонения закрылков), но, не ограничившись этим, уменьшили угол отклонения закрылков до 34° со снижением коэффициента подъемной силы до 1,1. В дальнейшем предпринимались попытки восстановить угол 39°, но к тому времени был налажен выпуск домкратов, отклоняющих закрылки, с уменьшенным ходом штока, и преодолеть производственную инерцию оказалось невозможно.

Су-24 считается машиной, достаточно сложной в технике пилотирования. Но высокая максимальная эксплуатационная перегрузка и хорошая управляемость позволили мастерам-пилотажникам освоить на ней даже ряд фигур высшего пилотажа. Су-24 совершают отдельные демонстрационные полеты во время выступлений пилотажной группы «Небесные гусары» (Кубинка). В ходе этих полетов они выполняют на высоте 200 м «бочку» и «нож», проход в строю дозаправки, горку с утлом 60° и т. д. Один из маневров, имеющих практическую значимость, представляет собой ввод самолета в крен со взлета сразу после отрыва и отворот на угол 90° уже на середине ВПП.

Самолет был впервые публично показан в 1989 г. во время авиасалона, проходившего в Москве в День воздушного флота СССР, и на выставке в Жуковском.

КОНСТРУКЦИЯ. Су-24 представляет собой двухместный вы- сокоплан нормальной аэродинамической схемы с высокомеханизированным крылом изменяемой в полете стреловидности и двумя двигателями с боковыми нерегулируемыми воздухозаборниками. Конструкция цельнометаллическая, используются алюминиевые сплавы (АК4-1, АЛ-19, Д-16, В-95), сталь (конструкционная 30ХГСА и 30ХГСНА, нержавеющая ВНС-5), титановый (ВТ5Л) и магниевый сплавы (МЛ5-Т4). Для повышения технологичности широко используются вафельные монолитные панели из алюминиевых плит, преимущественно марки АК4-1 – в результате число заклепок сократилось на 28%, трудоемкость изготовления панелей по сравнению с клепано-сборными снизилась на 15%, уменьшение числа крепежных отверстий и стыковых швов повысило надежность и герметичность конструкции.

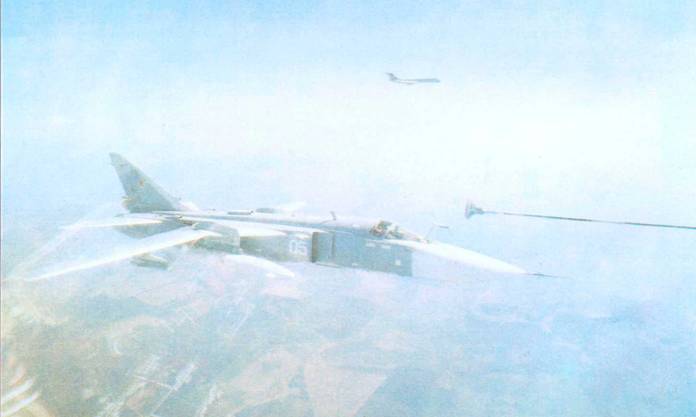

Дозаправка в полете самолета Су-24М


Крыло состоит из неподвижной части, закрепленной на фюзеляже, и поворотных частей, крепящихся к силовой балке центроплана с помощью шарнирных узлов. Передняя кромка неподвижной части имеет стреловидность 70°. Подвижные части крыла устанавливаются в четыре фиксируемых положения со стреловидностью 16° на взлете и посадке, 35° на крейсерских дозвуковых режимах, 45° при боевом маневрировании, 69° при полете на больших дозвуковых и сверхзвуковых скоростях. При увеличении стреловидности удлинение крыла уменьшается от 5,64 до 2,11. Угол установки крыла нулевой, угол поперечного V -4,5°, отрицательная аэродинамическая крутка 4°. Профиль неподвижного центроплана СР14С-5.376, подвижных консолей СР14С-9.226. На части самолетов Су-24М сверху концов центроплана (в плоскости внутренних пилонов подвески вооружения) установлены дополнительные вертикальные гребни. Гребни улучшают продольную устойчивость самолета, но ухудшают путевую, поэтому от их применения было решено все же отказаться. Механизация каждой поворотной консоли включает трехсекционные двухщелевые закрылки с фиксированными дефлекторами (площадь 10,21 м 2 , угол отклонения 34°) и четырехсекционные предкрылки (3,04 м 2 , 27°), отклоняемые с помощью винтовых приводов. На верхних поверхностях консолей установлены по две секции интерцепторов (3,06 м 2 , 43°), предназначенных для поперечного управления самолетом. Для гашения подъемной силы на пробеге они не используются.

Фюзеляж типа полумонокок, прямоугольного сечения со скругленными нижними углами, его форма выбрана из условия технологичности и получения максимальной подъемной силы. На самолетах с № 15 по № 28 хвостовая часть была обужена с приданием фюзеляжу округлой формы.

Это позволило уменьшить на 16% километровый расход топлива благодаря снижению донного сопротивления. Однако из-за возникавшей на больших скоростях тряски («гулял» скачок уплотнения) пришлось установить специальные уголки, которые «съедали» 4% выигрыша в километровом расходе, понижая его до 12%, а затем по технологическим причинам от обуженного хвоста вообще отказались.

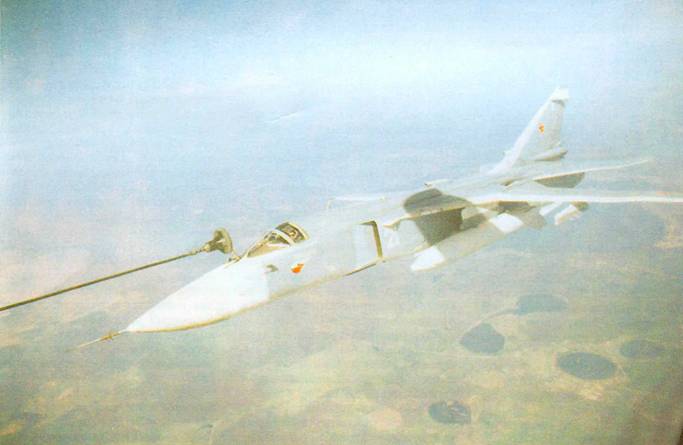

Дозаправка в полете самолета Су-24М


Сверху фюзеляжа расположен гаргрот, в котором проходят трассы управления (для повышения живучести самолета). Кабина герметическая вентиляционного типа – с системой кондиционирования воздуха и кислородным оборудованием. Летчик и штурман-оператор расположены рядом на катапультируемых креслах К-36ДМ (К-36Д на самолетах первых серий), обеспечивающих принудительное и независимое аварийное покидание самолета в полете и на стоянке. Су-24 – первый самолет, на котором применены эти унифицированные кресла. Система разведения кресел исключает их столкновение в воздухе при одновременном катапультировании летчика и штурмана. Фонарь имеет неподвижное лобовое стекло и две створки, откидывающиеся назад в стороны независимо друг от друга. Снизу фюзеляжа расположены два тормозных щитка (площадь 2 х 1,68 м 2 , угол отклонения 62°), являющихся одновременно передними створками ниш основных стоек шасси. Кабина экипажа оснащена двойным управлением, что значительно повышает безопасность полета. На начальном этапе разработки самолета ВВС придавали этой проблеме такое значение, что по рекомендациям летчиков центра боевой подготовки настояли, вопреки мнению конструкторов, чтобы и второй член экипажа (справа) был летчиком. В дальнейшем все же бортовая авионика потребовала посадить рядом с командиром экипажа штурмана- оператора. Двойное управление сохранили, чтобы штурман, имеющий минимальные навыки пилотирования, мог в экстренных случаях взять управление на себя. Но к 1991 г. идея не была доведена до конца: планами боевой подготовки обучение штурманов пилотированию не было предусмотрено. Двойное управление позволило использовать для обучения и тренировок боевой самолет, отказавшись от создания учебного самолета Су-24У.

Горизонтальное оперение цельноповоротное, дифференциальное, используется для продольного и поперечного управления самолетом. Имеет площадь 13,71 м 2 , угол стреловидности по линии четвертей хорд 55°, удлинение 2,3. Половины стабилизатора отклоняются в диапазоне от +11 до -25°.

Киль с рулем направления. Общая площадь вертикального оперения 9,23 м2 , угол стреловидности по линии четвертей хорд 55°. Руль направления вначале имел площадь 1,58 м2 , затем 1,44 м2 , он отклоняется в диапазоне ±24°. Для повышения путевой устойчивости дополнительно к вертикальному оперению установлены хвостовые подфюзеляжные гребни площадью по 1,1 м2 каждый. В основании киля находится контейнер ПТК-6 с двумя тормозными парашютами площадью по 25 м2 каждый. Парашютно-тормозная установка – штатное средство торможения и используется при каждой посадке.

Шасси трехопорное, с двухколесными носовой и основными стойками, дает возможность Су-24 «работать» с бетонированных и грунтовых ВПП. Передняя стойка управляемая, с грязезащитным щитком, убирается в нишу фюзеляжа назад под кабину. Главные колеса убираются в ниши фюзеляжа в направлении вперед внутрь (к оси симметрии самолета). Размеры передних нетормозных колес 660 х 200 мм, главных тормозных – 950 х 300 мм. Колея шасси 3,31 м, база 8,51 м.

СИЛОВАЯ УСТАНОВКА. АЛ- 21Ф-3 – одновальный ТРДФ конструкции A.M. Люльки, широко используемый и на ряде других самолетов (МиГ-23Б и МиГ-27Д, Су-17М/М2/М3, М4, Су-20 и Су-22М4). Двигатель имеет 14-ступенчатый осевой компрессор, трубчато-кольцевую камеру сгорания, трехступенчатую турбину и всережимное сопло. Расход воздуха 104 кг/с, степень повышения давления 14,75, температура на входе в турбину 1112°С. Сухая масса 1720 кг. Минимальный удельный расход топлива на крейсерском режиме 0,76 кг/кгс-ч. АЛ-21Ф – один из лучших российских двигателей. Но его совершенствование продолжается. Например, статистика показывает, что недостаточна надежность двигателя по розжигу форсажа.

Воздухозаборники двигателей боковые, плоские, нерегулируемые, снабжены противообледенительной системой. Отсекатели пограничного слоя перед воздухозаборниками отстоят от поверхности фюзеляжа на 100 мм, оси воздухозаборников составляют 2° с осью фюзеляжа.

На опытном самолете Т6-8Д одно время были установлены ТРДФ Р29Б300 (форсажная/бесфорсажная тяга 122,6/81,4 кН, 12500/8300 кгс), использовавшиеся также на МиГ-23М, МиГ-23МС, МиГ-23МФ, МиГ-27 и изготавливавшиеся Уфимским моторостроительным заводом. Связано это было с тем, что двигатели АЛ-21 тогда выпускал только московский завод «Салют» и их не хватало. Позднее было налажено производство АЛ21 еще на одном заводе – в Омске и их нехватка была устранена.

ТРДДФ АЛ-31Ф, устанавливаемые на истребителях Су-27 и предполагавшиеся к использованию на самолете Су-24ММ, имеют повышенный расход воздуха. Однако доведенные боковые воздухозаборники самолета Су-24 было решено не менять, что и потребовало, как отмечалось выше, применения на Су-24ММ дополнительного, третьего заборника над фюзеляжем. Кроме того, АЛ- 31Ф оснащены верхней коробкой привода агрегатов, для их установки на Су-24 необходимо было коробку переместить вниз. Недостаточная заинтересованность заказчика, а также нежелание дви- гателестроительного завода выпускать двигатели АЛ-31Ф во второй комплектации и стали причиной отказа от Су-24ММ.

Топливо располагается в трех фюзеляжных баках общей емкостью 11 860 л. Самолет заправляется топливом под давлением через бортовой штуцер или самотеком через заливные горловины. Дополнительно могут быть установлены два подвесных бака ПТБ- 3000 емкостью по 3000 л под центропланом и один ПТБ-2000 емкостью 2000 л под фюзеляжем.

Су-24М оборудован системой дозаправки в воздухе с выдвижной штангой-топливоприемником в носовой части фюзеляжа. Он может и сам выполнять роль заправщика при оснащении подвешиваемым под фюзеляжем агрегатом УПАЗ-А, позволяющим передавать в полете (в том числе ночью) заправляемому самолету до 9000 кг топлива.

ОБЩЕСАМОЛЕТНЫЕ СИСТЕМЫ. Система управления полетом бустерная, необратимой схемы, с жесткой проводкой к дифференциальному стабилизатору и рулю направления. Интерцепторы – с электродистанционным управлением. В случае отказа автоматики в режиме маловысотного полета обеспечивается приведение самолета к нулевому крену и уход от земли.

Гидравлическая система состоит из трех независимых гидросистем с рабочим давлением 20,6 МПа (210 кгс/см2 ) и используется для привода аэродинамических органов управления и механизации крыла (с помощью двухкамерных усилителей), механизма изменения стреловидности крыла, уборки и выпуска шасси, открытия фонаря кабины и т. д. Каждая гидросистема имеет по два насоса, которые установлены по одному на правом и левом двигателях. Пневматическая система с зарядным давлением 19,6 МПа (200 кгс/см2 ) применяется для торможения колес, аварийного выпуска шасси и наддува гидробака. Система электроснабжения включает два генератора переменного тока и два генератора постоянного тока, а также две аккумуляторные батареи.

ЦЕЛЕВОЕ ОБОРУДОВАНИЕ. Комплекс оборудования Су-24 обеспечивает прицельное поражение наземных и надводных целей в простых и сложных метеоусловиях, днем и ночью, в том числе с малых высот при ручном и автоматическом управлении самолетом.

На Су-24 установлена прицельно-навигационная система «Пума», в состав которой входят следующие 13 подсистем: импуль- сно-доплеровский радиолокатор переднего обзора (РПО) «Орион-А» с дальностью действия около 150 км, радиолокатор предупреждения о столкновении (РПС) при следовании рельефу местности «Рельеф», радиолокационная командная линия (РКЛ) «Дельта-ВМТ-6» для применения управляемых ракет, пассивный радиолокационный пеленгатор (ПРС) «Филин-Н», электроннооптический визир (ЭОВ) «Чайка-I», теплопеленгатор ТП-23Е, телевизионный пеленгатор ракет (ТПР) «Таран-Р», гироинерциальная система МИС-П, доплеровский измеритель скорости и угла сноса ДИСС-7, радиовысотомер малых высот РВ-ЗМ, радиовысотомер больших высот PB18A-I, бортовая цифровая вычислительная система (БЦВС) и прицельнопилотажный визир (ППВ). Антенны обоих радиолокаторов размещены в носовом обтекателе, датчик «Чайки» – в обтекателе под фюзеляжем впереди воздухозаборников. Приемники системы радиотехнической разведки «Филин-Н», предназначенной для анализа и определения координат источников электромагнитного излучения (наземных РЛС), установлены на штанге ПВД и сзади «Чайки». Приемник каждого самолета настроен на определенные частоты излучения, поэтому антенны «Филина» на штанге ПВД («гуси») имеют разную конфигурацию на различных самолетах. Теплопеленгатор расположен сверху носовой части фюзеляжа перед кабиной экипажа.


Самолет Су-24МР


На Су-24М используется усовершенствованная прицельно-навигационная система ПНС-24 «Тигр», объединяющая 13 подсистем. В составе «Тигра» сохранены поисковая РЛС «Орион-А» и РЛС следования рельефу местности «Рельеф», инерциальная навигационная система МиСИ, индикатор ППВ. Но вместо «Чайки» установлена лазерно-телевизионная прицельная система (ЛТПС) «Кайра-24» с лазерным дальномером- целеуказателем и ТВ-обзорным блоком. На подфюзеляжном пилоне может также подвешиваться контейнерная система ЛО-8О/ЛО-81 «Фантасмагория », использующаяся вместо «Филина» для обнаружения источников электромагнитного излучения.

Пилотажно-навигационное оборудование обеспечивает выход в район цели в режиме автономной навигации по запрограммированному маршруту, а после выполнения задания – автоматическое возвращение на свой аэродром и заход на посадку в сложных метеоусловиях до высоты 40-50 м. На Су-24М, помимо уже отмеченных компонентов, оно включает БЦВМ ЦВУ-10-058К (ЦВМ-24 на Су-24МК) и систему автоматического управления полетом САУ-6М1. Используются радиотехническая система ближней навигации и посадки «Клистрон» («Ромб-1К» на Су-24), самолетный ответчик СО-69 (СО-63 на Су-24) и работающая вместе с ними антенная система «Пион». Прицельно-навигационный комплекс вместе с системой управления оружием СУО-1-6М и самим оружием образует систему вооружения бомбардировщика.


Кабина самолета Су-24МР


Бортовой комплекс обороны (БКО) «Карпаты» самолета Су-24М, обеспечивающий защиту самолета от средств ПВО, включает станцию предупреждения о радиолокационном облучении СПО-15С «Береза» (антенны станции расположены по бокам воздухозаборников двигателей и на вертикальном оперении), теплопеленгатор JIO-82 «Мак» для обнаружения пусков ракет противника (датчик расположен сверху фюзеляжа за кабиной), станцию активных помех СПС- 161 (в основании киля), устройство выброса дипольных отражателей и ложных тепловых целей АПП50 (в хвосте фюзеляжа между двигателями) и блок управления. АПП-50 устанавливались вначале в обтекателях сверху фюзеляжа по бокам киля, но затем, из-за возникновения тряски на больших скоростях полета, были утоплены в фюзеляж. По этой же причине и антенна «Березы», располагавшаяся вначале на контейнере тормозного парашюта, была перенесена на вертикальное оперение.

В состав связной системы входят КВ и УКВ радиостанции Р-832 или Р-862, Р-847 или Р-864, самолетное переговорное устройство СПУ-9. Установлена магнитная система регистрации полетных данных «Тестер-УЗ».

Фронтовой самолет-разведчик Су-24МР может выполнять всепогодную комплексную воздушную разведку днем и ночью в широком диапазоне высот и скоростей на глубину до 400 км за линией боевого соприкосновения при противодействии средств ПВО противника. Это первый отечественный самолет-разведчик, оснащенный бортовым комплексом разведки БКР-1. В носовой части Су-24МР установлена РЛС бокового обзора «Штык» и (в нижней части) панорамный аэрофотоаппарат АП-402 М, в нижней части фюзеляжа сразу за кабиной – перспективный АФА А-100, в нижней центральной части фюзеляжа – ИК система. На центральном подфюзеляжном узле подвешивается контейнер с лазерной аппаратурой «Шпиль-2М», на правом внешнем подкрыльном узле – контейнер с аппаратурой радиационной разведки «Эфир-1М».

РЛС с синтезированной аппаратурой «Штык» обеспечивает просмотр зоны шириной 24 км с каждой стороны от линии курса при ширине непросматриваемого участка (непосредственно под самолетом) 8 км, высота полета при радиолокационной разведке 100- 3000 м, разрешение 57,5 м. Телевизионная разведка производится с высот 200-1000 м, обеспечивает ширину полосы захвата, равную девяти высотам полета, и разрешение на местности 0,56 м. Лазерная разведка производится с высот 150-500 м, обеспечивает ширину полосы захвата, равную четырем высотам полета, и разрешение на местности 0,3 м. Тепловая (ИК) разведка производится с высот 200-1000 м, обеспечивает

ширину полосы захвата, в 3,4 раза превышающую высоту полета, и угловое разрешение от 0,3 до 9 минут. Панорамная фоторазведка производится с высот 150-2000 м, обеспечивает ширину полосы захвата, в 10 раз превышающую высоту полета, и разрешение на местности 0,2-0,3 м. Перспективная фоторазведка производится с высот 50-2000 м, обеспечивает ширину полосы захвата, в 6 раз превышающую высоту полета, и разрешение на местности 0,3-0,4 м.

ВООРУЖЕНИЕ. Самолет несет бомбовое, управляемое и неуправляемое ракетное и артиллерийское вооружение. Ракетно-бомбовое вооружение размещается на восьми точках наружной подвески: четырех подкрыльевых и четырех под- фюзеляжных. Из подкрыльевых узлов снизу центроплана установлены два неподвижных пилона, а под каждой подвижной консолью крыла – поворотный пилон грузоподъемностью 500 кг, позволяющий благодаря применению параллелограммного механизма сохранять направление оси оружия неизменным при любом угле стреловидности крыла. На пилонах крепятся держатели, пусковые устройства, переходные балки, контейнеры и т. д.

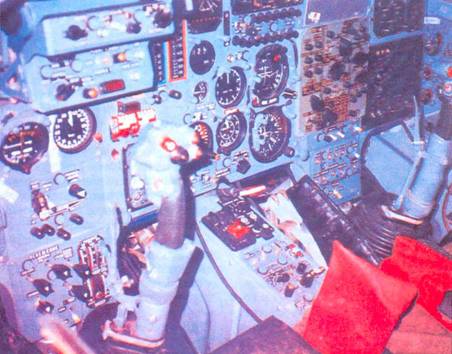

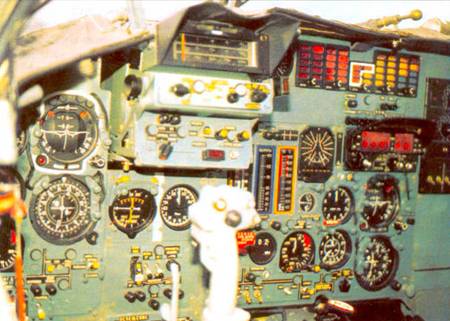

Приборная доска бомбардировщика Су-24М


На всех узлах Су-24 возможна подвеска свободнопадающих бомб калибром от 100 до 1500 мм, разовых бомбовых кассет или контейнеров малогабаритных грузов КМГУ-2. Неуправляемое ракетное оружие включает блоки НАР калибром от 57 до 370 мм. Су-24М может также нести корректируемые бомбы: до четырех КАБ- 500Кр с ТВ или КАБ-500Л с лазерным наведением, до двух КАБ- 1500Л с лазерным наведением.

В состав управляемого ракетного вооружения Су-24 входят УР Х-23 с пропорциональным радиокомандным наведением и противорадиолокационная УР Х-28. Головка самонаведения ракеты Х-28 настраивается на земле, поэтому боевая задача выполнялась, как правило, последовательно парой самолетов Су-24: одна машина производила разведку с помощью «Филина», а вторая наносила ракетный удар, взлетев после получения данных от разведчика и настройки ракеты на соответствующую частоту излучения. Позднее вместо Х-28 стала использоваться противорадиолокационная ракета Х-58.

Су-24М может нести широкий спектр УР класса «воздух-поверхность» с неядерной БЧ, включая различные варианты ракет с радиокомандным, лазерным и ТВ наведением Х-25, Х-29, Х-58, Х-59 и Х-31. Нормальная нагрузка состоит из четырех УР Х-25 на подкрыльевых пилонах или трех Х-29 на двух внутренних подкрыльевых и одном подфюзеляжном пилонах. На внешних подкрыльевых пилонах подвешиваются УР класса «воздух-воздух» Р-60 (для самообороны).

В обтекателе снизу средней части фюзеляжа по правому борту установлена встроенная шестиствольная пушка ГШ-6-23М (23 мм, 9000-10 000 выстр./мин, начальная скорость снаряда 700 м/с, 500 патронов). На внешних узлах возможна подвеска до трех подвижных установок СППУ-6 с шестиствольными пушками ГШ-6-23М (400 патронов, угол отклонения по возвышению до 45°, по азимуту до 12°).

ХАРАКТЕРИСТИКИ СУ-24М (в скобках отличающиеся данные исходного Су-24).

РАЗМЕРЫ. Размах крыла в положении минимальной/максимальной стреловидности 17,64/

10,37 м; длина самолета со штангой ПВД 24,53 м (22,67 м без штанги); высота самолета 6,19 м (5,92 м); площадь крыла в положении минимальной/максимальной стреловидности 55,17/51,02 м2 ; минимальный/максимальный углы стреловидности крыла по передней кромке 16/69°.

ДВИГАТЕЛИ. ТРДФ АЛ-21Ф- ЗА НПО «Сатурн» (2 х 109,8 кН, 2 х 11 200 кгс с ф.к.; 2 х 76,5 кН, 2 х 7800 кгс без ф.к.).

МАССЫ И НАГРУЗКИ, кг: максимальная взлетная 39 700; нормальная взлетная с боевой нагрузкой 3 т – 35 970; масса пустого снаряженного самолета 22 320; максимальная боевая нагрузка 8000; полный запас топлива: во внутренних баках 9850, в подвесных баках 6590.

ЛЕТНЫЕ ДАННЫЕ. Максимальное разрешенное число М на большой высоте 1,35; максимальная скорость у земли 1320 км/ч; максимальная рабочая высота полета 11 000 м; длина разбега 850-900 м; взлетная дистанция при нормальной взлетной массе 1400 м; длина пробега 800-850 м; посадочная дистанция с тормозным парашютом 950 м; радиус действия на малой высоте с боевой нагрузкой 3 т и двумя ПТБ по 3000 л – 560 км; перегоночная дальность с двумя ПТБ по 3000 л – 2500 км; перегоночная дальность с одной дозаправкой в полете 4270 км; максимальная эксплуатационная перегрузка 6.

БОЕВОЕ ПРИМЕНЕНИЕ. Су-24 применялись во время войны в Афганистане. Первая операция с их участием стала самой крупной и громкой в афганской войне. Она проходила в апреле-мае 1984 г., когда 40-я армия совместно с афганскими войсками нанесла серию мощных ударов по формированиям Ахмад Шаха Масуда в долине реки Панджшир к северу от Кабула. Во главе кампании стоял первый заместитель министра обороны СССР С.Л. Соколов. Су-24 действовали в этой операции начиная с 21 апреля 1984 г. наряду с Ту-16. В силу гористой местности и слабости ПВО афганских боевиков Су-24 не использовали режим огибания рельефу местности. Они наносили бомбовые удары со средней высоты (около 5500 м) за пределами досягаемости зенитных ракет переносных комплексов «Редай», только что появившихся у моджахедов. Базировались самолеты на советской территории: в Термезе (Узбекистан) и на других приграничных аэродромах. По данным советских вооруженных сил, в ходе Панджширской операции из 3 тыс. мятежников было уничтожено не менее 1700 чел., а остальные ушли, захватив с собой убитых и их оружие. Но по другим сообщениям, результативность бомбовых ударов по силам мятежников, придерживавшихся партизанской тактики в этой «войне без тыла и фронта», была невысока. Разведка моджахедов оказалась весьма действенной (они имели своих людей в каждом кишлаке, во многих государственных учреждениях) и, по имеющимся свидетельствам, Ахмад Шах, заблаговременно получив информацию о готовящемся наступлении, вывел из-под удара свои боевые отряды. Инженер Исхак, советник Ахмад Шаха, заявил в конце 1988 г. в саудийском городе Таифе, что потери подразделений моджахедов в этой операции составили 15 чел. Как известно, впоследствии Ахмад Шах Масуд стал министром обороны Афганистана.

Су-24 использовался в этом районе для бомбоштурмовых ударов и после вывода российских войск из Афганистана. 3 мая 1993 г. на таджикско-афганской границе был сбит самолет Су-24 ВВС Таджикистана. Согласно заявлению пресс-цен- тра Министерства обороны Таджикистана, самолет осуществлял авиационную поддержку операции правительственных войск по освобождению таджикской территории от боевиков Партии исламского возрождения. Он был сбит тремя ракетами «Стингер» американского производства. Члены экипажа катапультировались и остались в живых.

Су-24 ВВС Ирака не использовались в войне 1991 г. Все 24 самолета Су-24МК, поставленные Ираку, во время этого конфликта перелетели в Иран во избежание их уничтожения на земле авиацией многонациональных сил.

В результате сокращения вооруженных сил, вывода войск из ближнего и дальнего зарубежья Россия более не в состоянии быть одинаково сильной на всех стратегических направлениях. Поэтому особую актуальность приобретает маневр силами и средствами с одного театра военных действий на другой. Важную роль должны при этом играть самолеты Су-24. Возможность их быстрой переброски подтверждена в ходе учений «Восход-93» в мае 1993 г., когда было осуществлено перебазирование из европейской части России на Дальний Восток десяти Су-24М и Су-24МР с тремя дозаправками топливом в воздухе от Ил-78 и одной промежуточной посадкой в Забайкалье для смены экипажей. Су- 24М покрыли расстояние почти 8000 км, находились в небе в общей сложности 12 ч. Особенно трудной была первая дозаправка, выполненная ночью, но экипажи успешно справились с задачей, выйдя в расчетное время в заданную точку в условиях темноты, по бортовым огням определив свое место в строю, точно пристроившись к «своему» заправщику и войдя с ним в контакт. Бомбардировщики летели в сопровождении четырех Су-27, совершивших две промежуточные посадки. После столь дальнего перелета Су-24М нанесли бомбовый удар на авиаполигоне по аэродрому условного противника.

Су-24 отличается высокой точностью применения управляемого оружия. По рассказам очевидцев, уже при первых стрельбах с Су-24 ракет Х-28 на полигоне чертыхались: приходилось каждый раз устанавливать новую мишень, так как предыдущую самолет разносил «в щепы» прямым попаданием ракеты.
