СУ -34

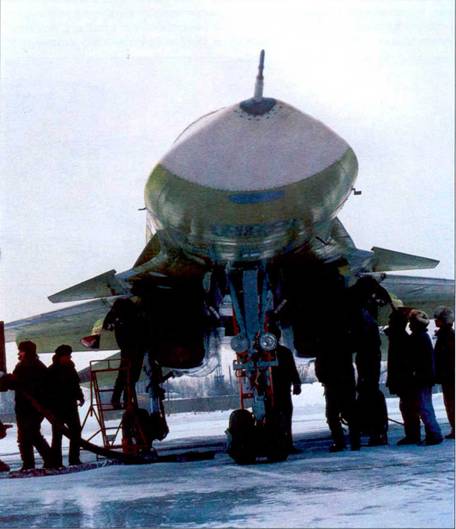

Бомбардировщик Су-34 (вид спереди)

Истребитель Су-27, оставаясь на сегодняшний день лучшим в мире серийным самолетом завоевания господства в воздухе, являет собой также удачный пример последовательного совершенствования базовой конструкции, что позволило создать на основе фронтового истребителя целое семейство летательных аппаратов различного назначения. Последним и, пожалуй, наиболее экзотическим самолетом в этом семействе явился бомбардировщик Су-34, первый полет которого состоялся в Новосибирске 18 декабря 1993 года.

Работы по созданию двухместного варианта Су-27 с кабиной экипажа, летчики в которой размещались не последовательно, как на обычной «спарке», а рядом, «плечом к плечу», по схеме, принятой в современной бомбардировочной авиации (так, в частности, расположен экипаж на самолетах Су-24 и Дженерал Дайнэмикс F-111), были начаты в ОКБ им. П.О. Сухого в середине 1980-х годов. Первоначально самолет с такой компоновкой, Су-27КМ-2, разрабатывался в качестве учебно-тренировочного, для подготовки летчиков палубной авиации: сидя бок о бок, инструктор и обучаемый летчик могли лучше взаимодействовать в полете, кроме того, обоим членам экипажа обеспечивался отличный обзор вперед – вниз, что особенно важно для выполнения посадки на палубу корабля. Однако вскоре стало очевидно, что самолет имеет значительные резервы для расширения области его применения (в качестве палубного бомбардировщика, самолета РЭП, разведчика, заправщика, самолета ДРЛО и т. п.) и из УТС Су-27КМ-2 превратился в многоцелевую боевую машину.

Сокращение ассигнований на строительство российских авианосцев, наметившееся в конце 1980-х годов, не могло не отразиться и на планах развития палубной авиации. Создание Су-27КМ-2 стало менее актуальны, и работы по проекту были прекращены. В то же время ВВС проявили заинтересованность в двухместном ударном самолете, предназначенном для замены постепенно устаревающего фронтового бомбардировщика Су-24М. На эту роль отлично подходил «сухопутный» вариант двухместного Су-27, вполне отвечающий требованиям к истребителю-бомбардировщику нового поколения.

Схема самолета Су-34

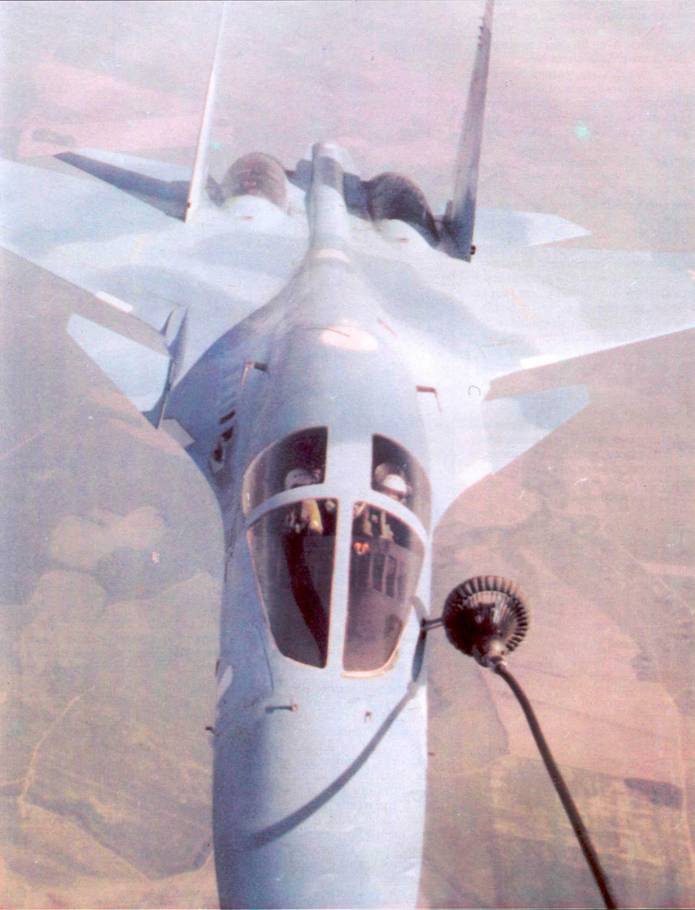

Су-34 в полете

Прототип ударной машины для фронтовой авиации, известный как Су-27ИБ, был создан путем переоборудования серийного учебно-боевого Су-27УБ: на Новосибирском авиационном заводе им. В.П. Чкалова изготовили новую носовую секцию самолета с бронированной кабиной экипажа, которую установили затем на модернизированный планер «спарки». На наплывах крыла, значительно продленных вперед (практически до самого носа), установили цельноповоротное переднее горизонтальное оперение (ПГО), что существенно изменило аэродинамику машины, улучшило ее маневренные и взлетно-посадочные характеристики. (ПГО, впервые отработанное на опытном Т-10-24 в 1986 г., применили и на других перспективных самолетах ОКБ П.О. Сухого – палубном Су-27К для флота и многофункциональном Су-27М для ВВС.) Существенному изменению подверглись воздухозаборники новой машины, сделанные нерегулируемыми (высокая максимальная скорость на большой высоте не имела особого значения для истребителя-бомбардировщика, «работающего» преимущественно у земли с крылом, густо увешанным разнообразным воружением). Замене подверглись также двигатели и мотогондолы.

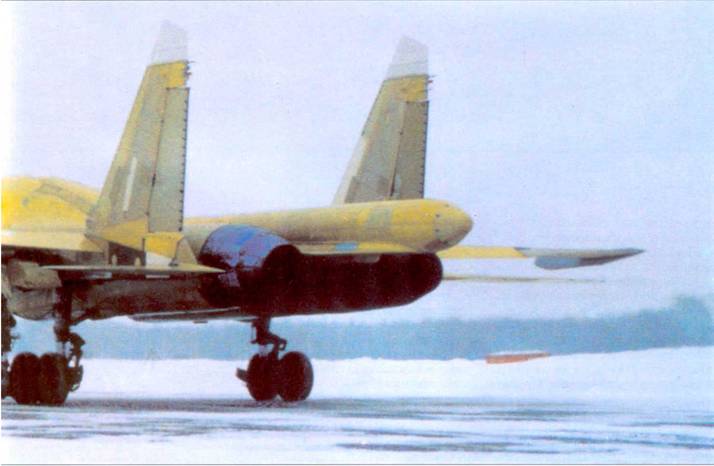

Су-34 (вид сзади)

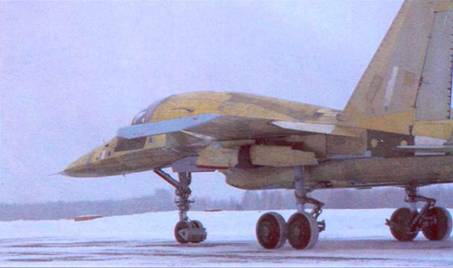

Су-34 на стоянке

Первый полет переоборудованного самолета состоялся 13 апреля 1991 г. (машину пилотировал летчик-испытатель А. Иванов). В 1992 г. Су-27ИВ демонстрировался руководителям стран СНГ и журналистам в ходе показа авиационной техники на аэродроме в Мачулищах (Белоруссия), в 1992 и 1993 гг. он совершал показательные полеты на Московском авиасалоне в группе заправляемых в воздухе самолетов, а также выполнял индивидуальный высший пилотаж, показав маневренные характеристики, приближавшиеся к возможностям одноместного Су-27.

К середине 1995 г. на серийном заводе в Новосибирске было построено три опытных бомбардировщика Су-34. В настоящее время Су-34 не имеет прямых зарубежных аналогов. Самолет F-111 (так же как и его российский аналог Су-24) относится к машинам третьего поколения. Более новый американский F-15E «Страйк Игл» следует отнести скорее к многофункциональным истребителям (как и отечественные Су-30 и Су-35): сохранив способносить своего предшественника, F-15C, к ведению наступательного воздушного боя, он обладает повышенными ударными возможностями. Однако ограниченная продолжительность полета на малой высоте, меньшая дальность, а также отсутствие серьезного бронирования не позволяют считать «Страйк Игл» полноценным аналогом Су-34. Пожалуй, наиболее близким, в концептуальном отношении, новому истребителю-бомбардировщику ОКБ им. П.О. Сухого мог бы стать американский палубный ударный самолет, который планировалось создать по программе A/F-X, однако работы над этой машиной по финансовым соображениям были прекращены в США на стадии формирования облика самолета, в декабре 1993 г.

КОНСТРУКЦИЯ. Самолет выполнен по схеме «Триплан» и имеет ярко выраженную интегральную компоновку. Шасси с тандемным расположением колес на основных стойках, обеспечивающее самолету хорошую проходимость по плохо- подготовленным аэродромам (а следовательно, и боевую «выживаемость», в условиях, когда капитальные ВПП будут выведены из строя, как это случилось, к примеру, в Ираке в 1991 г., и авиацию придется рассредоточивать на полевых аэродромах). В хвостовой части фюзеляжа, между двигателями, расположен отсек с радиоэлектронным оборудованием, что заставило конструкторов перенести контейнер тормозного парашюта с хвостового конуса на верхнюю часть фюзеляжа, сделав его выдвижным, «клавишного» типа.

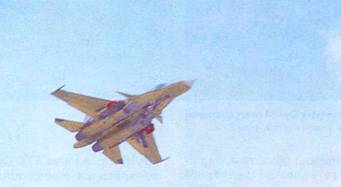

Бомбардировщик Су-34

Одним из основных боевых режимов полета Су-34 будет являться скоростной бросок на малой высоте со следованием рельефу местности. Однако самолет, созданный на основе планера истребителя завоевания господства в воздухе и имеющий крыло с относительно малой удельной нагрузкой (хотя и несколько большей, чем у более легкого Су-27), будет излишне подвержен влиянию воздушных колебаний, «болтанке», вызванной неспокойным состоянием воздушных масс в приземном слое. Это может сказаться на физической способности экипажа выполнять длительный маловысотный полет, а в ряде случаев привести и к аварийной ситуации (по этим причинам, в частности, ограничена продолжительность маловысотного участка полета американского ударного самолета Макдоннелл-Дуглас F-15E «Страйк Игл», также созданного на основе истребителя воздушного боя и оснащенного системой следования рельефу местности). На Су-34 проблема «комфортности» полета на малой высоте решена за счет применения системы автоматического гашения колебаний самолета в плоскости тангажа (подобное оборудование установлено лишь на американском стратегическом бомбардировщике Рокуэлл В-1В).

Маловысотный профиль полета, когда ударный самолет, выходя из зоны досягаемости «высокоинтеллектуальных» средств поражения – зенитных ракет и истребителей противника, – превращается в мишень для переносных зе- нитно-ракетных комплексов (ПЗРК), малокалиберной артиллерии (МЗА) и стрелкового оружия, потребовал принятия серьезных мер по улучшению защищенности самолета. Нелишне вспомнить, что в ходе вьетнамской войны, в 1968 г., американские ВВС за короткое время потеряли три из шести новейших бомбардировщиков Дженерал Дайнэмикс F-111A, действовавших на предельно малых высотах, причем две из этих машин стали жертвами МЗА. ВВС Великобритании в ходе операции «Буря в пустыне» в результате огня иракской МЗА и ПЗРК лишились шести истребителей-бомбардировщиков «Торнадо», также наносивших удары с малых высот и не несших бронирования. Еще большими оказались потери в этой войне не защищенных броней американских истребителей- бомбардировщиков Дженерал Дайнэмикс F-16. В то же время отлично защищенные от малокалиберных снарядов и осколков ракет штурмовики Су-25 оказались трудноуязвимыми для ПВО моджахедов Афганистана, имевших на вооружении многочисленные зенитные автоматы и пулеметы, а также новейшие ПЗРК американского, английского, китайского и советского производства (за восемь лет напряженных боев противником было сбито лишь 23 Су-25).

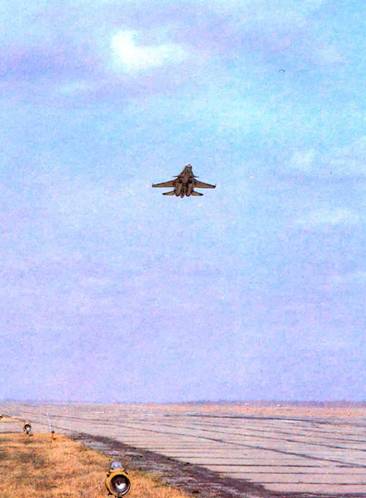

Бомбардировщик Су-34

Опыт боевого применения авиации на малых высотах был учтен создателями Су-34. Кабина экипажа самолета выполнена (впервые в мировой практике на машинах данного класса) в виде броневой капсулы с толщиной титановых стенок до 17 мм. Аналогичную защиту имеют и другие жизненно важные элементы конструкции, в частности, расходный топливный бак и двигатели. Общая масса элементов конструкционной защиты составляет 1480 кг. Все это, в сочетании со средствами защиты, реализованными еще на самолете Су-27 (имевшем, в частности, топливные баки с пористым заполнителем), обеспечивает Су-34 высокую степень выживаемости в маловысотном полете над территорией, насыщенной средствами ПВО.

Другим элементом, повышающим боевую живучесть Су-34, является наличие у штурмана-оператора второго управления.

Приняты дополнительные меры для спасения экипажа в случае, если истребитель-бомбардировщик все же получит смертельные повреждения: система катапультирования обеспечивает аварийное покидание самолета в три раза быстрее, чем на самолете Су-24.

Отличная аэродинамика, огромная емкость внутренних топливных баков, обусловленная интегральной компоновкой самолета, высокоэкономичные двухконтурные двигатели с цифровой системой управления, наличие убирающегося топливоприемника системы дозаправки в воздухе, а также узлов подвески для подвесных топливных баков позволяют Су-34 покрывать большие расстояния, приближающиеся к дальностям полета средних бомбардировщиков (Ту-16, Ту-22 и Ту-22М). Это выдвигает дополнительные требования к уровню комфорта на борту: пролетев несколько тысяч километров, летчики должны сохранять высокую работоспособность.

Члены экипажа Су-34 получили возможность вставать в кабине в полный рост, что позволяет им восстанавливать работоспособность затекших мышц, в кабине появился туалет и шкаф для подогрева пищи. Воздушная система на высоте до 10 000 м поддерживает в кабине давление, соответствующее высоте 2400 м, что позволяет экипажу совершать полет без кислородных масок. Имеется мощная система кондиционирования воздуха. Все это обеспечивает высокую работоспособность летчиков в длительном, продолжительностью до 10 часов, полете, еще более увеличивая боевой потенциал Су-34.

Доступ летчиков в кабину истребителя-бомбардировщика также упрощен и осуществляется по трапу через нишу переднего шасси.

ОБОРУДОВАНИЕ. Истребитель- бомбардировщик Су-34 предназначен для поражения точечных сильно защищенных целей в любых погодных условиях, днем и ночью. Выполнение боевой задачи обеспечивается установкой на борту наиболее совершенного на сегодняшний день радиоэлектронного оборудования, включающего многофункциональную РЛС с повышенной разрешающей способностью, обладающей возможностью «видеть» даже малоразмерные наземные цели и обеспечивающей их атаку с высокой точностью. Су-34 оснащен навигационным комплексом, включающим инерциальную навигационную систему, средства радионавигации и спутниковое навигационное оборудование. Для управления Су-34 используется цифровая многоканальная электродистанционная система. Система активной безопасности, установленная на истребителе-бомбардировщике, автоматически предотвращает выход на недопустимые полетные режимы и столкновение с землей при маловысотном полете. Имеется режим приведения к горизонту и выведения из штопора. Система, выполненная с использованием элементов искусственного интеллекта, автоматически контролирует физическое состояние и действия летчиков, работу бортовых систем и остаток топлива, обеспечивает автоматическое возвращение на аэродром и заход на посадку.

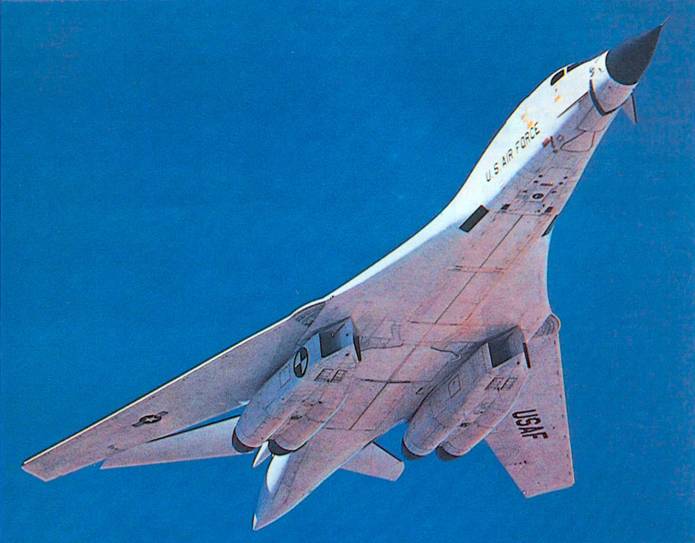

Бомбардировщик В-1

В кабине установлены многофункциональные цветные жидкокристаллические дисплеи, а также индикатор на лобовом стекле (ИЛС). У летчиков имеются и нашлемные прицелы, позволяющие осуществлять целеуказание управляемым ракетам «при помощи взгляда», что значительно уменьшает время реакции оружия (это особенно важно в маловысотном полете, когда у экипажа имеются считанные секунды, чтобы обнаружить, опознать и поразить цель).

ВООРУЖЕНИЕ. Су-34 включает встроенную пушку ГШ-301 (30 мм), высокоточные самонаводящиеся и корректируемые ракеты и бомбы с дальностью действия в диапазоне 0-250 км, УР класса «воздух-воздух», средней дальности РВВ-АЕ и ракеты малой дальности Р-73. Общая масса боевой нагрузки на внешних узлах подвески может достигать 8000 кг.

ХАРАКТЕРИСТИКИ СУ-34.

МАССЫ, кг: максимальная взлетная 45 000, боевой нагрузки на внешних узлах подвески 8000.

СИЛОВАЯ УСТАНОВКА. Два ТРДДФ – модификация двигателя АЛ-31.

ЛЕТНЫЕ ДАННЫЕ. Максимальная скорость на высоте 1900 км/ч; максимальная скорость у земли 1400 км/ч; практический потолок 15 000 м; перегоночная дальность (без ПТБ и дозаправки в воздухе) 4000 км.
