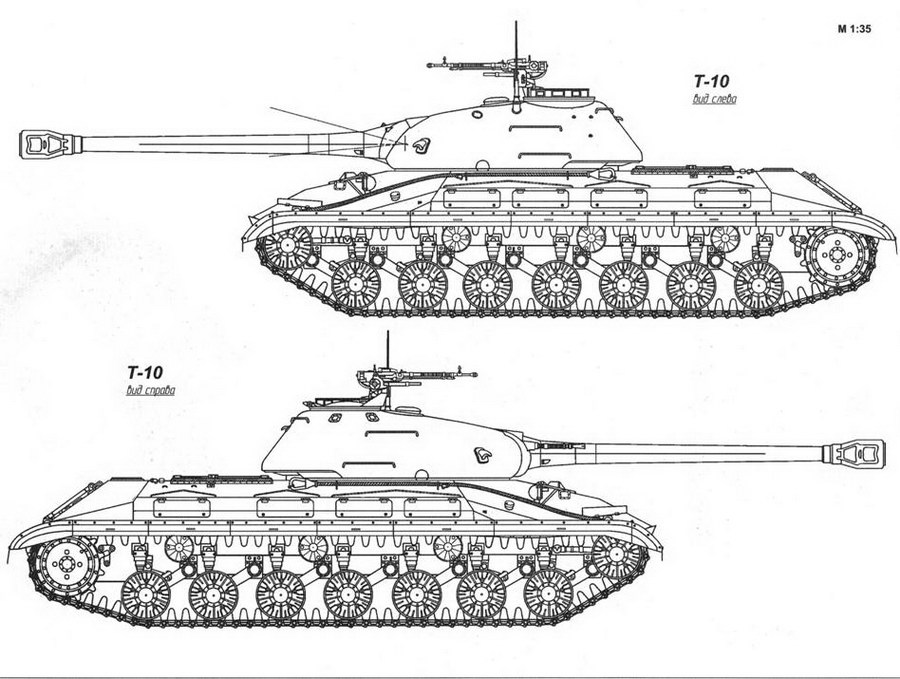

Конструкция танка Т-10 «объект 730»

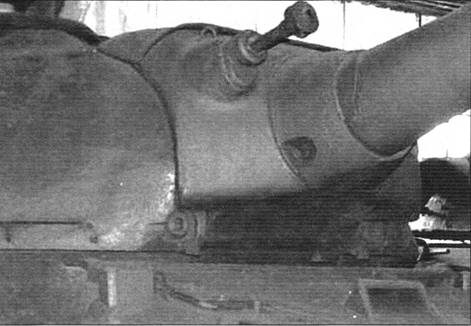

Броневая маска башни танка Т-10; рядом с орудием спаренный 12,7-мм пулемёт ДШКМ


Бронекорпус танка Т-10 имел сварную коробчатую форму с лобовой частью в форме «щучьего носа». Борта – составные из верхней наклонной и нижней гнутой частей. Верхний кормовой лист корпуса выполнялся откидным для обеспечения доступа к агрегатам трансмиссии, как у Т-34.

Днище корпуса – штампованное, корытообразной формы; в задней своей части – плоское. Жёсткость его усилена вваренными кронштейнами балансиров. Для обслуживания агрегатов и механизмов имелись люки и отверстия, закрытые броневыми крышками или резьбовыми пробками.

Место механика-водителя – впереди по оси машины. В движении он мог пользоваться приборами наблюдения: ТПВ-51, установленным в крышке люка, и двумя ТИП – вверху корпуса.

Башня – литая, с переменными углами наклона стенок. Передняя часть её крыши отливалась заодно с корпусом, а задняя – приваривалась. Справа в крыше находился люк заряжающего, над которым монтировалась установка зенитного пулемёта; над люком слева размещалась командирская башенка с прибором наблюдения ТПКУ. По окружности верхнего погона башенки находились семь приборов наблюдения ТНП. Для наводчика и заряжающего в башне имелись три прибора ТПБ-51.

Толщина брони передней части – 250 мм, литой части крыши – 40 мм. Механизм поворота башни – планетарный, с ручным и электрическим приводами.

Основное вооружение – 122-мм танковая пушка Д-25ТА с длиной ствола 48 калибров, как и спаренный с ней 12,7-мм пулемёт ДШКМ, устанавливалась в литой маске башни. Пушка имела двухкамерный дульный тормоз и горизонтальный автоматический клиновой затвор. Прицел – телескопический ТШ2-27. При заряжании применялся механизм досылания, скорострельность при этом составляла 3 – 4 выстр./мин; при заряжании вручную – 2 – 3 выстр./мин. В боекомплект пушки входило 30 выстрелов раздельного заряжания, размещённых в хомутиковых и лотковых укладках. Прицельная дальность ведения огня составляла 5000 м, максимальная дальность стрельбы – 15 000 м. Начальная скорость бронебойного снаряда – 795 м/с.

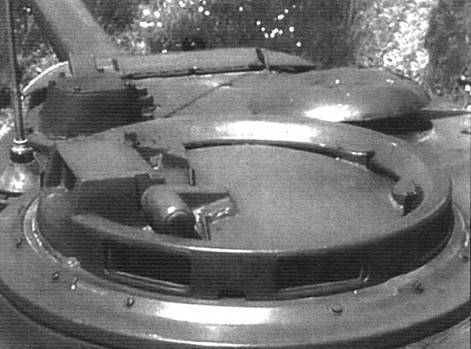

На турели люка заряжающего устанавливался зенитный 12,7-мм пулемёт ДШКМ, снабжённый коллиматорным прицелом К10-Т. Боекомплект – 1000 патронов: 300 – к спаренному пулемёту и 150 – к зенитному укладывались, соответственно, в шесть и три штатные патронные коробки; ещё 550 патронов находились в цинковых коробках.

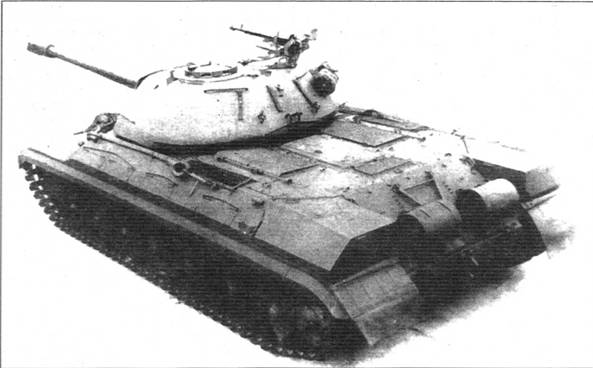

Серийный танк Т-10 первых выпусков, вооружённый 122-мм орудием Д-25ТА с двухкамерным дульным тормозом; на башне 12,7мм пулемёт ДШКМ. На корме установлены дополнительные топливные баки

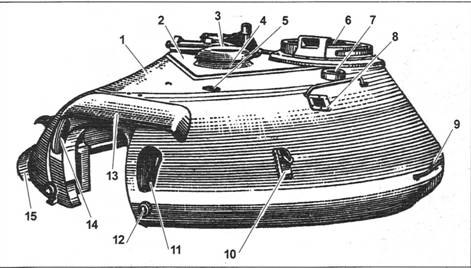

Башня танка Т-10:

1 – передняя литая часть крыши; 2 – вварной лист крыши; 3 – колпак вентилятора; 4 – крышка люка заряжающего; 5 – отверстие для тяги крепления рамки пушки; 6 – крышка люка командира; 7 – стакан антенного ввода; 8 – отверстие для прибора наблюдения; 9 – поручень; 10 – рым; 11 – окно для прицела; 12 – пальцы для крепления рамки пушки; 13 – дождевой щиток; 14 – окно для спаренного пулемёта ДШК; 15 – отражатель

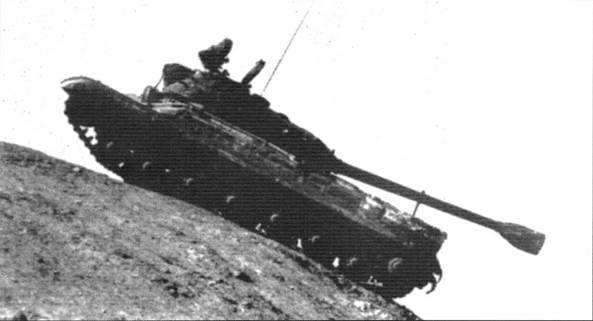

Т-10 на крутом горном спуске. Пушка установлена по- походному. Испытания. 1952 г.


Дизельный двигатель В-12-5 – 12-цилиндровый четырёхтактный V-образный мощностью 700 л.с. при 2100 об/мин. Его основные особенности: наличие центробежного нагнетателя воздуха АМ-42, позволившего увеличить его мощность, и двух суфлёров на верхнем картере; оборудование комбинированным масляным фильтром Кимаф-3 и двойным подводом масла к коленчатому валу; установка маслозакачивающего насоса с электромотором для обеспечения смазкой при запуске; отсутствие выпускных коллекторов. Запуск двигателя осуществлялся электростартером типа СТ 700А или сжатым воздухом.

В топливную систему танка входили три внутренних бака: два задних ёмкостью по 185 л и один передний на 90 л, соединённые между собой трубопроводами. Кроме того, на крыльях в корме танка разместили по одному наружному топливному баку ёмкостью по 150 л, подключённых к топливной системе танка. Таким образом, запас топлива составлял 760 л. Начиная с июня 1955 г. стали устанавливать в корме ещё 270-литровый внутренний бак.

Система охлаждения – жидкостная, закрытая, эжекционная. На танке имелись комбинированные воздухоочистители инерционного типа.

Силовая передача состояла из планетарной коробки передач в блоке с механизмом поворота типа «ЗК» и двух двухступенчатых бортовых передач. Всего обеспечивалось восемь передач вперёд и две назад. Главный фрикцион в его классическом понимании в трансмиссии отсутствовал, нейтральное положение в механизме передач и поворотов можно было получить при его выключении. Передний фрикцион предназначался лишь для включения заднего хода.

Ходовая часть танка имела ведущие колёса заднего расположения со съёмными венцами с 14 зубьями. На каждом борту было по семь литых сдвоенных опорных катков с металлическим ободом и по три поддерживающих катка. Подвеска танка – независимая, с пучковыми торсионами по семь стержней. Внутри балансиров крайних подвесок располагались гидравлические амортизаторы двустороннего действия. В качестве подрессорников применялись буферные пружины.

Гусеница – мелкозвенчатая, цевочного зацепления. Число траков в каждой цепи – 88, шаг трака – 160 мм, ширина – 720 мм.

Система электрооборудования – однопроводная, 24-вольтовая. Применялись генератор Г-74 и четыре аккумуляторные батареи.

Связь устанавливалась радиостанциями 10РТ-26Э, внутренняя – ТПУ-47-2 на четыре абонента.

Танк оборудовался также автоматической углекислотной системой ППО с термозамыкателями. Для дымопуска использовались две сбрасываемые шашки БДШ-5.


Командирская башенка танка Т-10А. Хорошо видны приборы наблюдения командира


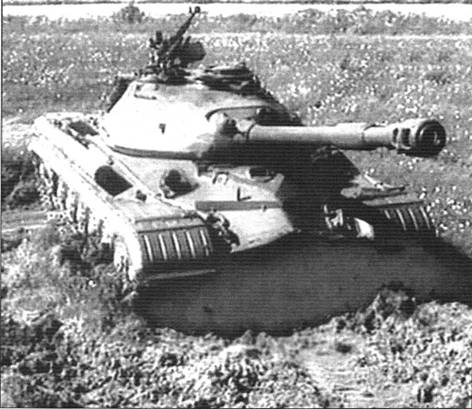

Танк Т-10А на войсковых учениях


В 1950 г. в ленинградском СКБ-2 (с 1951 г. – Особое конструкторское бюро танкостроения, ОКБТ) началась разработка систем стабилизации вооружения танка Т-10. Это позволило бы существенно поднять вероятность попадания в цель при стрельбе с ходу. Дело в том, что для произведения прицельного выстрела требовалась небольшая остановка танка хотя бы на пару минут – это называлось «вести стрельбу с коротких остановок». В таких случаях наводчик, обнаружив цель, отдавал команду механику-водителю: «Короткая», и водитель должен был моментально остановить машину. Наводчик уточнял наводку орудия, производил выстрел, после чего движение продолжалось. При этом снижался темп атаки, увеличивалось время пребывания под прицельным огнем противотанковой артиллерии противника.

Лишь на сравнительно ровной местности наводчик мог произвести прицельный выстрел на ходу и без остановки танка. Однако статистика показывала, что и в этом случае вероятность поражения цели составляла всего 1 – 2%, то есть на 100 выстрелов оказывалось 1 – 2 попадания. Учитывая, что боекомплект большинства танков не превышал 50 снарядов, можно было считать, что при стрельбе с ходу танк, даже расстреляв весь свой боекомплект, мог вообще не попасть в цель.

Рассматривалось два варианта стабилизации танкового вооружения. В первом силовая стабилизация пушки и башни, при которой орудие и жёстко связанный с ним прицел постоянно следят за целью. Во втором – предусматривались высокоточная стабилизация поля зрения прицела и силовая подстабилизация пушки и башни. Недостатком первого варианта являлось то, что при заряжании, когда пушка блокировалась на заданных углах возвышения, наводчик лишался возможности наблюдать за целью. Второй вариант был лишён такого недостатка, что значительно облегчало условия работы наводчика, но оказался намного сложнее в изготовлении и эксплуатации. Конструкторы ОКБТ под руководством Г. Андандонского пошли по более сложному пути. Они разработали совместно с Красногорским механическим заводом технический проект, предложив на первом этапе стабилизировать вооружение только в вертикальной плоскости, колебания в которой имели наибольшее значение для поражения цели.

Такая система стабилизации испытывалась на опытном экземпляре машины, зарегистрированной как «объект 267 сп.1» (сп.1 – первая спецификация). Разработчики применили принципиально новый перископический оптико-гироскопический прицел ТПС-1 (танковый перископический стабилизированный), одно из его зеркал стабилизировалось в вертикальной плоскости с помощью гироскопического устройства. Точное наведение обеспечивал электрогидравлический привод за счёт работы датчика по разности углов установки прицела и пушки.

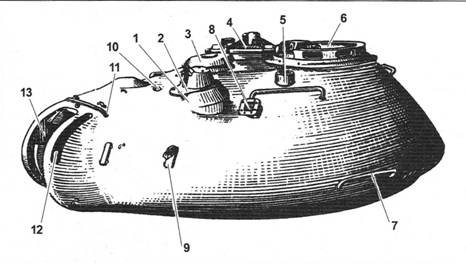

Башня танка Т-10А:

1 – прилив для прицела ТПС-1, 2 – кронштейн прицела ТПС-1, 3 – колпак вентилятора, 4 – крышка люка заряжающего, 5 – стакан антенного ввода, 6 – крышка люка командира, 7 – поручень, 8 – отверстие для прибора наблюдения, 9 – рым, 10 – отвер-стие для тяги крепления рамки пушки, 11 – дождевой щиток, 12 – окно для прицела, 13 – окно для пулемёта ДШК



Испытания показали, что такая система «с независимой линией визирования» оказалась значительно эффективнее «зависимой», принятой позднее на среднем танке Т-54/55, в которой от датчиков гироскопа стабилизировалось орудие, а прицел имел с ним жёсткую механическую связь. Таким образом, модернизированное орудие Д-25ТС получило одноплоскостной стабилизатор ПУОТ-1 «Ураган».

Установка новых приводов повлекла за собой изменение формы броневой маски и передней части башни. Характерным внешним отличием орудия Д-25ТС стало наличие на его стволе эжектора, позволившего существенно снизить загазованность боевого отделения во время стрельбы.

В середине 1955 г. на Кировском заводе изготовили пять образцов танка «объект 267 сп.1» и провели полный цикл испытаний системы стабилизации.

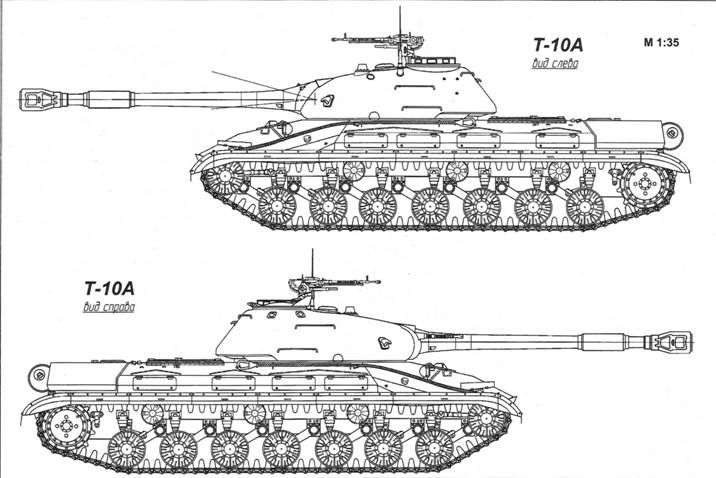

Танк Т-10 с одноплоскостным стабилизатором орудия был принят на вооружение Советской Армии под обозначением Т-10А постановлением Правительства № 649-378сс от 17 мая и приказом министра обороны от 11 июня 1956 г. В том же году на Челябинском тракторном заводе началось серийное производство таких машин, получивших обозначение «объект 730А». В 1956 г. успели построить 30 танков Т-10А.

Одновременно со стабилизацией орудия на Т-10 были также внедрены прибор ночного видения механика-водителя ТВН-1 и гирополукомпас ГПК-48.
