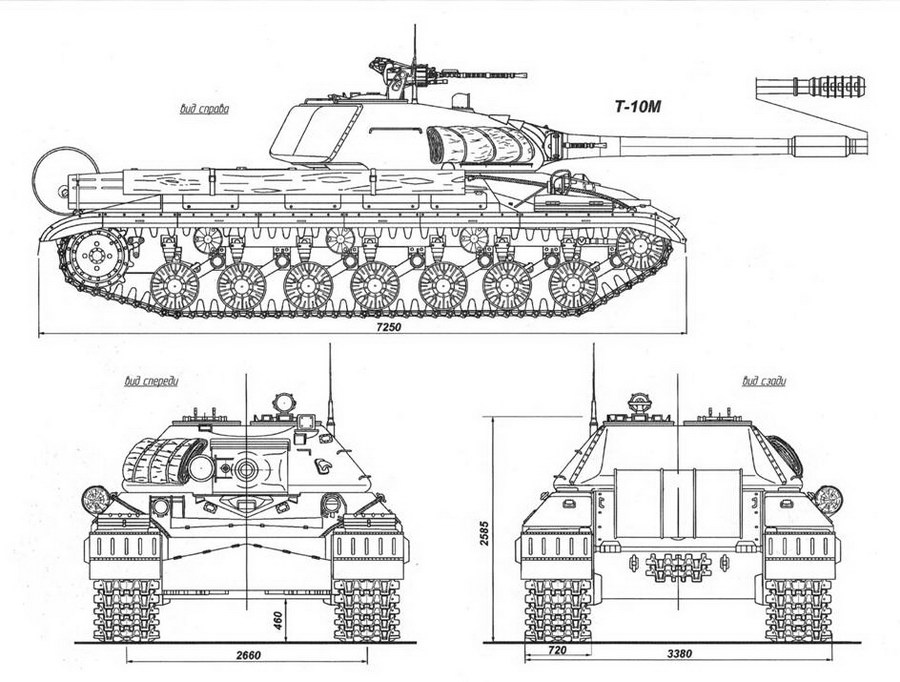

Танк Т-10М «объект 272»

Следующая модификация танка Т-10 – «объект 272» – разрабатывалась в соответствие с решением пленума Научно-технического комитета ГБТУ, состоявшегося 14 декабря 1954 г. Первоначально её ведущим инженером был назначен А. Шнейдман, затем руководство работами передали П. Михайлову.

Модернизация коснулась в первую очередь вооружения танка. 122-мм орудие Д-25Т, которое устанавливалось ещё на танках ИС-2, было, наконец, отправлено на покой. Вместо него танк получил существенно более мощное орудие М-62Т2С (2А17), хотя и того же калибра.

Само орудие М-62 проектировалось в КБ завода №172 в Перми (тогда ещё г. Молотов) под руководством главного конструктора М.Цирульникова. Опытные экземпляры прошли испытания в 1953 г. и показали значительно лучшие баллистические характеристики. Так, начальная скорость бронебойного снаряда составляла 950 м/с при бронепробиваемости 225 мм на расстоянии 1000 м. У Д-25 эти характеристики равнялись, соответственно, 795 м/с и 145 мм. Кроме того, М-62 имело и ряд эксплуатационных преимуществ. Характерным внешним признаком М-62 был дульный тормоз щелевого типа, поглощавший до 70% силы отдачи при выстреле.

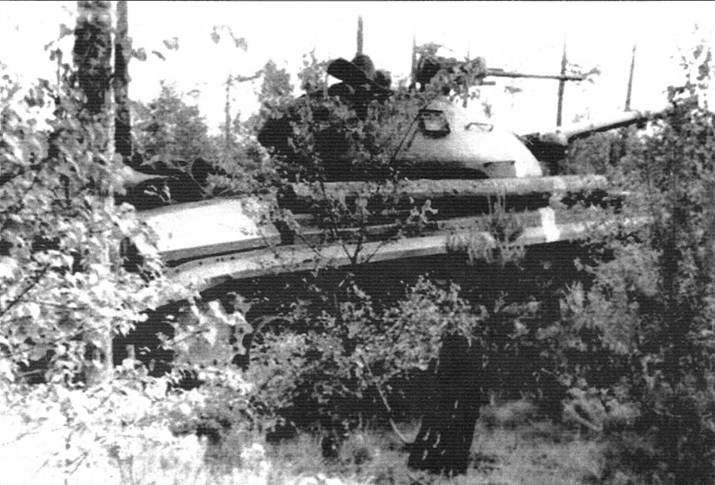

Т-10 в засаде. На манёврах Группы советских войск в Германии. Белая полоса справа на корпусе означает принадлежность танка к определённой стороне участников. Начало 1960-х гг.

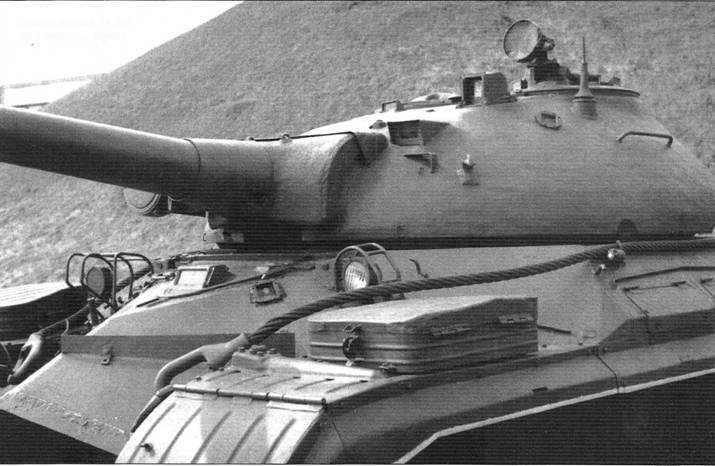

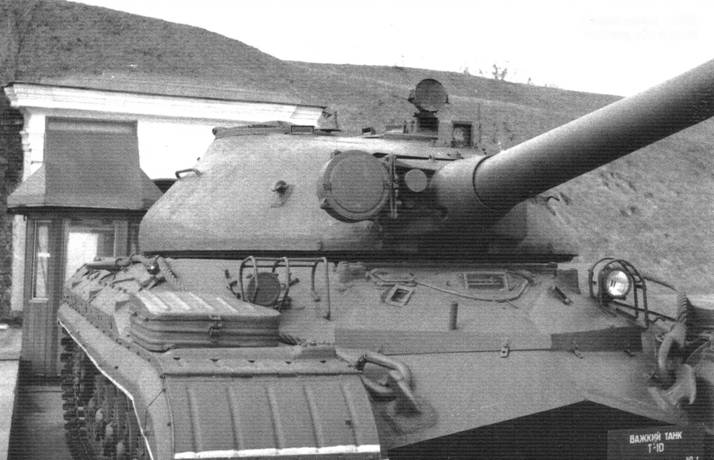

Башня танка Т-10М, вид спереди слева

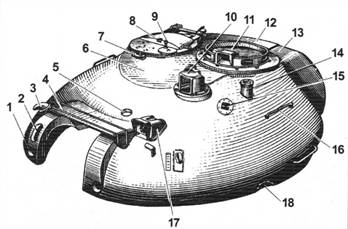

Башня танка Т-10М:

1 – отверстие для пальца крепления рамки пушки; 2 – окно для пулемёта ДШК; 3 – крюк; 4 – дождевой щиток; 5 – отверстие для тяги крепления рамки пушки; 6 – броневой лист крыши башни; 7 – отверстие для установки прибора наблюдения заряжающего ТНП; 8 – крышка люка заряжающего; 9 – рукоятка механизма поворота верхнего погона люка заряжающего; 10- броневое ограждение прицела ТПН-1; 11 – крышка люка командира танка; 12 – крышка кормового ящика башни для ЗИП; 13 – кормовой ящик для ЗИП; 14 – стакан антенного ввода; 15 – отверстие для прибора наблюдения ТПБ-51; 16 – поручень; 17 – колпак бронировки прицела Т2С-29; 18 – выемка для открывания откидного листа над радиаторами

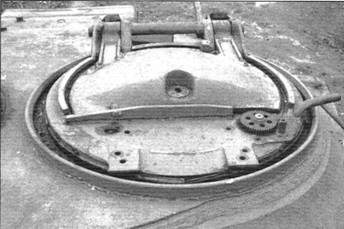

Справа: Башенный люк заряжающего. Видны шестерня механизма поворота люка и отверстия крепления турели зенитного пулемёта


Опытный образец стабилизированного в двух плоскостях орудия М-62Т2С прошёл заводские испытания летом 1955 г. Первые три его образца со стабилизаторами 2Э12 «Ливень» были отправлены на ЛКЗ 1 ноября 1955 г. и установлены на «объект 272» с прицелом наводчика Т2С-29-14.

Обновили на танке и вспомогательное – пулемётное – вооружение, оснастив его более мощными 14,5-мм КПВТ. Один из пулемётов, спаренный с орудием, мог использоваться и в качестве пристрелочного на дальностях до 2000 м. На его прицеле Т2С-29 для этого имелась специальная прицельная шкала. Другой пулемёт – зенитный с коллиматорным прицелом ВК-4 – размещался на башне, на погоне люка заряжающего; его наибольшая прицельная дальность составляла 1000 м. При необходимости из этого пулемёта можно было вести огонь и по наземным целям, используя оптический прицел ПУ-1.


Башня танка Т-10М, вид спереди справа

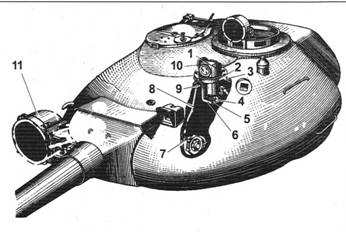

Размещение на танке прицела ТПН-1 по-боевому:

1 – прицел; 2 – шаровой фланец прицела; 3 – кольцо; 4 – стяжной болт; 5 – конический вкладыш; 6 – кронштейн прицела; 7 – рычаг подъёмного механизма пушки; 8 – тяга параллелограмма; 9 – рычаг механизма привода головного зеркала прицела; 10 – броневое ограждение; 11 – прожектор 11-2

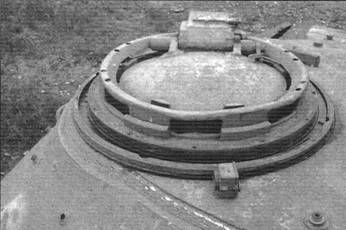

На фото слева : Башенный командирский люк


Все члены экипажа, кроме заряжающего, имели приборы ночного видения: командир – ТКН-1Т, механик-водитель – ТВН-2Т, наводчик – ТПН-1-29-14 «Луна», позволявший вести прицельную стрельбу ночью с максимальной дальностью 1150 м.

Бронирование башни несколько усилили, поменяли места размещения приборов наблюдения и прицелов, форму их бронировок. Изменили конструкцию крышки люка механика-водителя и крыши силового отделения.

Установили на танке более мощный дизель В-12-6, имевший 750 л. с. при 2100 об/мин и отличавшийся конструкцией картера, коленчатым валом, поршнями цилиндров и т.д. Ввели ножную педаль тормоза и новые бортовые редукторы, у которых планетарный ряд размещался внутри ведущего колеса. Для улучшения плавности хода число гидроамортизаторов увеличили до шести, а динамический ход опорного катка возрос со 144 до 172 мм.

Запас возимого топлива довели до 400 л за счёт двух новых баков, которые разместили на кормовой части корпуса.

Танк получил систему ПАЗ и ТДА для постановки дымовой завесы.




Ходовая часть танка

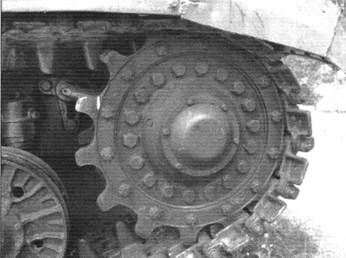

Ведущее колесо

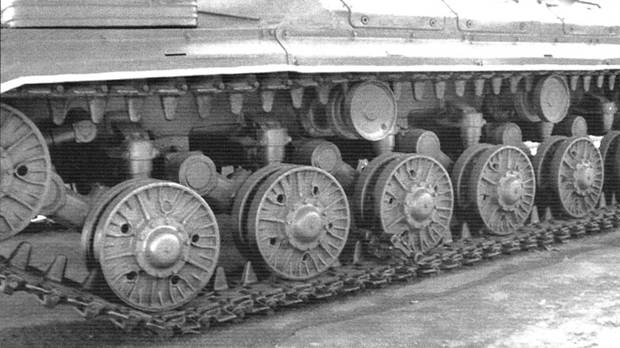

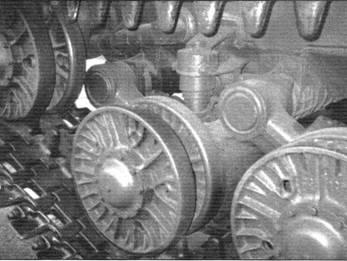

Упоры и балансиры опорных катков, направляющее колесо

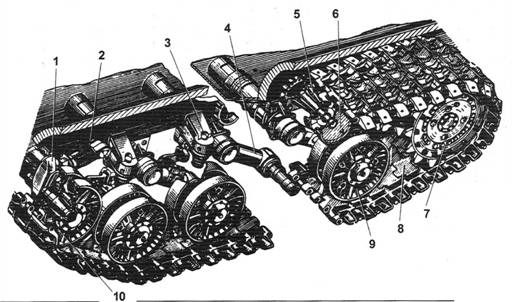

Ходовая часть танка Т-10М:

1-кривошип направляющего колеса; 2-механизм натяжения гусеницы; 3-упор; 4-балансир; 5-кронштейн поддерживающего катка; 6-поддерживающий каток; 7-бортовая передача; 8-гусеница; 9-опорный каток; 10-направляющее колесо

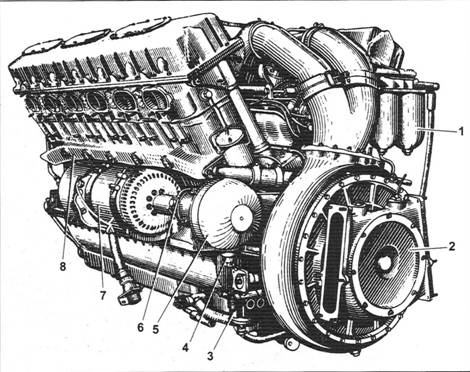

Двигатель В12-6. Вид со стороны нагнетателя:

1 – топливный фильтр тонкой очистки; 2 – нагнетатель; 3 – топливный насос БНК-12ТК; 4 – трубопровод для подвода масла в гидромуфту; 5 – гидромуфта привода генератора; 6 – трубопровод для отвода масла из гидромуфты; 7 – генератор; 8 – коллектор распределения охлаждающей жидкости по цилиндрам

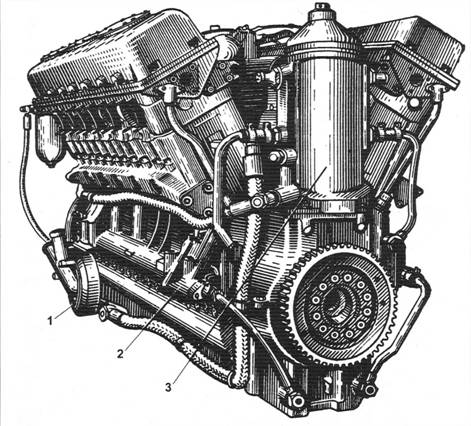

Двигатель В12-6. Вид со стороны носка:

1 – водяной насос; 2 – лапа крепления двигателя; 3 – масляный фильтр


В качестве средств связи использовались радиостанция Р-133 и ТПУ Р-120.

В результате всех этих изменений масса танка возросла до 51,5 т.

Государственные испытания «объекта 272» завершились в декабре 1956 г. По их результатам танк был рекомендован к производству.

К этому времени к выпуску новой модификации подключили ЛКЗ. До этого танки Т-10, Т-10А и Т-10Б производились только на ЧКЗ. Несмотря на все усилия, приложенные конструкторами и руководством отрасли, добиться полной унификации машин, выпускавшихся на этих двух заводах, не удавалось. Поэтому 26 сентября 1957 г. приказом министра обороны было принято на вооружение под обозначением Т-10М сразу два танка: «объект 272» – ленинградский и «объект 734», выпускавшийся в Челябинске.

Машины ЧКЗ отличались конструктивными изменениями в приводах управления трансмиссией, бортовых редукторах, системе питания топливом. Хотя такая ситуация и шла вразрез с требованиями по стандартизации и унификации вооружения и военной техники, тем не менее танки с этими конструктивными отличиями находились в серии вплоть до 1962 г., когда производство Т-10М в Челябинске завершилось; на ЛКЗ их выпуск продолжался до конца 1965 г.

С 1959 г. в Ленинграде пошла в серию командирская машина «объект 272К» на базе Т-10М, предназначенная для обеспечения связи командира подразделения с вышестоящим командованием и штабами. Для размещения дополнительной радиостанции Р-112 и зарядного агрегата боекомплект к пушке уменьшили до 22 выстрелов. Дальность связи Р-112 при работе с 10-метровой антенной на стоянке в телеграфном режиме составляла 100 км, в телефонном режиме – 40 км. Всего с 1959 по 1964 г. было построено 100 Т-10МК (выпускались только на ЛКЗ).

В процессе производства в конструкцию Т-10М постоянно вносились изменения. Так, с декабря 1962 г. стали устанавливать более простую в изготовлении механическую трансмиссию, первоначально разработанную в качестве резервного варианта. Она была на 507 кг легче прежней и имела значительно меньшие габариты, что позволило дополнительно разместить в забронированном объёме 100 л топлива.

С 1963 г. Т-10М начали выпускать с системой ОПВТ: танк теперь мог преодолевать по дну водные преграды глубиной до 5 м.

С 1964 г. ввели автоматическую систему ППО с более эффективным огнетушащим составом «3,5».


Отделение управления танка Т-10М:

1 – рукоятка запорного устройства крышки люка механика-водителя; 2 – аппарат ТПУ; 3 – масляный манометр коробки передач; 4 – провод высокого напряжения к прибору ТВН-2Т; 5 – центральный щиток механика-водителя; 6 – крышка люка механика-во- дителя; 7 – электропровод к стеклоочистителю; 8 – рукоятка управления заслонками эжекторов; 9 – центральный вентиль системы воздушного запуска; 10 – кран-редуктор воздухопуска; 11 – закрывающий механизм крышки люка механика-водителя; 12 – баллоны ППО; 13 – снарядные гильзы; 14 – ручной топливоподкачивающий насос; 15 – ящик для укладки гранат; 16 – рычаг ручной подачи топлива; 17 – рукоятка селектора; 18 – рычаг реверса; 19 – запасной прибор ТПВ-51; 20 – правый рычаг управления; 21 – педаль подачи топлива; 22 – сиденье механика-водителя; 23 – педаль остановочного тормоза; 24 – ящик с прибором ТБН-2Т; 25 – педаль управления; 26 – левый рычаг управления; 27 – выключатель аккумуляторных батарей; 28 – розетка внешнего запуска; 29 – аккумуляторные батареи; 30 – сумка с документацией танка; 31 – бачок для питьевой воды; 32 – электрораспределительный щиток

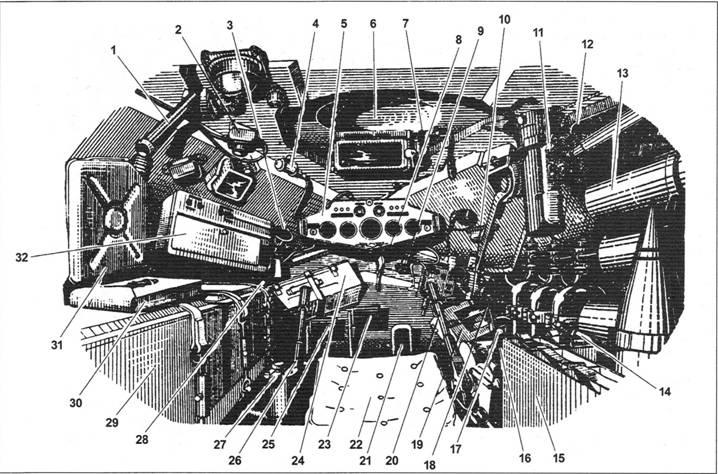

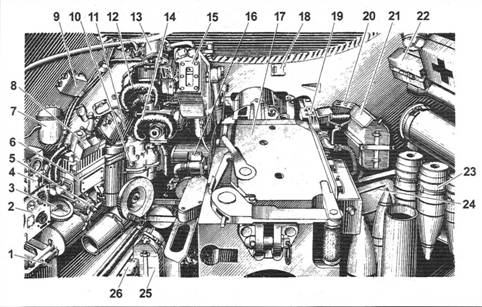

Боевое отделение:

1 – блок питания ночного прицела ТПН-1; 2 – радиостанция: 3 – азимутальный указатель; 4 – щиток электрооборудования башни; 5 – стопор башни; 6 – распределительная коробка К-1; 7 – ввод антенны; 8 – коробка компенсатора; 9 – пульт светового курсоуказателя; 10 – механизм поворота башни; 11 – электроблок прицела Т2С-29; 12 – ночной прицел ТПН-1; 13-аппарат ТПУ; 14 – прицел Т2С-29; 15 – пополнительный бачок; 16 – подъёмный механизм пушки; 17 – пушка М62-Т2; 18 – ограничитель снижения пушки; 19 – спаренный пулемёт КПВТ; 20 – преобразователь частоты ПТ-200Ц; 21 – магазин спаренного пулемёта; 22 – ящик с ЗИП прицела Т2С-29; 23 – снарядная каретка; 24 – семи-местная гильзовая укладка; 25 – магазин спаренного пулемёта; 26 – ящик с прибором ТПБ-51


Корпус танка Т-10М. Вид кормовой части

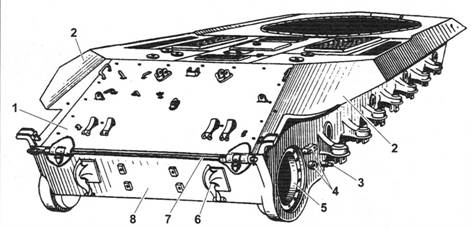

Корпус танка Т-10М (вид на корму):

1 – верхний кормовой откидной лист; 2 – задние боковые листы; 3 – палеи, крепления серёг рычага амортизатора; 4 – бонки крепления грязеочистителей; 5 – гнездо для установки бортовой передачи; 6 – буксирный крюк; 7 – торсионный валик; 8 – нижний кормовой лист


Очередная модернизация танка Т-10М была связана с его вооружением. Прогресс в танкостроении не стоял на месте и если в 1950-е годы 122-мм советские танковые орудия без проблем пробивали своими бронебойными калиберными снарядами броню любых танков НАТО, то в 1960-х ситуация изменилась. 105-мм орудия американского танка М60 и 120-мм английского «Чифтен», выпускаемых в тот период, поражали Т-10М. Калиберные бронебойные снаряды нашего орудия М-62 не брали лобовую броню этих танков.

В сложившейся ситуации по заданию Министерства обороны и Государственного комитета по оборонной технике началась разработка 122-мм подкалиберных и невращающихся кумулятивных снарядов для орудия М-62Т2С. Выстрел с кумулятивным снарядом, пробивавшим вертикально расположенную броневую плиту толщиной 450 мм, приняли на вооружение 30 ноября 1964 г. С 1967 г. в боекомплект Т-10М был включен и бронебойно-подкалиберный снаряд с начальной скоростью 1600 м/с, пробивавший 320-мм броню на дальности 2000 м.

В 1963 г. небольшое количество танков Т-10М дополнительно вооружили противотанковыми управляемыми ракетами «Малютка». Такими же ПТУР и тогда же пытались довооружить и средние танки Т-55. Пусковая установка для трёх ракет «Малютка» размещалась снаружи на задней части башни в специальном кожухе; она была оснащена механизмом подъёма с электроприводом. Наведение ракет осуществлялось согласованием углов наведения пусковой установки и линии прицеливания штатного прицела наводчика. В боекомплект танка входило шесть ракет.

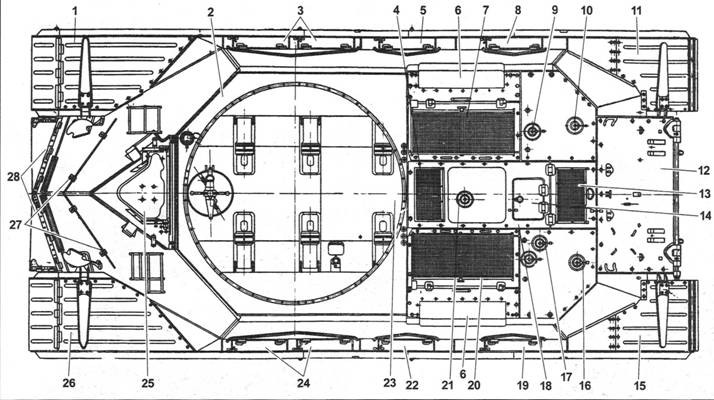

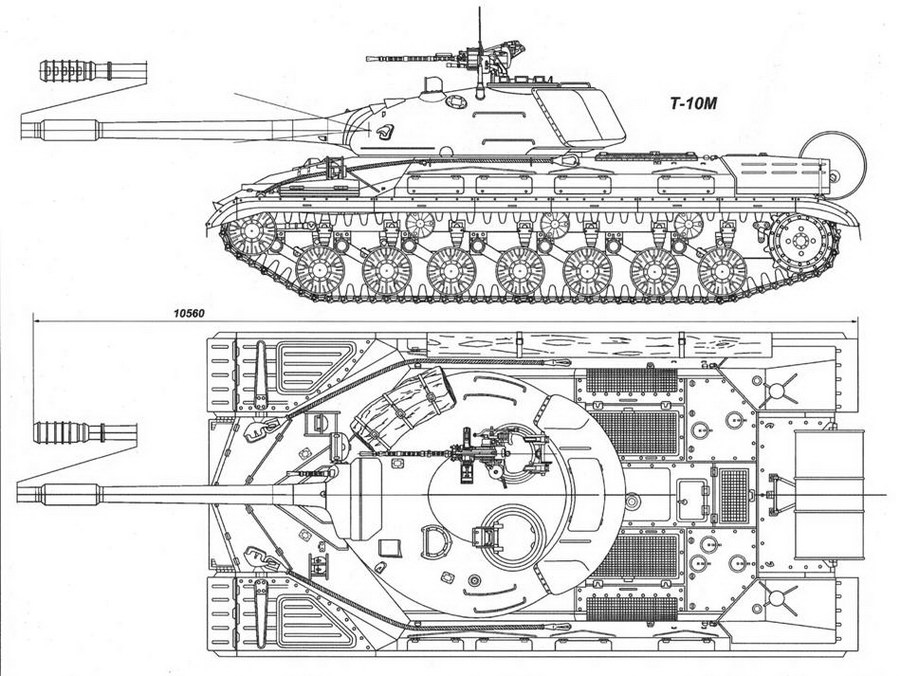

Т-10М (башня, сиденья, приборы и рычаги управления, боеукладки условно не показаны):

1, 26 – передние грязевые щитки; 2 – подбашенный лист крыши; 3, 24 – передние ящики ЗИП; 4 – окно для впуска в двигатель воздуха летом; 5, 22 – средние ящики ЗИП; 6 – выпускные окна эжекторов; 7 и 20 – сетки окон над радиаторами; 8 и 19 – задние ящики ЗИП; 9 – пробка заправочного отверстия топливного бака; 10 и 16 – пробки отверстий для доступа к регулировочным гайкам тормозных лент; 11 и 15 – задние грязевые щитки; 12- верхний кормовой откидной лист; 13 – окно впуска воздуха в двигатель зимой; 14 – крышка люка для обслуживания системы смазки; 17 – пробка над масляным щупом; 18 – съёмный лист крыши над двигателем; 21 – пробка заправочного отверстия системы охлаждения; 23 – днище корпуса; 25 – крышка люка механика-водителя; 27 – скобы для крепления вертикального щитка; 28 – передний отражатель


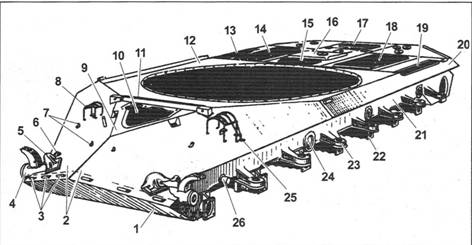

Корпус танка Т-10М (вид спереди справа):

1 – нижний наклонный лобовой лист; 2 – верхние наклонные лобовые листы; 3 – петли для крепления переднего отражателя; 4 – кронштейн кривошипа направляющего колеса; 5 – буксирный крюк; 6 – защёлка буксирного крюка: 7 – скобы для крепления вертикального щитка; 8 – ограждение фары; 9 – передний наклонный лист крыши; 10 – люк механика-водителя; 11 – защитный брусок; 12 – подбашенный лист; 13, 19 – выпускные окна эжекторов; 14, 18 – окна сеток над радиаторами; 15 – окно сетки впуска в двигатель воздуха летом; 16 – лист крыши над двигателем; 17 – окно сетки впуска в двигатель воздуха зимой; 20 – верхний наклонный бортовой лист; 21 – нижний гнутый бортовой лист; 22 – кронштейн балансира опорного катка; 23 – упор балансира; 24 – фланец; 25 – ограждение фары и сигнала; 26 – цапфа механизма натяжения гусеницы


Можно утверждать, что танк Т-10 оказался вполне удачной машиной, в которой органично сочетались мощная броневая защита, высокоэффективное вооружение и хорошие маневренные качества. Простота устройства, удобное управление, высокая проходимость выгодно отличали его от других советских и зарубежных тяжёлых танков.

В начале 1950-х годов, когда началась разработка Т-10, тяжёлые танки собственной конструкции, кроме СССР, имели на вооружении только США – М103 (1956 г.) и Англия – «Конкэрор» (1954 г.). Однако оба эти танка уступали Т-10: были тяжелее и выше, имели небольшую скорость; за счёт того, что они оснащались карбюраторными двигателями, их запас хода по топливу был значительно ниже, не говоря уже о существенно большей пожароопасности. «Конкэрор» с 120-мм нарезным орудием, оказавшимся чрезвычайно громоздким, мог похвастаться только одноплоскостным в вертикальной плоскости стабилизатором, а М103 – вообще такового не имел. Т-10A уже в 1956 г. оснащался одноплоскостным стабилизатором, а Т-10Б – двухплоскостным. На зарубежных танках отсутствовала система ПАЗ, не имели они и возможности преодолевать водные преграды по дну. Правда, советский танк несколько уступал им по броневой защите передней части корпуса, зато значительно превосходил по подвижности и проходимости. В целом танк Т-10 отвечал основным тактико-техническим требованиям, предъявлявшимся к тяжёлым машинам того периода.

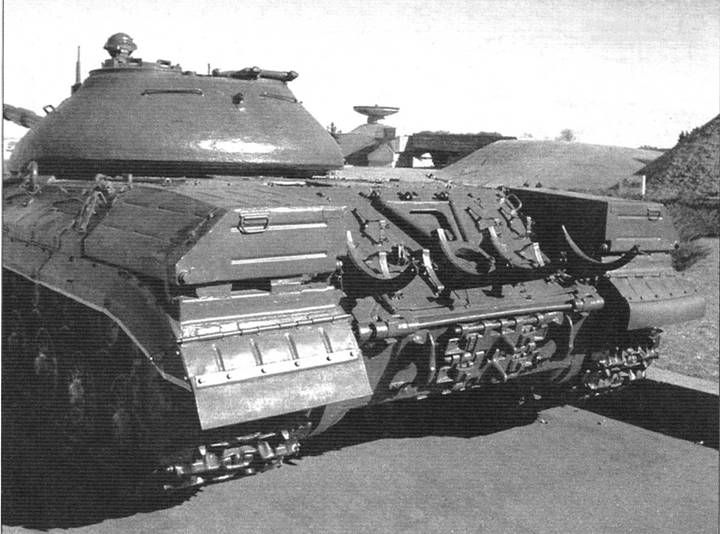

Крыша МТО танка Т-10М

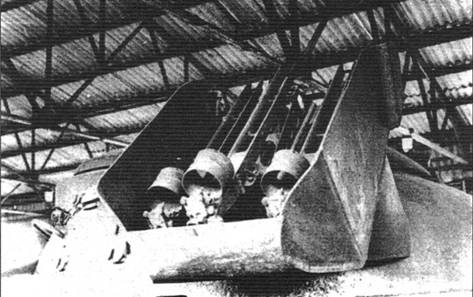

Пусковая установка для трёх ракет «Малютка»; находилась на задней части башни танка

ТТХ ПТУР «Малютка» (9М14): масса – 10,9 кг; дальность стрельбы – 500 – 3000 м; средняя скорость полёта – 115 м/сек; калибр – 125 мм; длина – 871 мм; размах крыльев – 393 мм; масса БЧ- 2,6 кг; бронепробиваемость – 410 мм; система управления ручная, проводная; вероятность попадания – 0,7

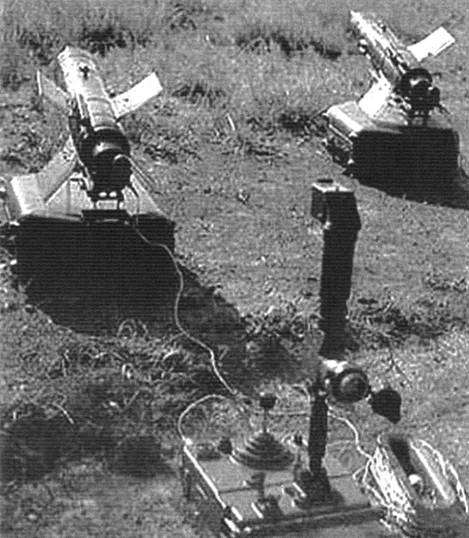

Противотанковый ракетный комплекс «Малютка». Переносной пехотный вариант: ракеты на пусковых установках в боевом положении, пульт управления с монокулярным визиром и аппаратурой наведения


Долгое время западные эксперты считали, что в СССР было построено более 8 тыс. танков Т-10 всех модификаций, в соответствии с этим называя его самым массовым тяжёлым танком в мировом танкостроениии. На деле всё оказалось намного скромнее. Согласно последним опубликованным данным, с 1953 по 1965 г. было выпущено всего 1439 танков Т-10 всех модификаций. Эти машины в основном направлялись на вооружение тяжёлых танковых дивизий, которые стали формироваться с 1954 г.

В этот период в рамках пересмотра способов ведения боевых действий в условиях применения ядерного оружия проводились мероприятия по изменению штатной организации войск. С целью повышения живучести армейских подразделений в их составе резко увеличивалось количество танков, бронетранспортёров, зенитных средств. Так, по новым штатам, принятым в 1954 г., в танковом полку танковой дивизии состояло 105 машин (ранее их было 65). Кроме того, в состав дивизии был включен механизированный полк. С того же года стали формироваться ТТД, предназначавшиеся для прорыва укрепленной обороны противника, в которые входило по три ТТП, вооруженных 195 машинами. Именно сюда и начали передаваться поступающие в войска танки Т-10.

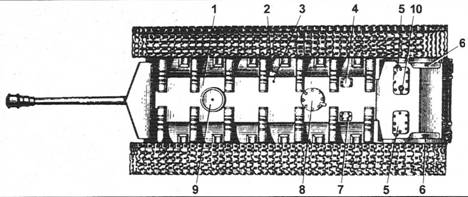

Днище корпуса танка Т-10М:

1 – днище корпуса; 2 – люк для выхода газов из котла подогревателя; 3 – отверстие слива горючего из сливного бачка и слива охлаждающей жидкости; 4 – люк слива масла из масляного бака; 5 – люки под силовой передачей; 6 – пробки слива масла из карманов корпуса под бортовыми передачами; 7 – люк слива горючего; 8 – люк под двигателем; 9 – люк запасного выхода; 10 – лючок слива масла

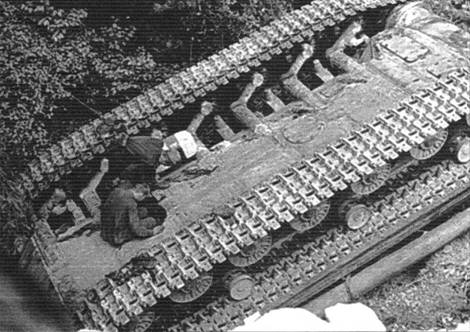

Перевернувшийся танк. Хорошо видны люки на днище корпуса

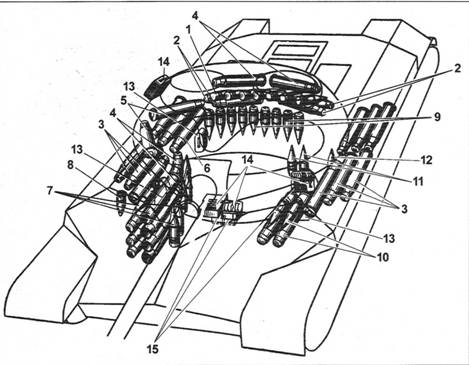

Размещение боекомплекта в танке Т-10М:

1-одиночные укладки на семь снарядов на верхней полке в нише башни; 2-двухместные укладки гильз на нижней полке в нише башни; 3-двухместные и одиночные укладки гильз в нише корпуса; 4-одиночные укладки гильз на стенке ниши башни; 5-одиночные укладки гильз на правом борту башни; 6-пятиместная укладка снарядов с одиночной укладкой для гильзы на вращающемся полу; 7-семиместная укладка гильз с тремя одиночными укладками снарядов в отделении управления; 8-одиночная укладка снаряда в нише корпуса за семиместной гильзовой укладкой; 9-трёхместные укладки снарядов в трёх каретках на погоне башни; 10-двухместная укладка снарядов и двухместная укладка гильз над аккумуляторами; 11-двухместная укладка снарядов под сиденьем командира танка; 12-одиночная укладка снарядов в левом углу боевого отделения у моторной перегородки; 13-коробки (3 шт.) с лентами по углам боевого отделения для спаренного пулемёта; 14-коробки с лентами на вращающемся полу (3 шт.) и на борту башни (1 шт.) для зенитного пулемёта; 15-укладки цинковых коробок с патронами на вращающемся полу (5 шт.) и под вращающимся полом (2 шт.)


Первыми были развернуты две тяжёлые танковые дивизии в составе Группы советских войск в Германии. Это были 13-я гвардейская Бобруйско-Берлинская Краснознамённая ордена Суворова и 25-я гвардейская Краснознамённая. Позже к ним присоединились 5-я Кор- суньская Краснознамённая ТТД и 34-я Днепровская ордена Суворова из состава Белорусского военного округа, а также 14-я гвардейская Бахмачская дважды Краснознамённая ордена Суворова ТТД из Киевского военного округа. Для их формирования использовались как личный состав, так и материальная часть расформированных в 1956 г. отдельных тяжёлых танкосамоходных полков.

В составе Сухопутных войск ТТД просуществовали до начала 1970-х гг., когда в армейские соединения стали поступать основные танки Т-64, Т-72 и, наконец, Т-80. По своим боевым характеристикам они значительно превосходили тяжёлые Т-10, которые постепенно передавались на долговременное хранение, перебрасывались в укрепрайоны на советско-китайской границе или же отправлялись на разборку-разделку. Официально, как и многая другая советская бронетанковая техника, тяжёлые танки Т-10 были сняты с вооружения только в 1993 г., уже в Российской Армии.


Установка спаренного с орудием пулемёта ДШК в маске орудия танка Т-10

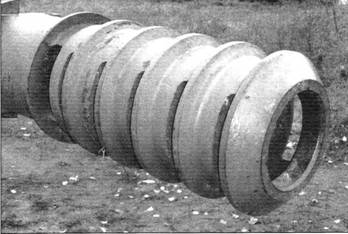

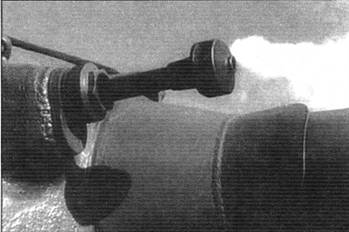

Щелевой дульный тормоз 122-мм орудия М-68Т2С танка Т-10М

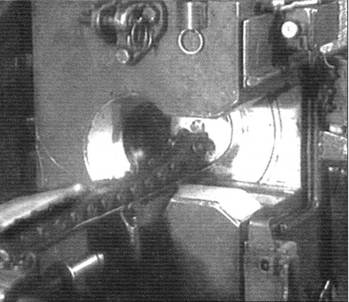

Слева: Заряжание орудия Д-25ТА танка Т-10. Снаряд находится на цепи досылателя, отправляющего его в камору орудия

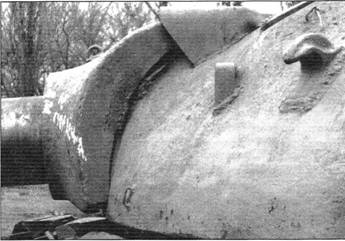

Броневая маска орудия танка Т-10М

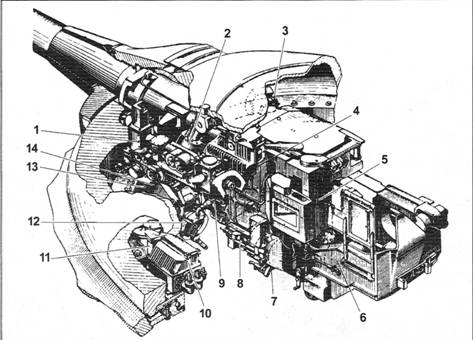

Размещение приборов системы стабилизации в башне:

1 – прицел Т2С-29; 2 – исполнительный цилиндр; 3 – преобразователь; 4 – пополнительный бак; 5 – вторая распределительная коробка; 6 – электромашинный усилитель; 7 – гидроусилитель; 8 – блок гиротахометров; 9 – ограничитель; 10,13 – распределительные коробки; 11 – исполнительный двигатель; 12 – коробка компенсатора: 14 – электроблок

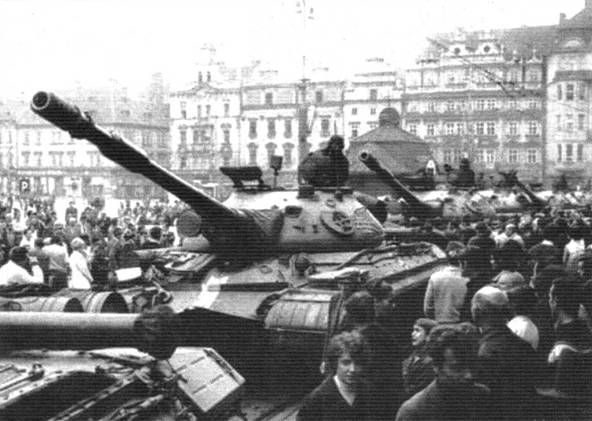

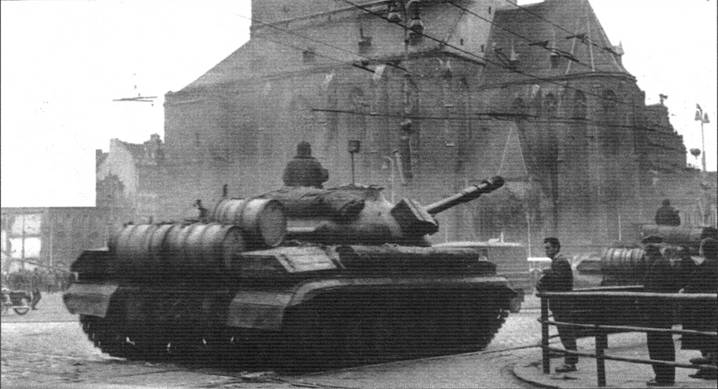

На фото вверху и справа: Танки Т-10М в Чехословакии в составе войск стран Организации Варшавского Договора. 1968 г.


Танк Т-10 не может похвастаться сколько-нибудь яркой боевой карьерой. На экспорт эти машины никогда не поставлялись, поэтому им не представилась возможность показать себя, например, в боях на Ближнем Востоке, где прошло боевую обкатку большинство советской танковой техники (Т-54, Т-55, Т-62, Т-72, ПТ-76). Единственной крупной войсковой операцией, в которой приняли участие Т-10, стала операция «Дунай» – ввод войск стран Организации Варшавского Договора на территорию Чехословакии «в целях борьбы с контрреволюцией в Восточной Европе». Они находились в составе 13-й ттд 1-й гвардейской ТА и в 25-й Краснознамённой дивизии 20-й гвардейской Краснознамённой армии.
